泄洪洞出口边坡加固施工方案

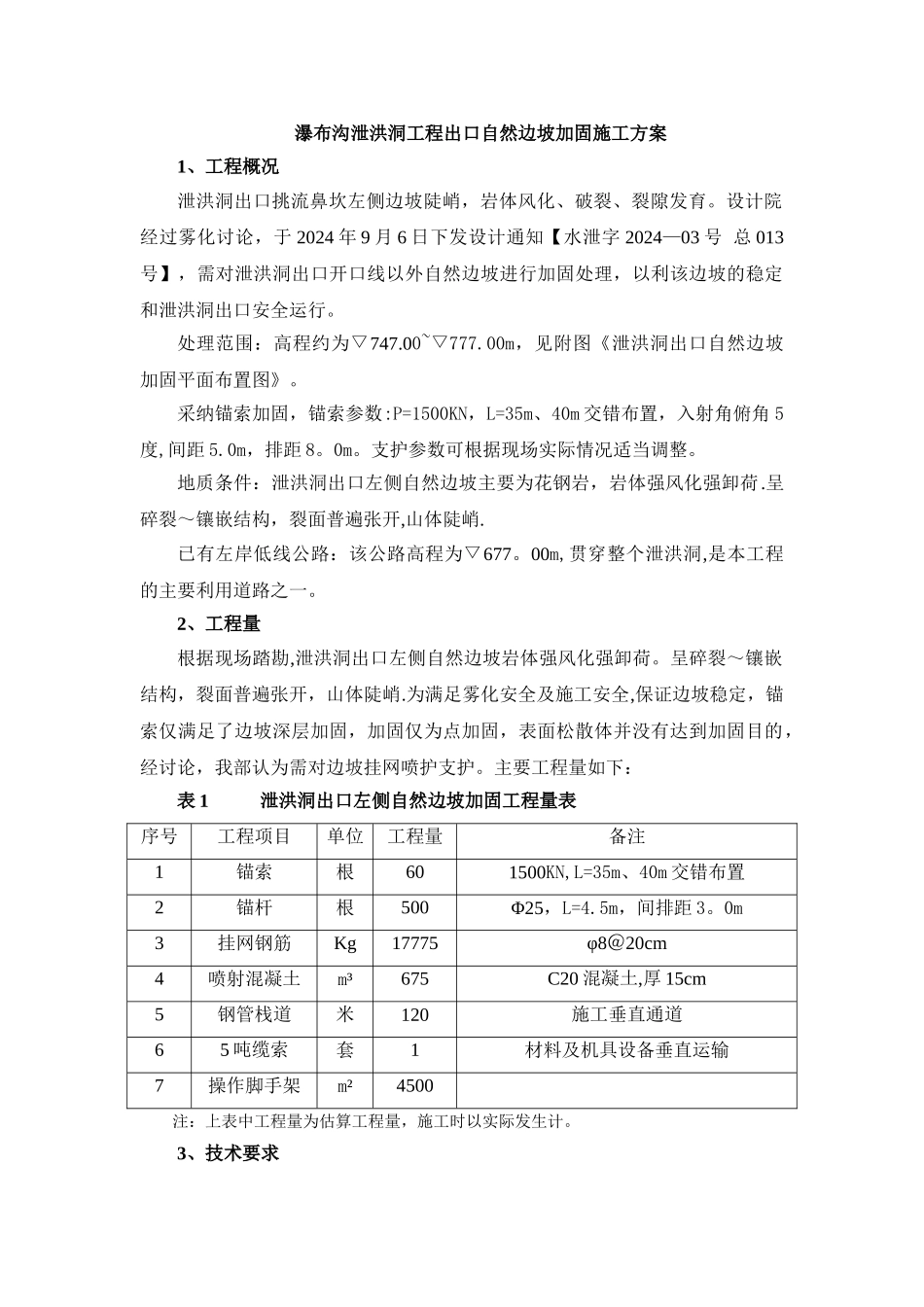

瀑布沟泄洪洞工程出口自然边坡加固施工方案1、工程概况泄洪洞出口挑流鼻坎左侧边坡陡峭，岩体风化、破裂、裂隙发育。设计院经过雾化讨论，于 2024 年 9 月 6 日下发设计通知【水泄字 2024—03 号 总 013号】，需对泄洪洞出口开口线以外自然边坡进行加固处理，以利该边坡的稳定和泄洪洞出口安全运行。处理范围：高程约为▽747.00~▽777.00m，见附图《泄洪洞出口自然边坡加固平面布置图》。采纳锚索加固，锚索参数:P=1500KN，L=35m、40m 交错布置，入射角俯角 5度,间距 5.0m，排距 8。0m。支护参数可根据现场实际情况适当调整。地质条件：泄洪洞出口左侧自然边坡主要为花钢岩，岩体强风化强卸荷.呈碎裂～镶嵌结构，裂面普遍张开,山体陡峭.已有左岸低线公路：该公路高程为▽677。00m,贯穿整个泄洪洞,是本工程的主要利用道路之一。2、工程量根据现场踏勘,泄洪洞出口左侧自然边坡岩体强风化强卸荷。呈碎裂～镶嵌结构，裂面普遍张开，山体陡峭.为满足雾化安全及施工安全,保证边坡稳定，锚索仅满足了边坡深层加固，加固仅为点加固，表面松散体并没有达到加固目的，经讨论，我部认为需对边坡挂网喷护支护。主要工程量如下：表 1 泄洪洞出口左侧自然边坡加固工程量表序号工程项目单位工程量备注1锚索根601500KN,L=35m、40m 交错布置2锚杆根500Φ25，L=4.5m，间排距 3。0m3挂网钢筋Kg17775φ8＠20cm4喷射混凝土m³675C20 混凝土,厚 15cm5钢管栈道米120施工垂直通道65 吨缆索套1材料及机具设备垂直运输7操作脚手架m²4500注：上表中工程量为估算工程量，施工时以实际发生计。3、技术要求(1)锚索材料为高强度低松弛无粘结钢绞线,强度级别 1860MPa。钢绞线材料应符合《预应力混凝土用钢绞线》GB/T5224—2024 和 ASTM A416-98 的要求。锚索体采纳 10 束钢绞线组成，钢绞线单束直径 Ф15.24mm。（2)锚固段置于微新岩体内，锚固段长度为 8m。（3)锚索钻孔直径 Ф140,锚索孔深设计为 L=35m、40m，交错布置,具体深度根据岩石情况调整以满足锚固要求。孔斜不得大于 5，不得使用水钻。（4）锚索孔内注浆采纳全孔一次注浆，注浆浆液为 P.O42。5R 水泥净浆，水泥结石体 7d 抗压强度不低于 35Mpa；出浆口注浆压力控制为 0。3~0。5MPa.（5）锚墩混凝土标号 C35，封锚混凝土标号 C20。4、施工布置施工道路：已有左岸低线公路,公路高程为▽677。00m.施工供风：在▽677。00m 高程布置 2 台 20m³/min 电动空压机。施工用水：...
