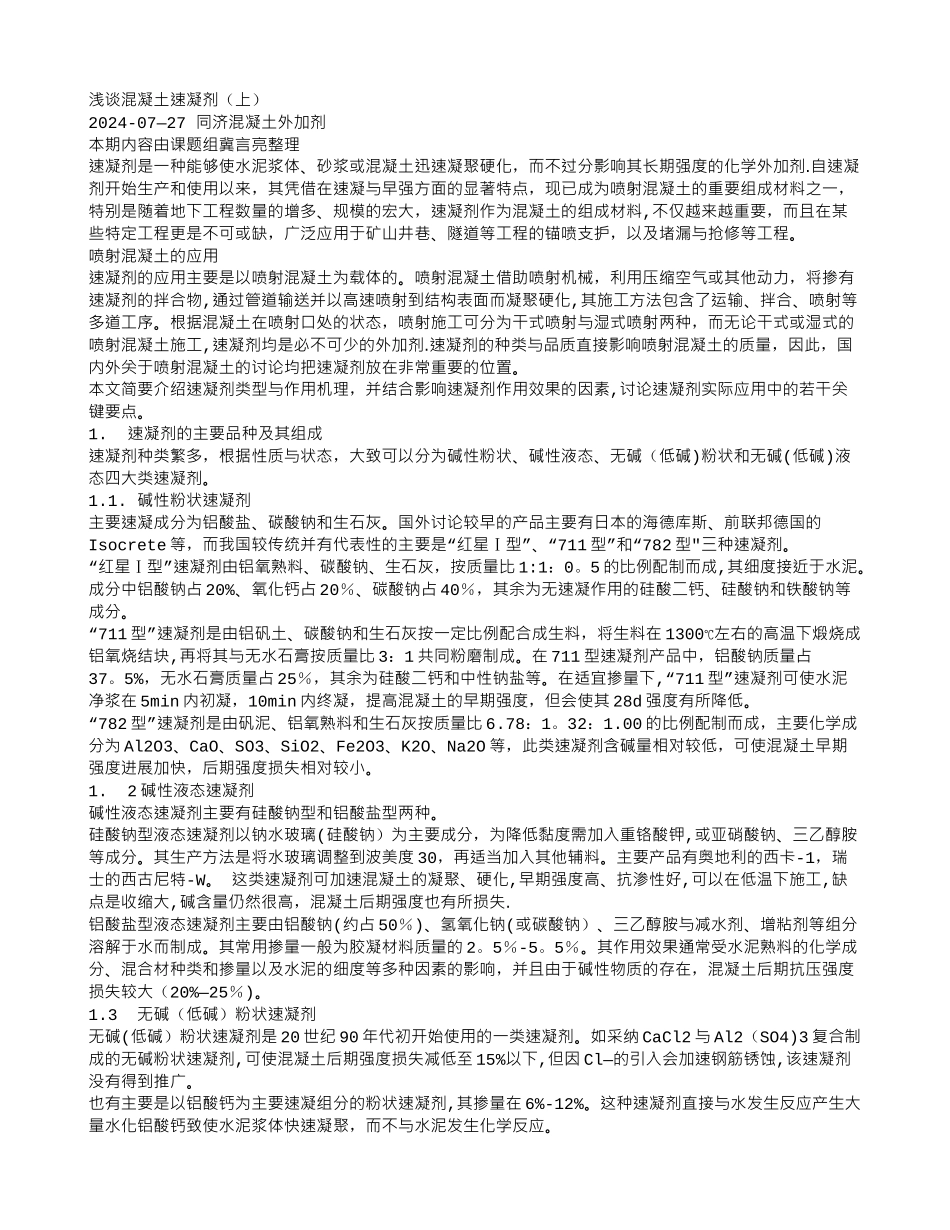

浅谈混凝土速凝剂（上）2024-07—27 同济混凝土外加剂本期内容由课题组冀言亮整理速凝剂是一种能够使水泥浆体、砂浆或混凝土迅速凝聚硬化，而不过分影响其长期强度的化学外加剂.自速凝剂开始生产和使用以来，其凭借在速凝与早强方面的显著特点，现已成为喷射混凝土的重要组成材料之一，特别是随着地下工程数量的增多、规模的宏大，速凝剂作为混凝土的组成材料,不仅越来越重要，而且在某些特定工程更是不可或缺，广泛应用于矿山井巷、隧道等工程的锚喷支护，以及堵漏与抢修等工程。喷射混凝土的应用速凝剂的应用主要是以喷射混凝土为载体的。喷射混凝土借助喷射机械，利用压缩空气或其他动力，将掺有速凝剂的拌合物,通过管道输送并以高速喷射到结构表面而凝聚硬化,其施工方法包含了运输、拌合、喷射等多道工序。根据混凝土在喷射口处的状态，喷射施工可分为干式喷射与湿式喷射两种，而无论干式或湿式的喷射混凝土施工,速凝剂均是必不可少的外加剂.速凝剂的种类与品质直接影响喷射混凝土的质量，因此，国内外关于喷射混凝土的讨论均把速凝剂放在非常重要的位置。本文简要介绍速凝剂类型与作用机理，并结合影响速凝剂作用效果的因素,讨论速凝剂实际应用中的若干关键要点。1.速凝剂的主要品种及其组成速凝剂种类繁多，根据性质与状态，大致可以分为碱性粉状、碱性液态、无碱（低碱)粉状和无碱(低碱)液态四大类速凝剂。1.1. 碱性粉状速凝剂主要速凝成分为铝酸盐、碳酸钠和生石灰。国外讨论较早的产品主要有日本的海德库斯、前联邦德国的Isocrete 等，而我国较传统并有代表性的主要是“红星Ⅰ型”、“711 型”和“782 型"三种速凝剂。“红星Ⅰ型”速凝剂由铝氧熟料、碳酸钠、生石灰，按质量比 1:1：0。5 的比例配制而成,其细度接近于水泥。成分中铝酸钠占 20%、氧化钙占 20％、碳酸钠占 40％，其余为无速凝作用的硅酸二钙、硅酸钠和铁酸钠等成分。“711 型”速凝剂是由铝矾土、碳酸钠和生石灰按一定比例配合成生料，将生料在 1300℃左右的高温下煅烧成铝氧烧结块,再将其与无水石膏按质量比 3：1 共同粉磨制成。在 711 型速凝剂产品中，铝酸钠质量占37。5%，无水石膏质量占 25％，其余为硅酸二钙和中性钠盐等。在适宜掺量下,“711 型”速凝剂可使水泥净浆在 5min 内初凝，10min 内终凝，提高混凝土的早期强度，但会使其 28d 强度有所降低。“782 型”速凝剂是由矾泥、铝氧熟料和生石灰按质量比 6.78：1。32：1.00 的比例配制而...
