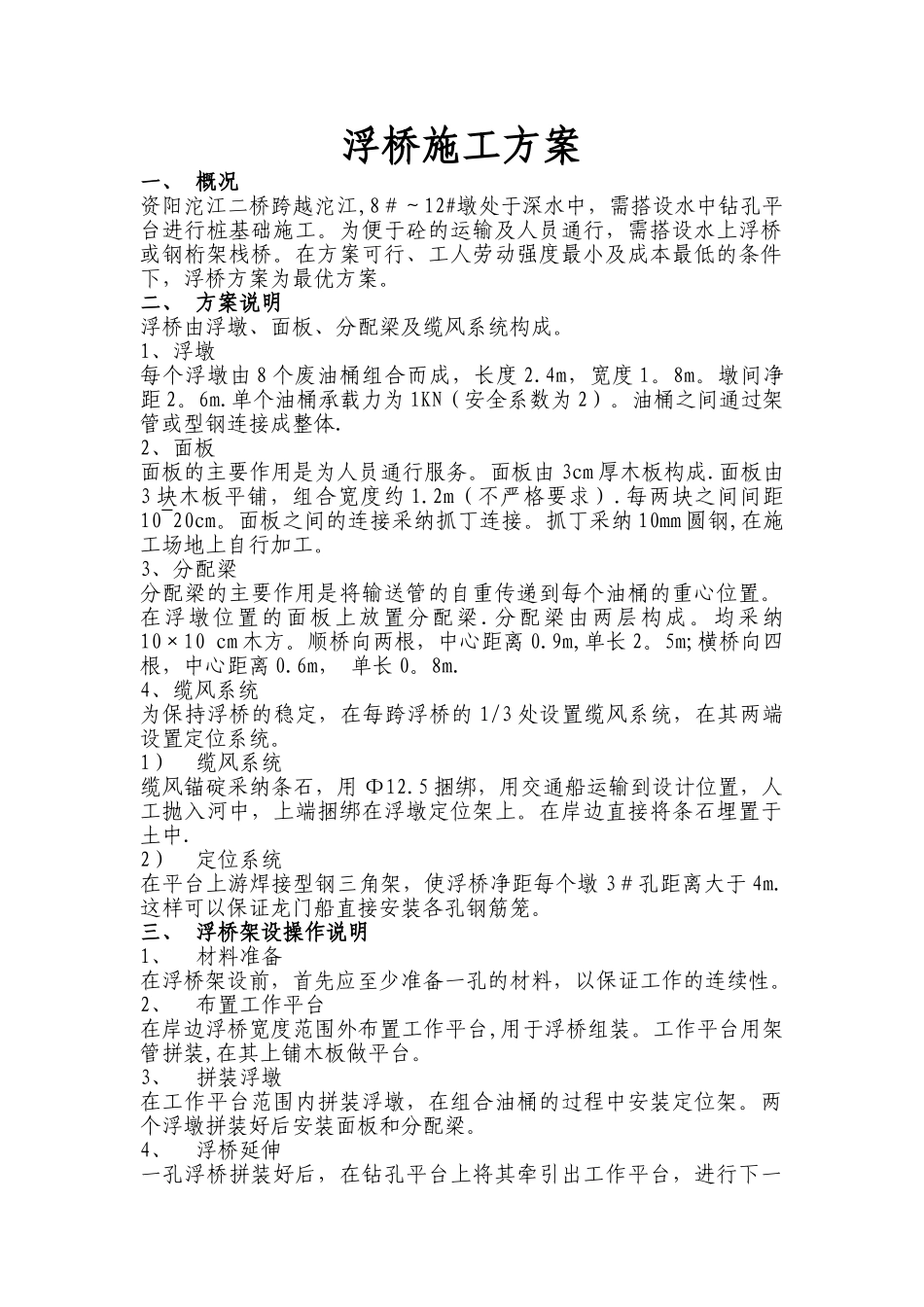

浮桥施工方案

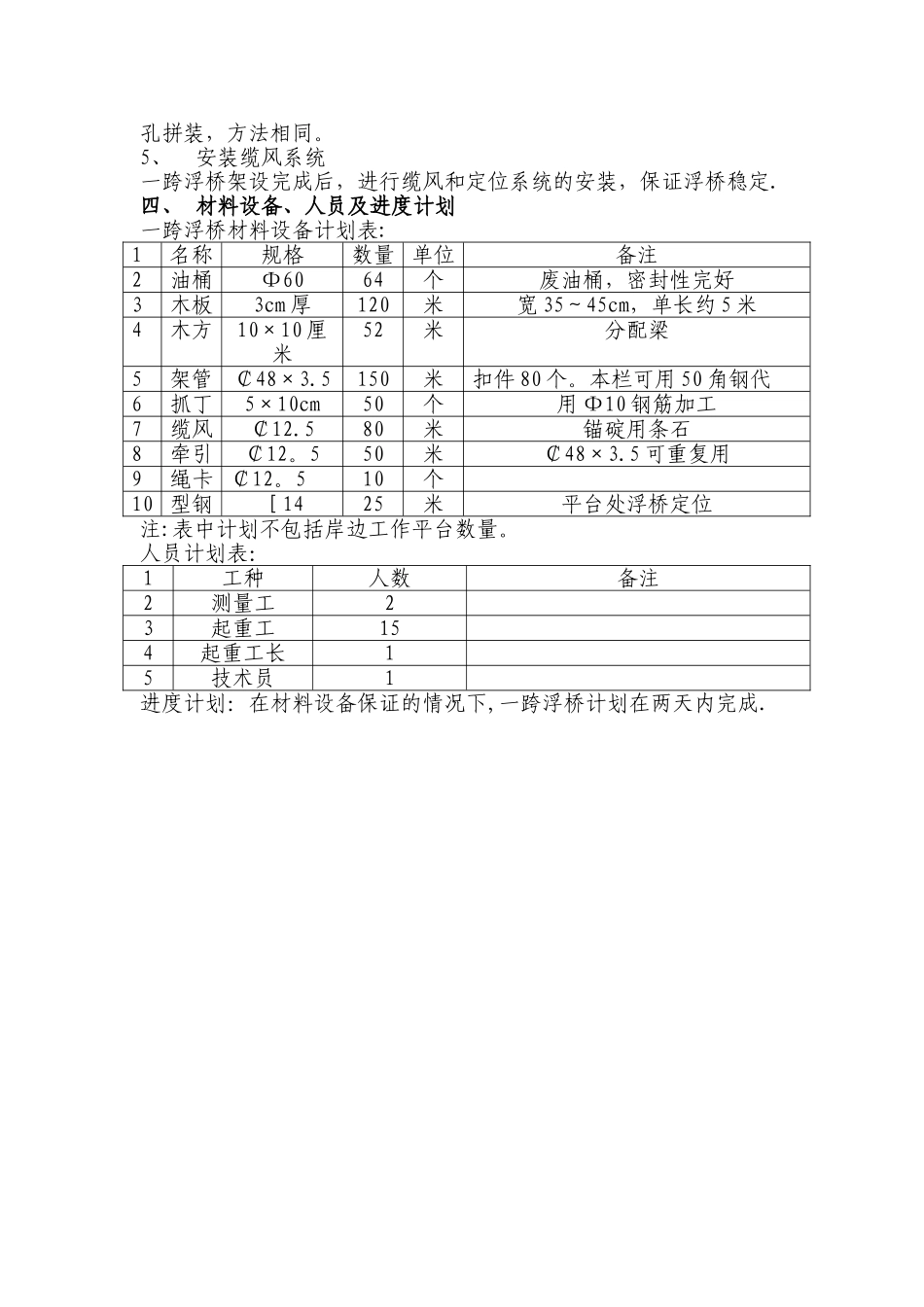

浮桥施工方案一、 概况资阳沱江二桥跨越沱江,8＃～12#墩处于深水中，需搭设水中钻孔平台进行桩基础施工。为便于砼的运输及人员通行，需搭设水上浮桥或钢桁架栈桥。在方案可行、工人劳动强度最小及成本最低的条件下，浮桥方案为最优方案。二、 方案说明浮桥由浮墩、面板、分配梁及缆风系统构成。1、浮墩每个浮墩由 8 个废油桶组合而成，长度 2.4m，宽度 1。8m。墩间净距 2。6m.单个油桶承载力为 1KN（安全系数为 2）。油桶之间通过架管或型钢连接成整体.2、面板面板的主要作用是为人员通行服务。面板由 3cm 厚木板构成.面板由3 块木板平铺，组合宽度约 1.2m（不严格要求）.每两块之间间距10~20cm。面板之间的连接采纳抓丁连接。抓丁采纳 10mm 圆钢,在施工场地上自行加工。3、分配梁分配梁的主要作用是将输送管的自重传递到每个油桶的重心位置。在浮墩位置的面板上放置分配梁.分配梁由两层构成。均采纳10×10 cm 木方。顺桥向两根，中心距离 0.9m,单长 2。5m;横桥向四根，中心距离 0.6m， 单长 0。8m.4、缆风系统为保持浮桥的稳定，在每跨浮桥的 1/3 处设置缆风系统，在其两端设置定位系统。1）缆风系统缆风锚碇采纳条石，用 Φ12.5 捆绑，用交通船运输到设计位置，人工抛入河中，上端捆绑在浮墩定位架上。在岸边直接将条石埋置于土中.2）定位系统在平台上游焊接型钢三角架，使浮桥净距每个墩 3＃孔距离大于 4m.这样可以保证龙门船直接安装各孔钢筋笼。三、 浮桥架设操作说明1、材料准备在浮桥架设前，首先应至少准备一孔的材料，以保证工作的连续性。2、布置工作平台在岸边浮桥宽度范围外布置工作平台,用于浮桥组装。工作平台用架管拼装,在其上铺木板做平台。3、拼装浮墩在工作平台范围内拼装浮墩，在组合油桶的过程中安装定位架。两个浮墩拼装好后安装面板和分配梁。4、浮桥延伸一孔浮桥拼装好后，在钻孔平台上将其牵引出工作平台，进行下一孔拼装，方法相同。5、安装缆风系统一跨浮桥架设完成后，进行缆风和定位系统的安装，保证浮桥稳定.四、 材料设备、人员及进度计划一跨浮桥材料设备计划表:1名称规格数量 单位备注2油桶Φ6064个废油桶，密封性完好3木板3cm 厚120米宽 35～45cm，单长约 5 米4木方10×10 厘米52米分配梁5架管￠48×3.5150米扣件 80 个。本栏可用 50 角钢代6抓丁5×10cm50个用 Φ10 钢筋加工7缆风￠12.580米锚碇用条石8牵引￠12。550米￠48×3.5 可重复用9绳卡 ￠12。510个10 型钢...
