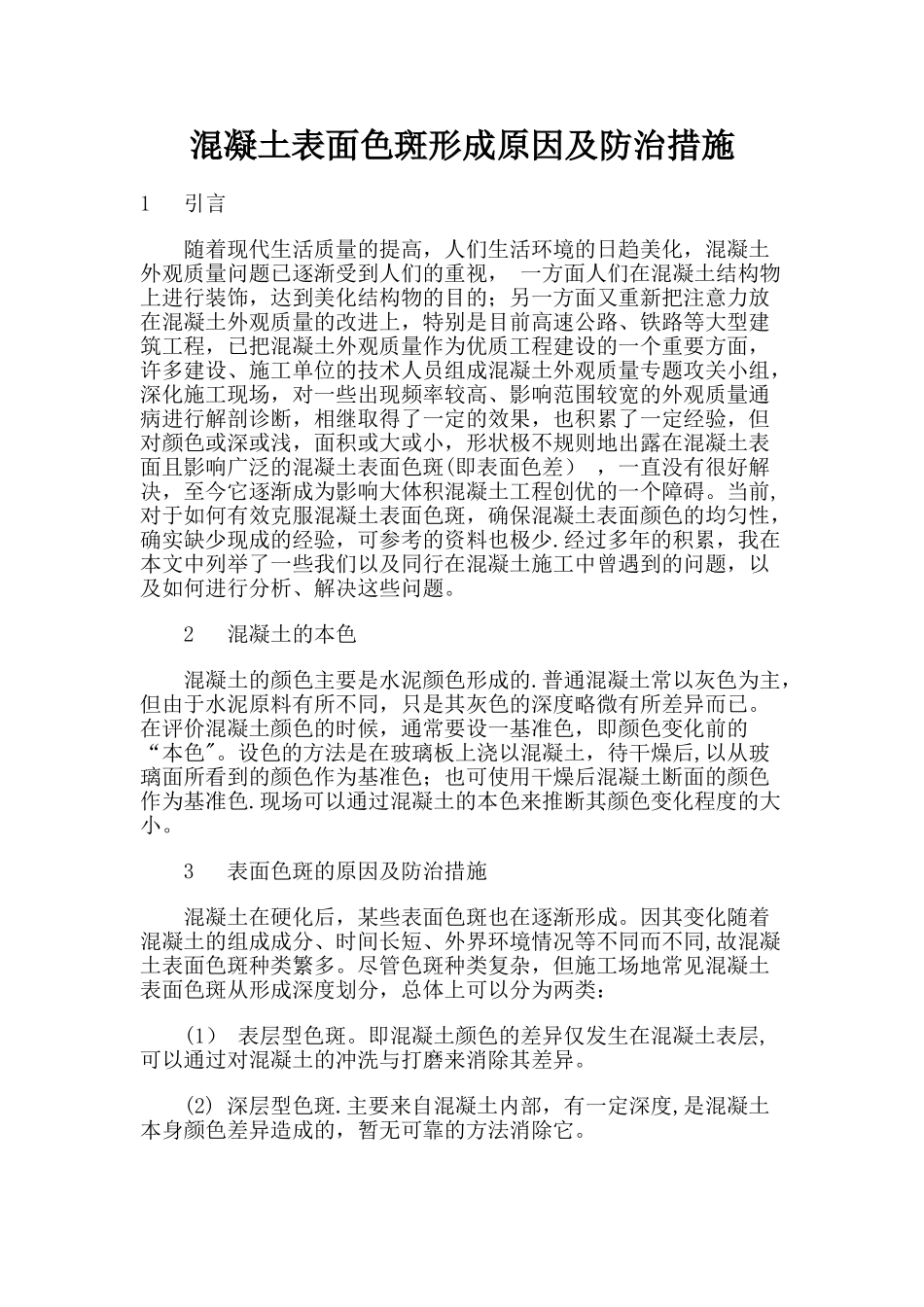

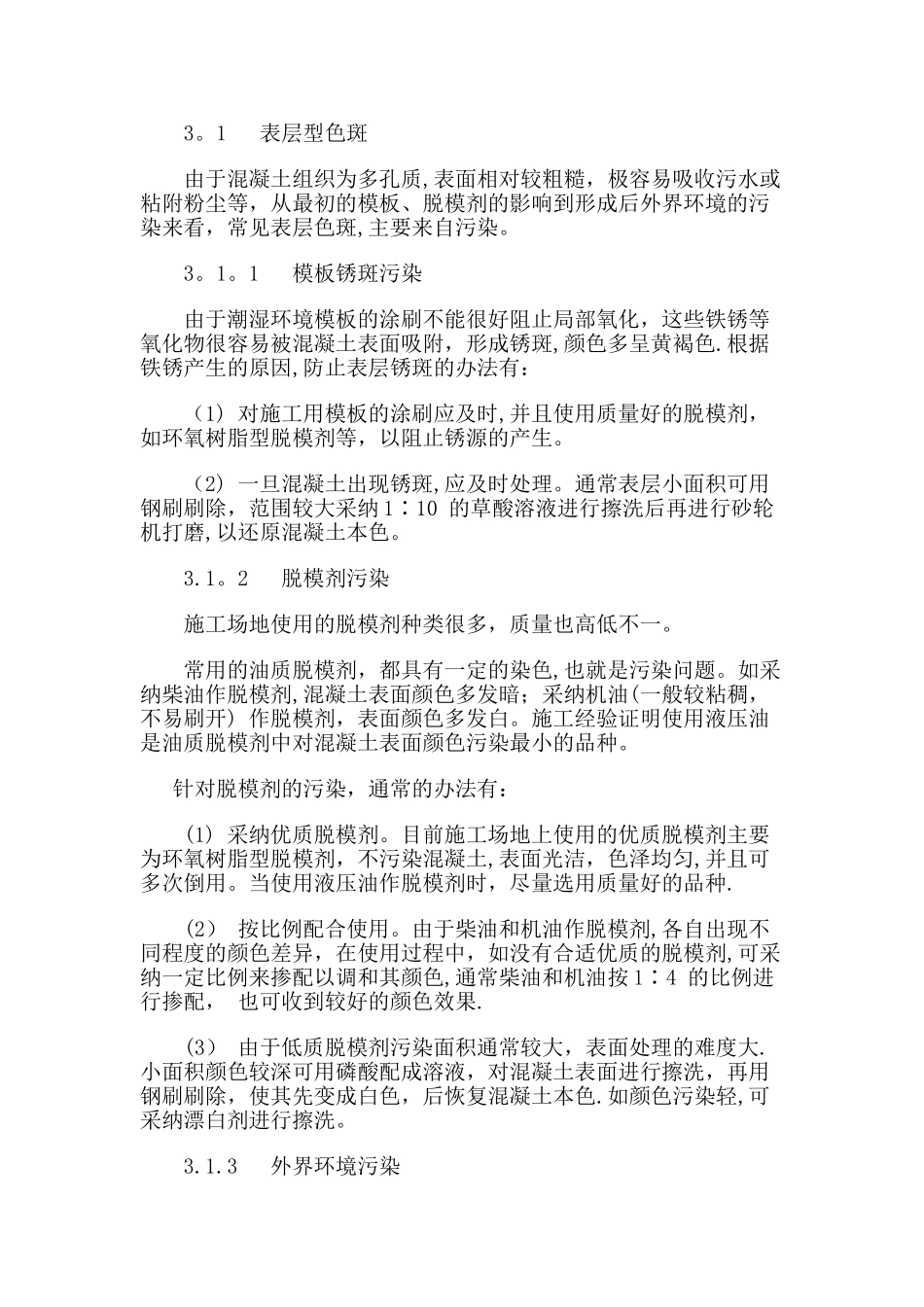

混凝土表面色斑形成原因及防治措施1 引言 随着现代生活质量的提高，人们生活环境的日趋美化，混凝土外观质量问题已逐渐受到人们的重视， 一方面人们在混凝土结构物上进行装饰，达到美化结构物的目的；另一方面又重新把注意力放在混凝土外观质量的改进上，特别是目前高速公路、铁路等大型建筑工程，已把混凝土外观质量作为优质工程建设的一个重要方面，许多建设、施工单位的技术人员组成混凝土外观质量专题攻关小组，深化施工现场，对一些出现频率较高、影响范围较宽的外观质量通病进行解剖诊断，相继取得了一定的效果，也积累了一定经验，但对颜色或深或浅，面积或大或小，形状极不规则地出露在混凝土表面且影响广泛的混凝土表面色斑(即表面色差） ，一直没有很好解决，至今它逐渐成为影响大体积混凝土工程创优的一个障碍。当前,对于如何有效克服混凝土表面色斑，确保混凝土表面颜色的均匀性，确实缺少现成的经验，可参考的资料也极少.经过多年的积累，我在本文中列举了一些我们以及同行在混凝土施工中曾遇到的问题，以及如何进行分析、解决这些问题。 2 混凝土的本色 混凝土的颜色主要是水泥颜色形成的.普通混凝土常以灰色为主，但由于水泥原料有所不同，只是其灰色的深度略微有所差异而已。在评价混凝土颜色的时候，通常要设一基准色，即颜色变化前的“本色"。设色的方法是在玻璃板上浇以混凝土，待干燥后,以从玻璃面所看到的颜色作为基准色；也可使用干燥后混凝土断面的颜色作为基准色.现场可以通过混凝土的本色来推断其颜色变化程度的大小。 3 表面色斑的原因及防治措施 混凝土在硬化后，某些表面色斑也在逐渐形成。因其变化随着混凝土的组成成分、时间长短、外界环境情况等不同而不同,故混凝土表面色斑种类繁多。尽管色斑种类复杂，但施工场地常见混凝土表面色斑从形成深度划分，总体上可以分为两类： (1） 表层型色斑。即混凝土颜色的差异仅发生在混凝土表层,可以通过对混凝土的冲洗与打磨来消除其差异。 (2) 深层型色斑.主要来自混凝土内部，有一定深度,是混凝土本身颜色差异造成的，暂无可靠的方法消除它。 3。1 表层型色斑 由于混凝土组织为多孔质,表面相对较粗糙，极容易吸收污水或粘附粉尘等，从最初的模板、脱模剂的影响到形成后外界环境的污染来看，常见表层色斑,主要来自污染。 3。1。1 模板锈斑污染 由于潮湿环境模板的涂刷不能很好阻止局部氧化，这些铁锈等氧化物很容易被混凝土表面吸附，形成锈斑,颜色多呈黄...
