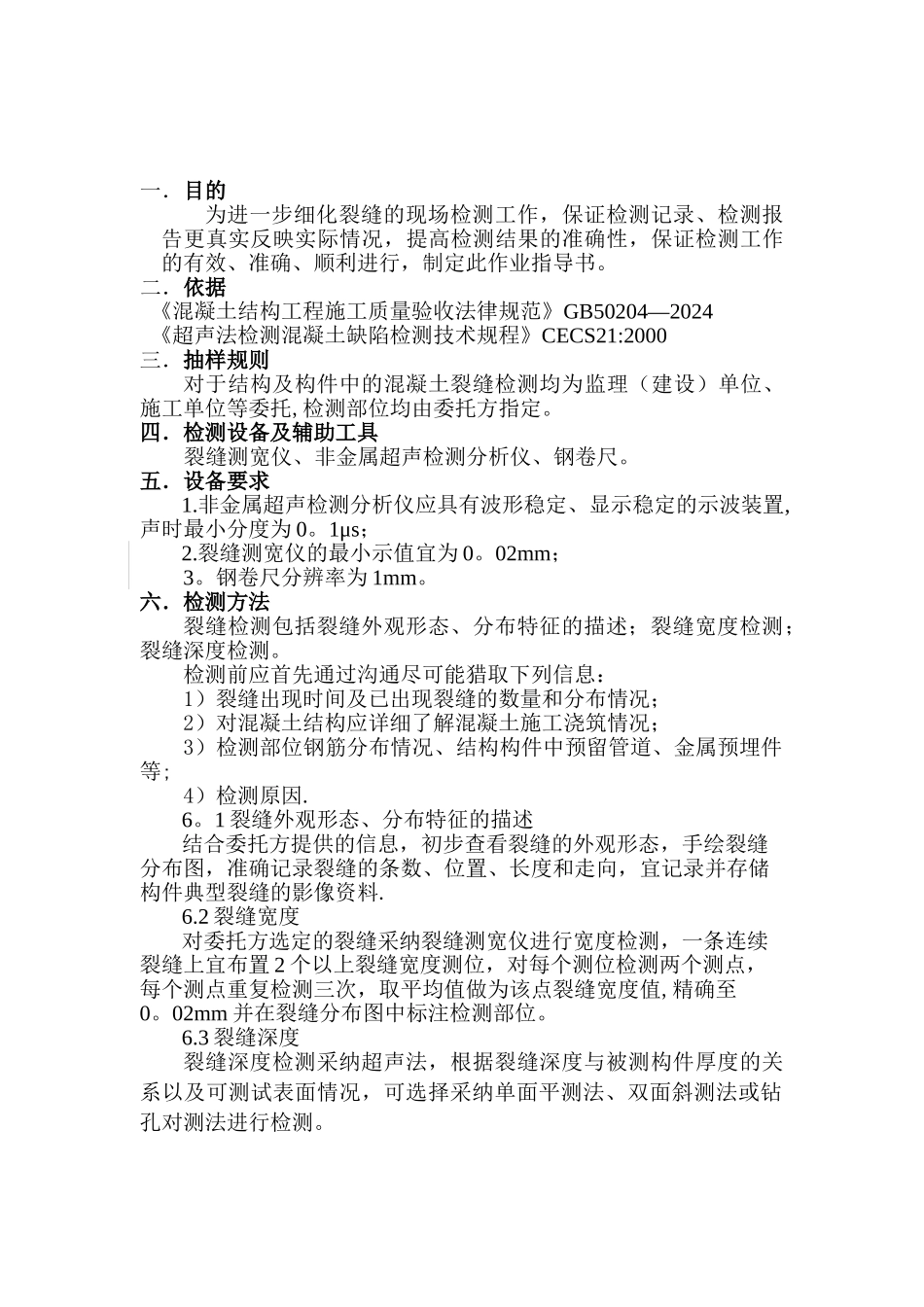

混凝土裂缝现场检测作业指导书

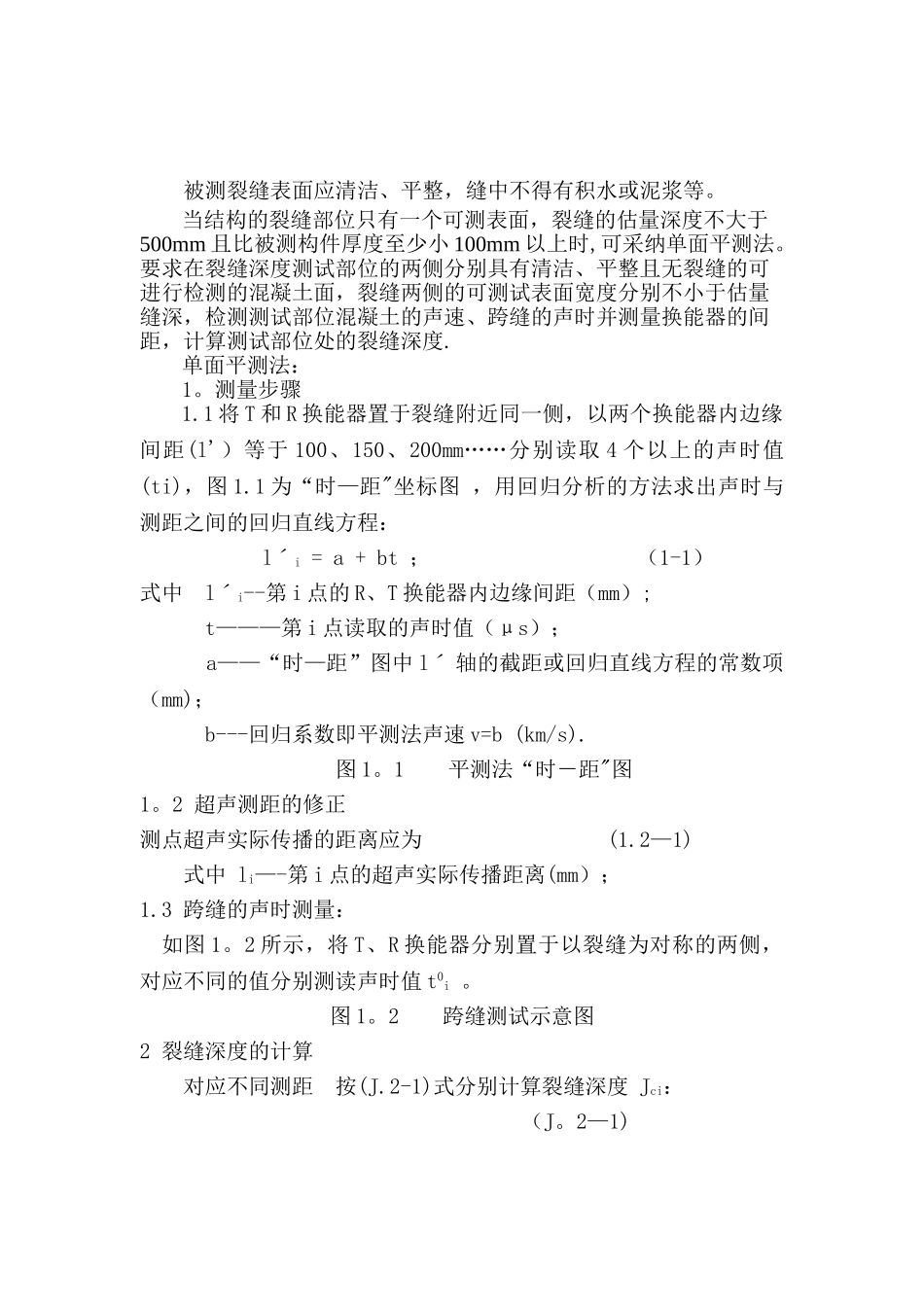

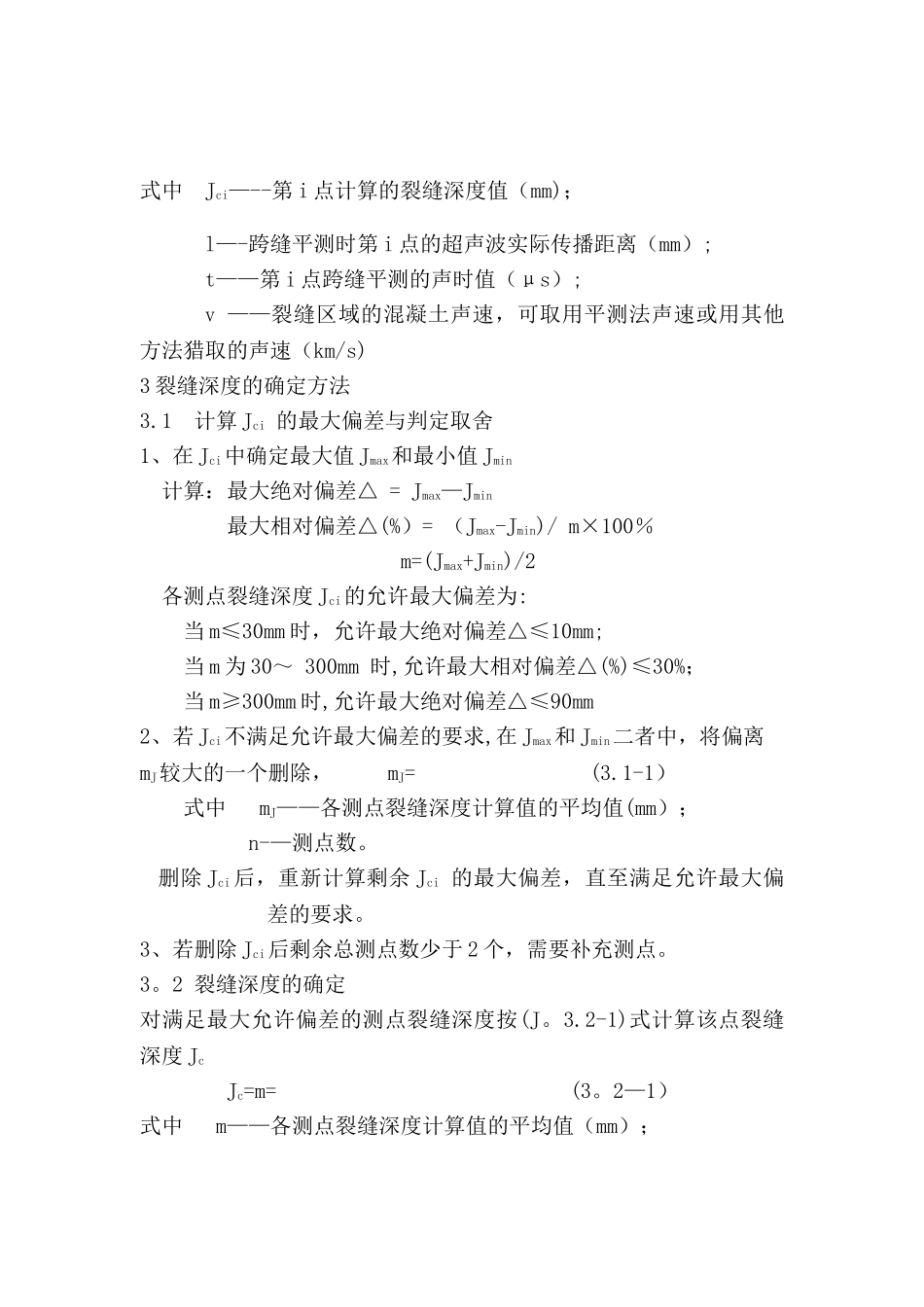

一．目的为进一步细化裂缝的现场检测工作，保证检测记录、检测报告更真实反映实际情况，提高检测结果的准确性，保证检测工作的有效、准确、顺利进行，制定此作业指导书。二．依据《混凝土结构工程施工质量验收法律规范》GB50204—2024《超声法检测混凝土缺陷检测技术规程》CECS21:2000三．抽样规则对于结构及构件中的混凝土裂缝检测均为监理（建设）单位、施工单位等委托,检测部位均由委托方指定。四．检测设备及辅助工具裂缝测宽仪、非金属超声检测分析仪、钢卷尺。五．设备要求1.非金属超声检测分析仪应具有波形稳定、显示稳定的示波装置,声时最小分度为 0。1μs；2.裂缝测宽仪的最小示值宜为 0。02mm；3。钢卷尺分辨率为 1mm。六．检测方法裂缝检测包括裂缝外观形态、分布特征的描述；裂缝宽度检测；裂缝深度检测。检测前应首先通过沟通尽可能猎取下列信息：1）裂缝出现时间及已出现裂缝的数量和分布情况；2）对混凝土结构应详细了解混凝土施工浇筑情况；3）检测部位钢筋分布情况、结构构件中预留管道、金属预埋件等;4）检测原因.6。1 裂缝外观形态、分布特征的描述结合委托方提供的信息，初步查看裂缝的外观形态，手绘裂缝分布图，准确记录裂缝的条数、位置、长度和走向，宜记录并存储构件典型裂缝的影像资料.6.2 裂缝宽度对委托方选定的裂缝采纳裂缝测宽仪进行宽度检测，一条连续裂缝上宜布置 2 个以上裂缝宽度测位，对每个测位检测两个测点，每个测点重复检测三次，取平均值做为该点裂缝宽度值,精确至0。02mm 并在裂缝分布图中标注检测部位。6.3 裂缝深度裂缝深度检测采纳超声法，根据裂缝深度与被测构件厚度的关系以及可测试表面情况，可选择采纳单面平测法、双面斜测法或钻孔对测法进行检测。被测裂缝表面应清洁、平整，缝中不得有积水或泥浆等。当结构的裂缝部位只有一个可测表面，裂缝的估量深度不大于500mm 且比被测构件厚度至少小 100mm 以上时,可采纳单面平测法。要求在裂缝深度测试部位的两侧分别具有清洁、平整且无裂缝的可进行检测的混凝土面，裂缝两侧的可测试表面宽度分别不小于估量缝深，检测测试部位混凝土的声速、跨缝的声时并测量换能器的间距，计算测试部位处的裂缝深度.单面平测法：1。测量步骤1.1 将 T 和 R 换能器置于裂缝附近同一侧，以两个换能器内边缘间距(l'）等于 100、150、200mm……分别读取 4 个以上的声时值(ti)，图 1.1 为“时—距"坐标图 ，用回归分析的方法求出声时与测距之间的回归...
