热力管网跨河管道桁架施工方案

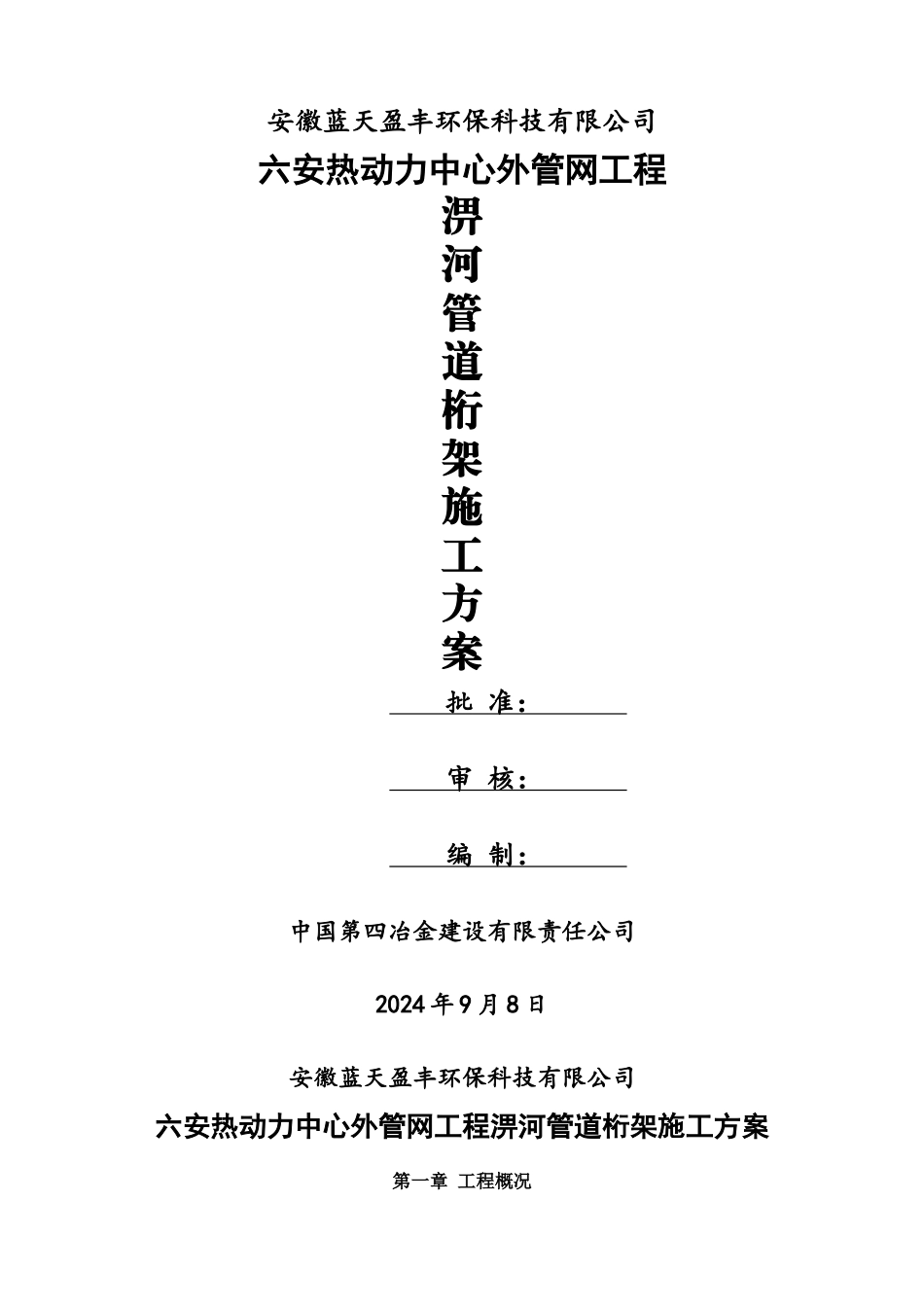

安徽蓝天盈丰环保科技有限公司六安热动力中心外管网工程淠河管道桁架施工方案批 准： 审 核： 编 制： 中国第四冶金建设有限责任公司2024 年 9 月 8 日安徽蓝天盈丰环保科技有限公司六安热动力中心外管网工程淠河管道桁架施工方案第一章 工程概况 安徽蓝天盈丰环保科技有限公司六安热动力中心外管网工程跨淠河管道桁架由南京苏夏工程设计有限公司设计、中国第四冶金建设有限责任公司负责施工。考虑到桁架整体跨度达到 86m,运输不便，本案拟用在工厂下料、防腐,运至施工现场进行组合吊装。为了确保顺利、安全地完成本工程施工安装,特编制本施工方案。第二章 编制依据1、《钢结构工程施工质量验收法律规范》(GB50205—2024)2、《建筑钢结构焊接技术规程》（JGJ 81—2024）3、《低合金高强度结构钢》（GB/T1591—2024）4、《施工现场临时用电安全技术法律规范（附条文说明）》 （JBJ46-2024）5、《城镇供热管网工程施工及验收法律规范》JJ28－20246、《混凝土结构工程施工质量验收法律规范》（GB50204—2024）7、《建筑工程施工质量验收统一标准》（GB50300—2024)8、《建筑防腐工程施工及验收法律规范》（GB50212-2024）9、《建设工程安全生产管理条例》（2024-2-1 施行）10、《钢桁架检验及验收标准》JG9-1999 11、《工业金属管道工程施工质量验收法律规范》（GB50184—2024） 12、《工业金属设备及管道防腐工程施工质量验收法律规范》（GB50727—2024） 13、《工业金属设备及管道绝热工程施工法律规范》（GB50127—2024） 14、安徽蓝天盈丰环保科技有限公司六安热动力中心外管网工程设计图纸15、国家其他有关现行施工验收法律规范及质量验评标准上述标准如有新版本,以最新的版本为准。第三章 工程特点及难点1、桁架钢结构构件数量多，规格型号复杂，部分构件体积大、重量重，要求在加工图深化设计、制作、运输和安装过程中紧密协调配合，且保证自始至终保持编号一致，避开错用。2、大型构件需要由于运输能力限制,桁架在工厂内分段或散件制作，到施工现场进行组装，需要合理安排材料及构件进场时间,并安排合适的堆放场地.3、焊接质量及工艺要求高，所有焊缝焊接质量均不小于Ⅱ级,在桁架支撑架上焊缝要求为Ⅰ级，双面坡口对称焊接要求完全熔透，为了防止焊缝层状撕裂，采纳低强焊条在坡口内母材板面上先堆焊塑性过渡层。同时，本工程钢结构构件间连接基本采纳焊接，应选择合理的施工工艺及顺序并实行有效措施，控制焊接变形及...
