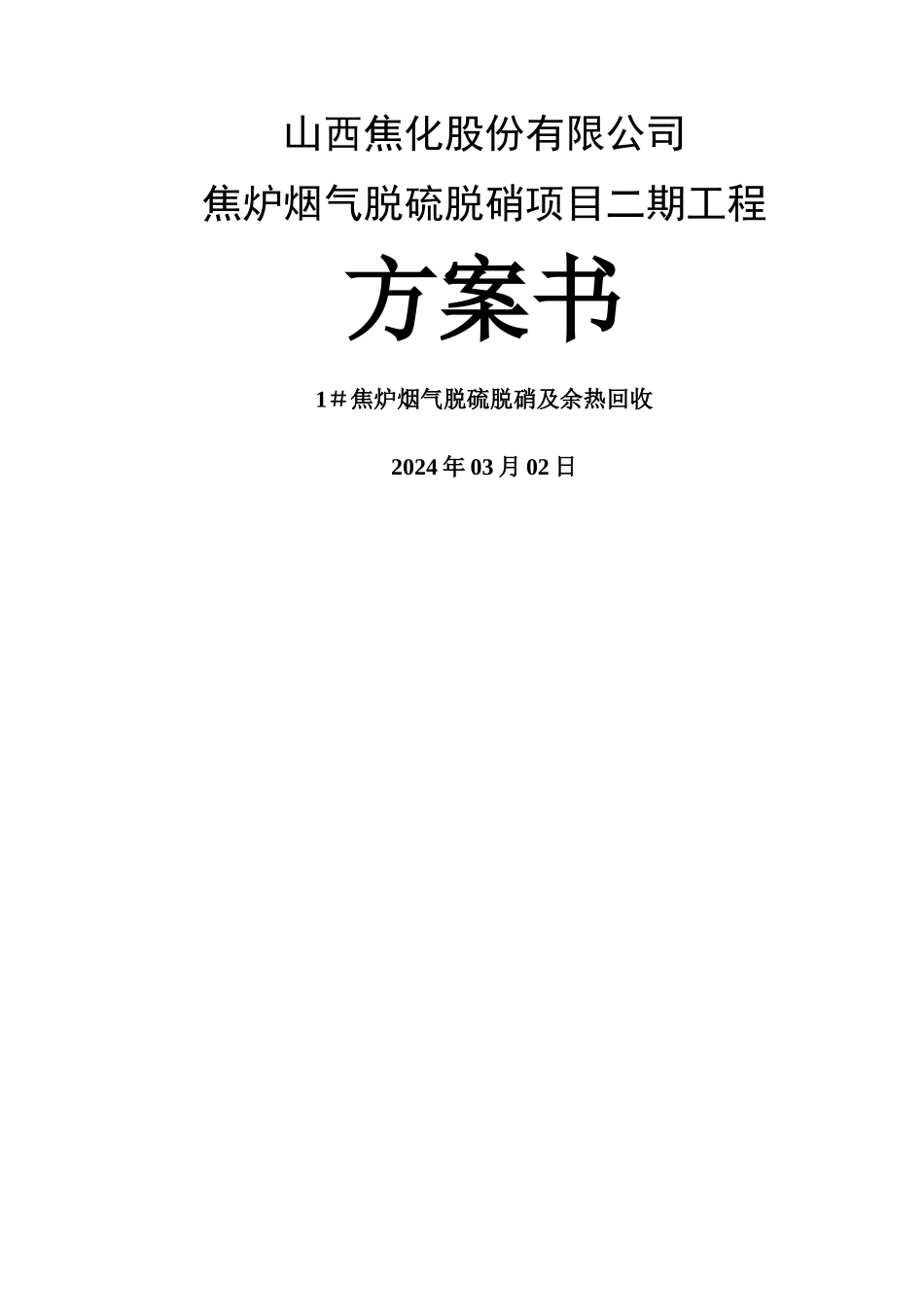

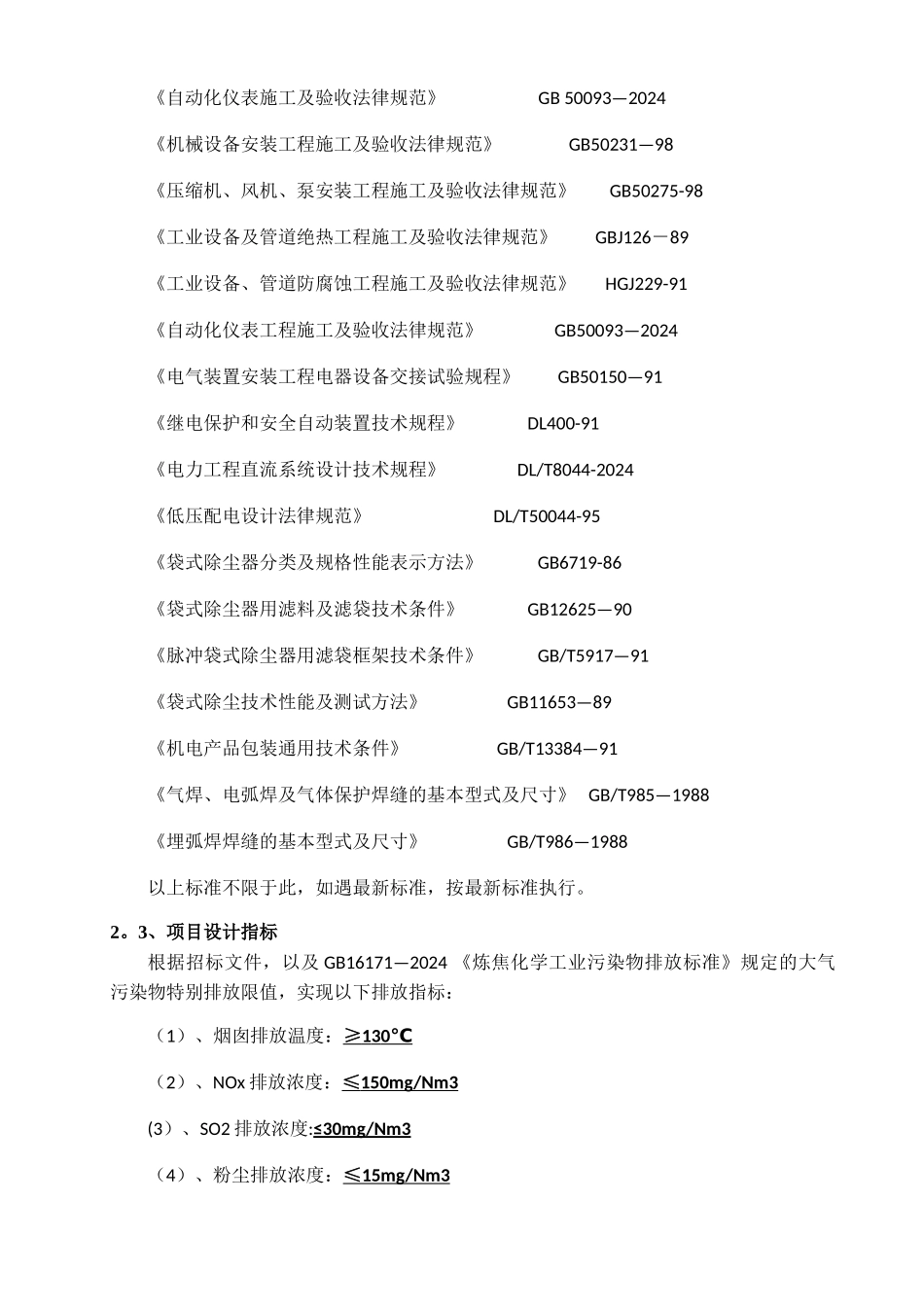

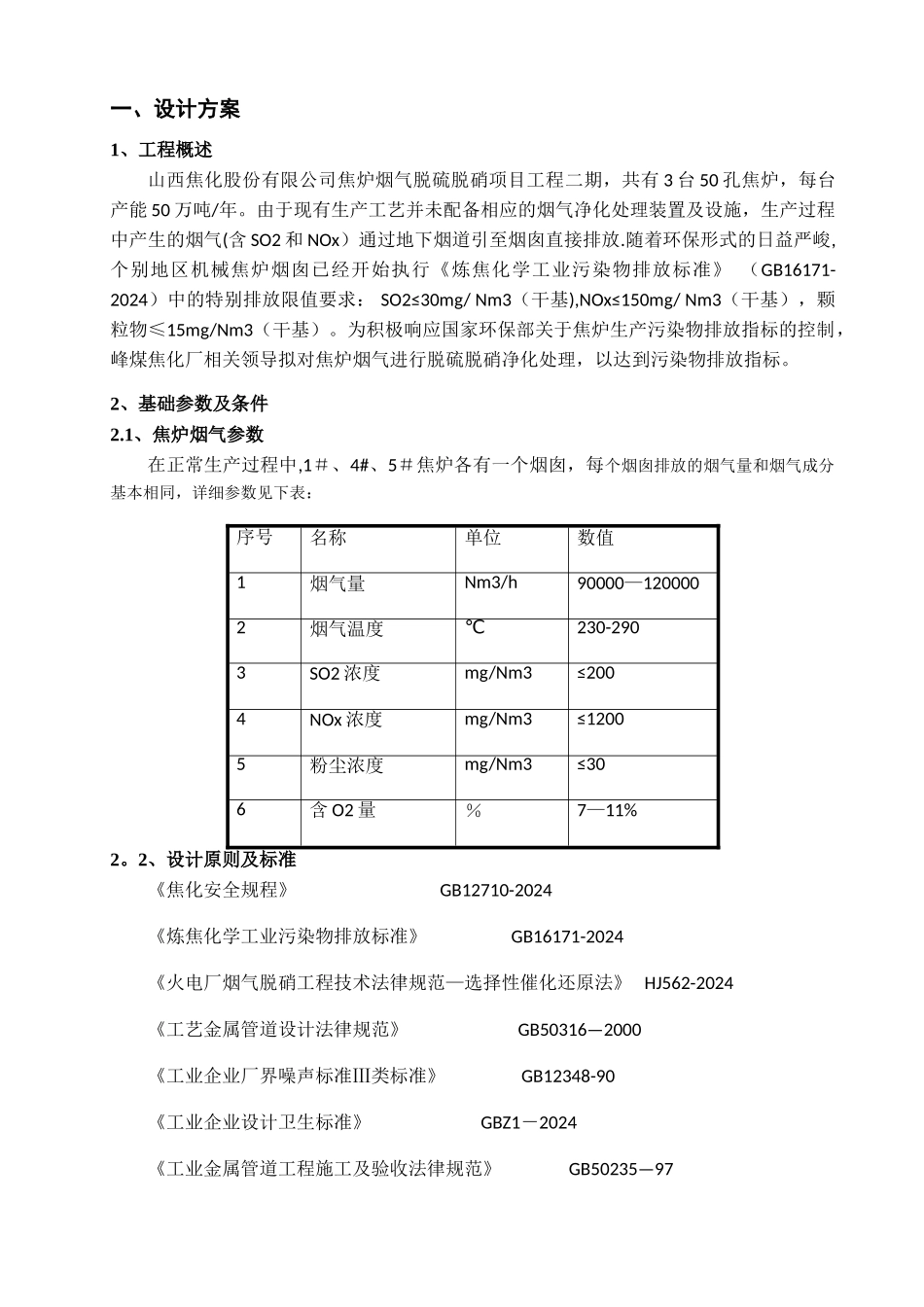

山西焦化股份有限公司焦炉烟气脱硫脱硝项目二期工程方案书1#焦炉烟气脱硫脱硝及余热回收2024 年 03 月 02 日一、设计方案1、工程概述山西焦化股份有限公司焦炉烟气脱硫脱硝项目工程二期,共有 3 台 50 孔焦炉,每台产能 50 万吨/年。由于现有生产工艺并未配备相应的烟气净化处理装置及设施,生产过程中产生的烟气(含 SO2 和 NOx)通过地下烟道引至烟囱直接排放.随着环保形式的日益严峻,个别地区机械焦炉烟囱已经开始执行《炼焦化学工业污染物排放标准》 (GB16171-2024)中的特别排放限值要求: SO2≤30mg/ Nm3(干基),NOx≤150mg/ Nm3(干基),颗粒物≤15mg/Nm3(干基)。为积极响应国家环保部关于焦炉生产污染物排放指标的控制,峰煤焦化厂相关领导拟对焦炉烟气进行脱硫脱硝净化处理,以达到污染物排放指标。2、基础参数及条件2.1、焦炉烟气参数在正常生产过程中,1#、4#、5#焦炉各有一个烟囱,每个烟囱排放的烟气量和烟气成分基本相同,详细参数见下表:序号名称单位数值1烟气量Nm3/h90000—1200002烟气温度℃230-2903SO2 浓度mg/Nm3≤2004NOx 浓度mg/Nm3≤12005粉尘浓度mg/Nm3≤306含 O2 量%7—11%2。2、设计原则及标准《焦化安全规程》 GB12710-2024《炼焦化学工业污染物排放标准》 GB16171-2024《火电厂烟气脱硝工程技术法律规范—选择性催化还原法》 HJ562-2024《工艺金属管道设计法律规范》 GB50316—2000 《工业企业厂界噪声标准Ⅲ类标准》 GB12348-90《工业企业设计卫生标准》 GBZ1-2024《工业金属管道工程施工及验收法律规范》 GB50235—97 《自动化仪表施工及验收法律规范》 GB 50093—2024《机械设备安装工程施工及验收法律规范》 GB50231—98 《压缩机、风机、泵安装工程施工及验收法律规范》 GB50275-98 《工业设备及管道绝热工程施工及验收法律规范》 GBJ126-89 《工业设备、管道防腐蚀工程施工及验收法律规范》 HGJ229-91《自动化仪表工程施工及验收法律规范》 GB50093—2024《电气装置安装工程电器设备交接试验规程》 GB50150—91《继电保护和安全自动装置技术规程》 DL400-91《电力工程直流系统设计技术规程》 DL/T8044-2024《低压配电设计法律规范》 DL/T50044-95《袋式除尘器分类及规格性能表示方法》 GB6719-86《袋式除尘器用滤料及滤袋技术条件》 GB12625—90《脉冲袋式除尘器用滤袋框架技术条件》 GB/T5917—91《袋式除尘技术性能及测试方法》 GB11653—89《机电...
