爬梯施工方案

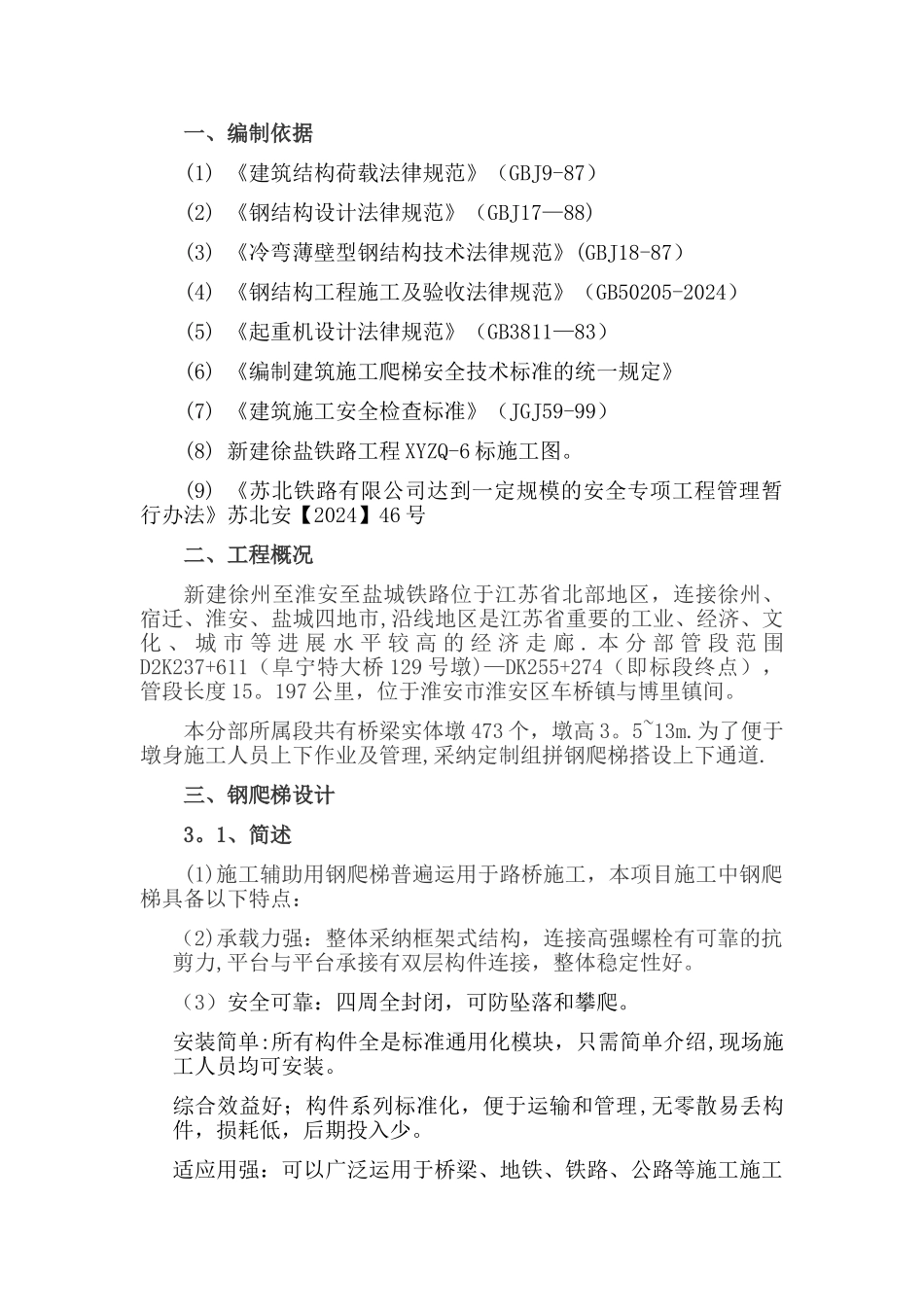

一、编制依据(1) 《建筑结构荷载法律规范》（GBJ9-87）(2) 《钢结构设计法律规范》（GBJ17—88)(3) 《冷弯薄壁型钢结构技术法律规范》(GBJ18-87）(4) 《钢结构工程施工及验收法律规范》（GB50205-2024）(5) 《起重机设计法律规范》（GB3811—83）(6) 《编制建筑施工爬梯安全技术标准的统一规定》(7) 《建筑施工安全检查标准》（JGJ59-99）(8) 新建徐盐铁路工程 XYZQ-6 标施工图。(9) 《苏北铁路有限公司达到一定规模的安全专项工程管理暂行办法》苏北安【2024】46 号二、工程概况新建徐州至淮安至盐城铁路位于江苏省北部地区，连接徐州、宿迁、淮安、盐城四地市,沿线地区是江苏省重要的工业、经济、文化 、 城 市 等 进 展 水 平 较 高 的 经 济 走 廊 . 本 分 部 管 段 范 围D2K237+611（阜宁特大桥 129 号墩)—DK255+274（即标段终点），管段长度 15。197 公里，位于淮安市淮安区车桥镇与博里镇间。本分部所属段共有桥梁实体墩 473 个，墩高 3。5~13m.为了便于墩身施工人员上下作业及管理,采纳定制组拼钢爬梯搭设上下通道.三、钢爬梯设计3。1、简述(1)施工辅助用钢爬梯普遍运用于路桥施工，本项目施工中钢爬梯具备以下特点：（2)承载力强：整体采纳框架式结构，连接高强螺栓有可靠的抗剪力,平台与平台承接有双层构件连接，整体稳定性好。（3）安全可靠：四周全封闭，可防坠落和攀爬。安装简单:所有构件全是标准通用化模块，只需简单介绍,现场施工人员均可安装。综合效益好；构件系列标准化，便于运输和管理,无零散易丢构件，损耗低，后期投入少。适应用强：可以广泛运用于桥梁、地铁、铁路、公路等施工施工场地，便于施工人员施工安全通道3。2、结构说明技术参数施工辅助用钢爬梯采纳框架式结构，所有构件全部标准化通用化，全部在工厂预制成单一模块。钢爬梯单层标准分为:立柱、平台、梯步、防护网和栏杆。其它相关配套构件参见下附表:爬梯使用示意图1．立柱立柱采纳无缝管“口 100*100＊5mm”加工，下料长度为标准1990mm,两头钻∅22 通孔，打磨光滑以方便安装。2．平台平台是整个爬梯的最重要的部件，在加工过程中也是最难控制构件.加工成形后最大外形尺寸为 2000＊4000mm，四个角套管必须采纳无缝管“口 120*120＊7mm”，四周框梁采纳矩形管“口100*100＊5mm”,平台用 5mm 花纹钢板。建议在加工时制作一个标准的加工工装平台，保证每个装配尺寸的准确性。在相关部位必须打磨光滑以方便安装。...
