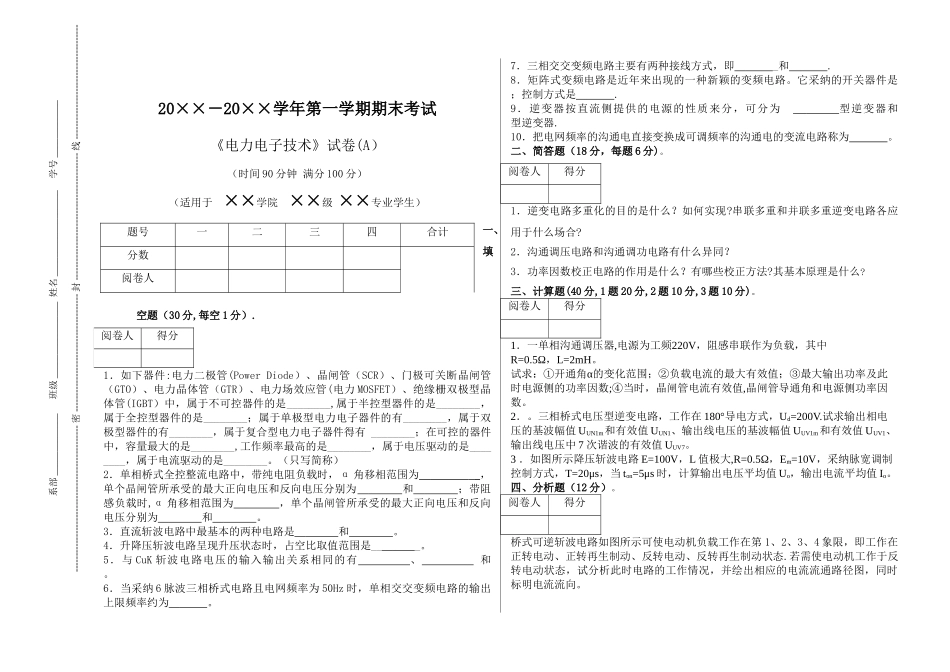

20××－20××学年第一学期期末考试《电力电子技术》试卷(A）（时间 90 分钟 满分 100 分）（适用于 ××学院 ××级 ××专业学生）一、填空题（30 分,每空 1 分）.阅卷人得分1．如下器件:电力二极管(Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管(电力 MOSFET）、绝缘栅双极型晶体管(IGBT）中，属于不可控器件的是________,属于半控型器件的是________，属于全控型器件的是________；属于单极型电力电子器件的有________，属于双极型器件的有________，属于复合型电力电子器件得有 ________；在可控的器件中，容量最大的是________,工作频率最高的是________，属于电压驱动的是________，属于电流驱动的是________。（只写简称） 2．单相桥式全控整流电路中，带纯电阻负载时，α 角移相范围为 _ ，单个晶闸管所承受的最大正向电压和反向电压分别为 和 ；带阻感负载时,α 角移相范围为 ，单个晶闸管所承受的最大正向电压和反向电压分别为 和 。3．直流斩波电路中最基本的两种电路是 和 。4．升降压斩波电路呈现升压状态时，占空比取值范围是__ _。5．与 CuK 斩波电路电压的输入输出关系相同的有 、 和 。6．当采纳 6 脉波三相桥式电路且电网频率为 50Hz 时，单相交交变频电路的输出上限频率约为 。7．三相交交变频电路主要有两种接线方式，即 _和 .8．矩阵式变频电路是近年来出现的一种新颖的变频电路。它采纳的开关器件是 ；控制方式是 .9．逆变器按直流侧提供的电源的性质来分，可分为 型逆变器和 型逆变器.10．把电网频率的沟通电直接变换成可调频率的沟通电的变流电路称为 。二、简答题（18 分，每题 6 分)。阅卷人得分1．逆变电路多重化的目的是什么？如何实现?串联多重和并联多重逆变电路各应用于什么场合?2．沟通调压电路和沟通调功电路有什么异同？3．功率因数校正电路的作用是什么？有哪些校正方法?其基本原理是什么?三、计算题(40 分,1 题 20 分,2 题 10 分,3 题 10 分)。阅卷人得分1．一单相沟通调压器,电源为工频220V，阻感串联作为负载，其中R=0.5Ω，L=2mH。试求：①开通角α的变化范围；②负载电流的最大有效值；③最大输出功率及此时电源侧的功率因数;④当时，晶闸管电流有效值,晶闸管导通角和电源侧功率因数。2．。三相桥式电压型逆变电路，工作在 180°导电方式，Ud=200V.试求输出相电压的基波幅值 UUN1m和有效值 UU...
