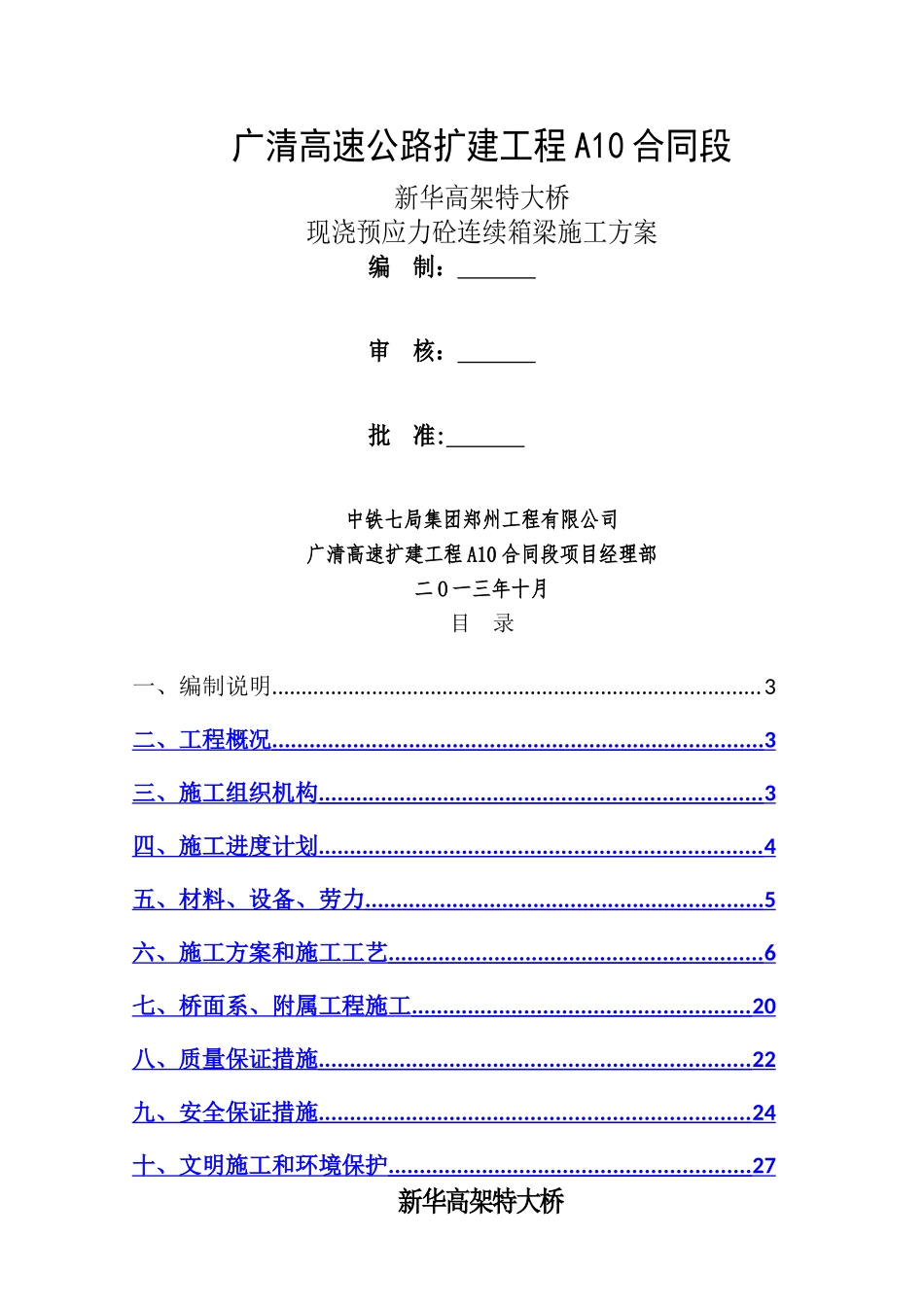

现浇箱梁施工方案(钢管支墩)

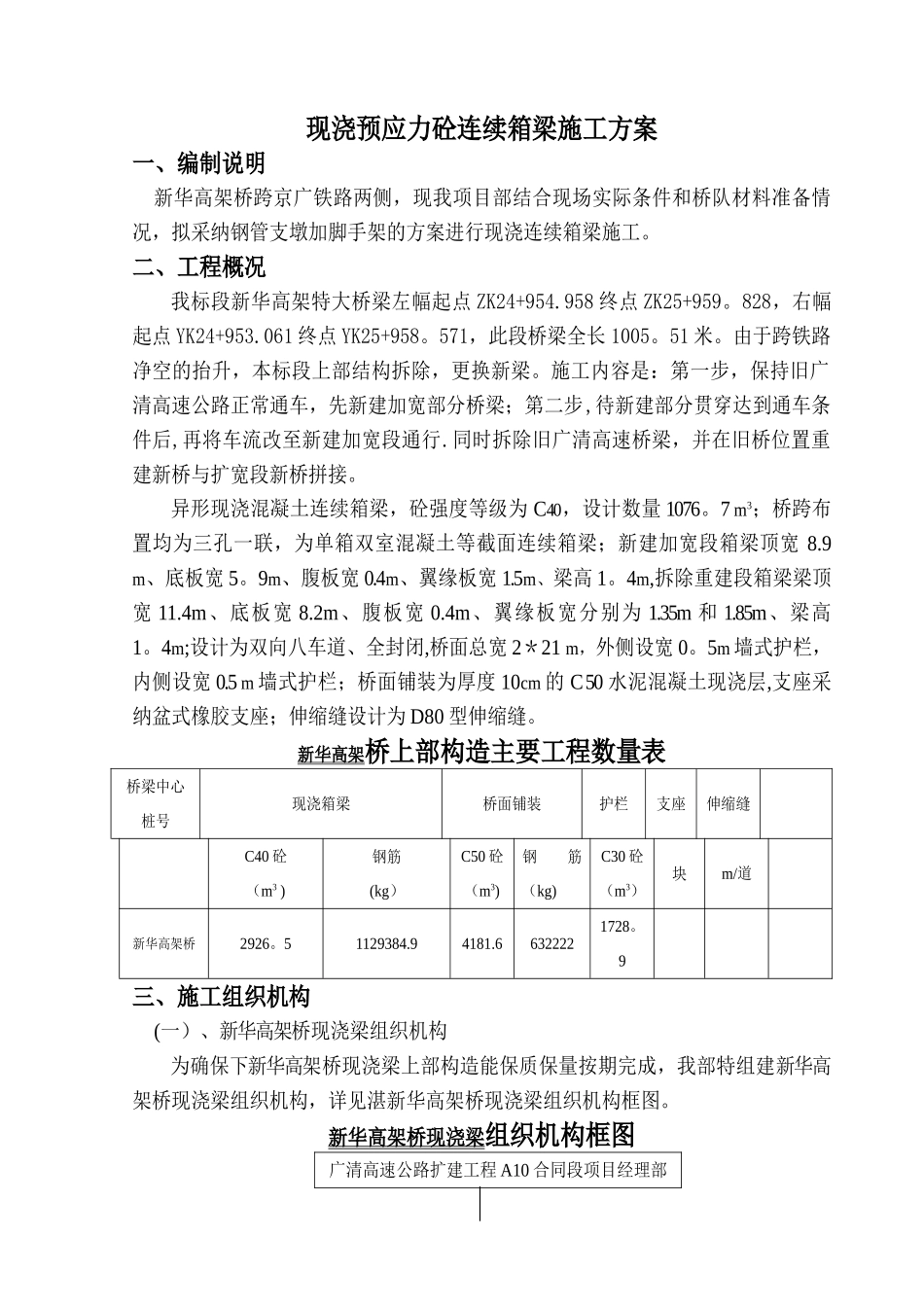

广清高速公路扩建工程 A10 合同段新华高架特大桥现浇预应力砼连续箱梁施工方案编 制： 审 核： 批 准: 中铁七局集团郑州工程有限公司广清高速扩建工程 A10 合同段项目经理部二 O 一三年十月目 录一、编制说明...................................................................................3二、工程概况 ............................................................................... 3 三、施工组织机构 ....................................................................... 3 四、施工进度计划 ....................................................................... 4 五、材料、设备、劳力 ................................................................ 5 六、施工方案和施工工艺 ............................................................ 6 七、桥面系、附属工程施工 ...................................................... 20 八、质量保证措施 ..................................................................... 22 九、安全保证措施 ..................................................................... 24 十、文明施工和环境保护 .......................................................... 27 新华高架特大桥现浇预应力砼连续箱梁施工方案一、编制说明 新华高架桥跨京广铁路两侧，现我项目部结合现场实际条件和桥队材料准备情况，拟采纳钢管支墩加脚手架的方案进行现浇连续箱梁施工。二、工程概况我标段新华高架特大桥梁左幅起点 ZK24+954.958 终点 ZK25+959。828，右幅起点 YK24+953.061 终点 YK25+958。571，此段桥梁全长 1005。51 米。由于跨铁路净空的抬升，本标段上部结构拆除，更换新梁。施工内容是：第一步，保持旧广清高速公路正常通车，先新建加宽部分桥梁；第二步,待新建部分贯穿达到通车条件后,再将车流改至新建加宽段通行.同时拆除旧广清高速桥梁，并在旧桥位置重建新桥与扩宽段新桥拼接。异形现浇混凝土连续箱梁，砼强度等级为 C40，设计数量 1076。7 m3；桥跨布置均为三孔一联，为单箱双室混凝土等截面连续箱梁；新建加宽段箱梁顶宽 8.9 m、底板宽 5。9m、腹板宽 0.4m、翼缘板宽 1.5m、梁高 1。4m,拆除重建段箱梁梁顶宽 11.4m、底板宽 8.2m、腹板宽 0.4m、翼缘板宽分别为 1.35m 和 1.85m、梁高1。4m;...
