电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

瓷砖防空鼓专项施工方案

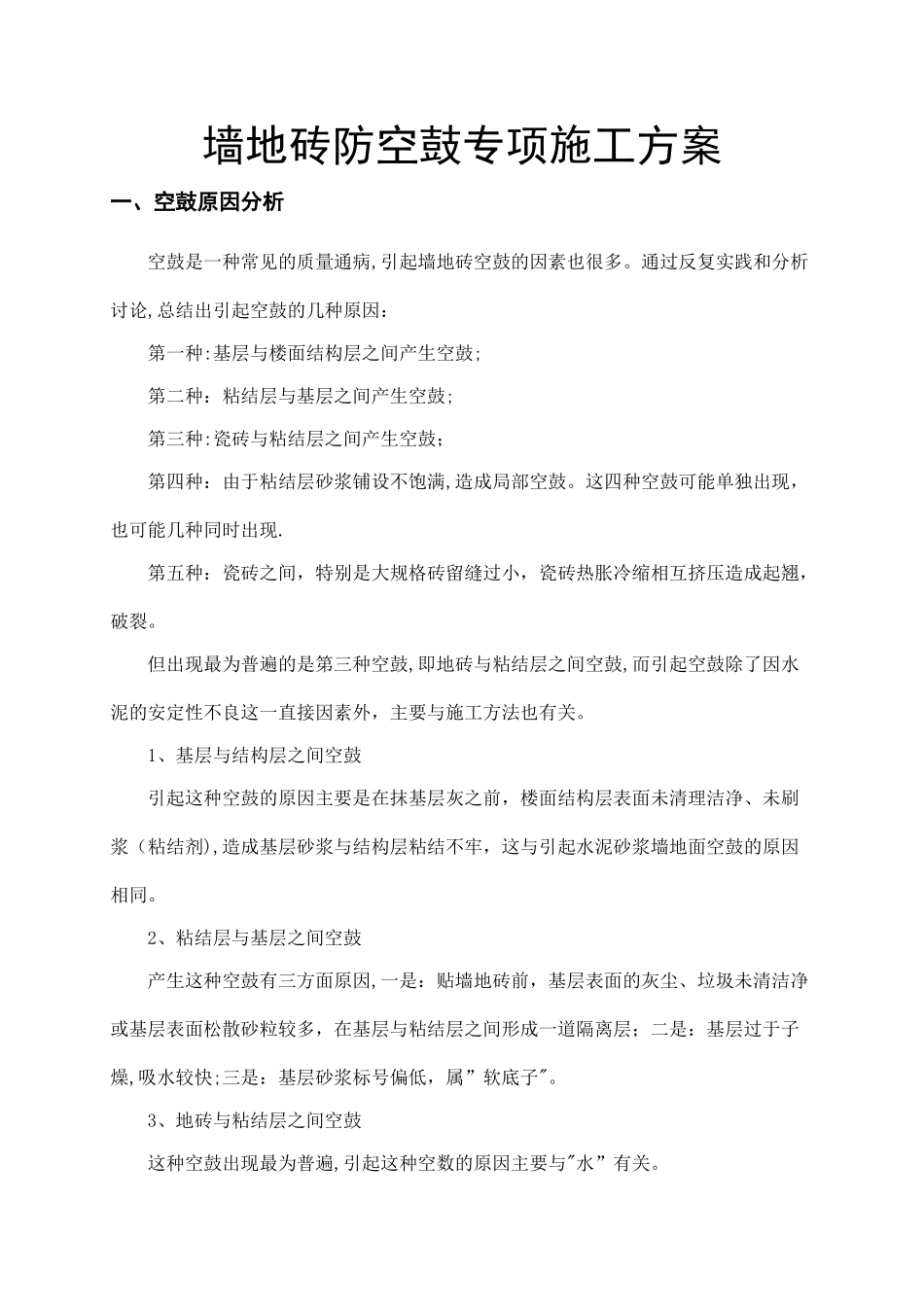

瓷砖防空鼓专项施工方案_第1页
1/5
瓷砖防空鼓专项施工方案_第2页
2/5

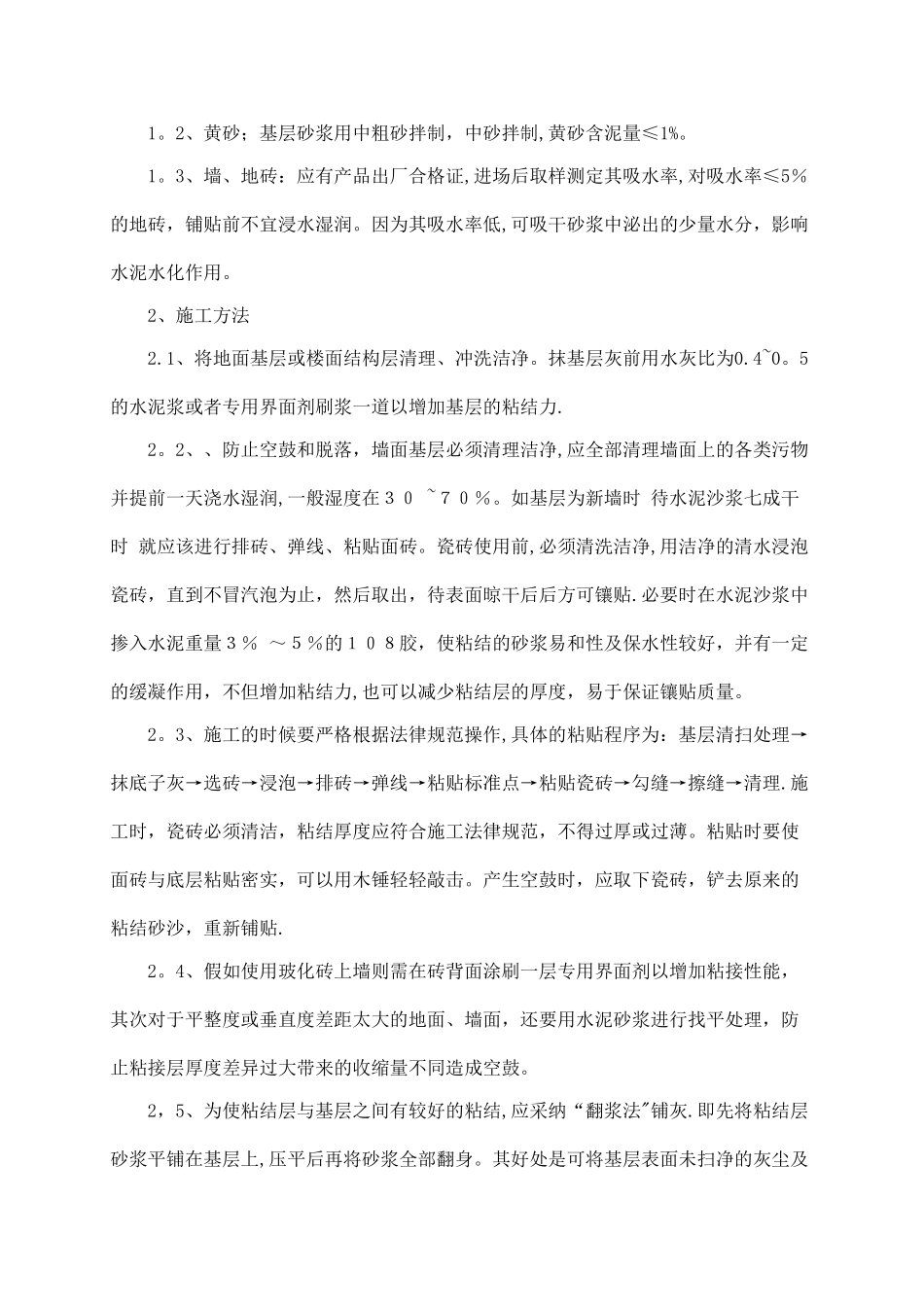

瓷砖防空鼓专项施工方案_第3页
3/5
墙地砖防空鼓专项施工方案一、空鼓原因分析空鼓是一种常见的质量通病,引起墙地砖空鼓的因素也很多。通过反复实践和分析讨论,总结出引起空鼓的几种原因:第一种:基层与楼面结构层之间产生空鼓;第二种:粘结层与基层之间产生空鼓;第三种:瓷砖与粘结层之间产生空鼓;第四种:由于粘结层砂浆铺设不饱满,造成局部空鼓。这四种空鼓可能单独出现,也可能几种同时出现.第五种:瓷砖之间,特别是大规格砖留缝过小,瓷砖热胀冷缩相互挤压造成起翘,破裂。但出现最为普遍的是第三种空鼓,即地砖与粘结层之间空鼓,而引起空鼓除了因水泥的安定性不良这一直接因素外,主要与施工方法也有关。1、基层与结构层之间空鼓引起这种空鼓的原因主要是在抹基层灰之前,楼面结构层表面未清理洁净、未刷浆(粘结剂),造成基层砂浆与结构层粘结不牢,这与引起水泥砂浆墙地面空鼓的原因相同。2、粘结层与基层之间空鼓产生这种空鼓有三方面原因,一是:贴墙地砖前,基层表面的灰尘、垃圾未清洁净或基层表面松散砂粒较多,在基层与粘结层之间形成一道隔离层;二是:基层过于子燥,吸水较快;三是:基层砂浆标号偏低,属”软底子"。3、地砖与粘结层之间空鼓这种空鼓出现最为普遍,引起这种空数的原因主要与"水”有关。众所周知,砂浆拌合后,一旦处于静止状态就会产生泌水现象。地砖粘贴后,粘结砂浆会产生泌水,这些水分游离在砂浆表面,一旦泌水过多,就会在砂浆与地砖之间形成一道水隔离膜。待水分散发时5砂浆已处于终凝状态,因而与地砖之间形不成有效的粘结,造空鼓。而引起泌水过多主要有以下三方面原因:3。1、贴地砖前,为使粘结层与基层之间有较好的粘结,人们往往采在基层表面刷水泥浆的方法。这样做虽然能解决粘结层与基层之间空鼓,但却往往使基层处于水饱和状态,甚至在基层低洼处产生积水。3.2、粘结层砂浆本身稠度过大,因而泌水也较多。3。3、按施工法律规范要求,地砖铺贴前应浸水湿润,使其“内湿外干”。对这一点我们有不同看法.因为地砖浸水湿润后就会处于水饱和状态,粘贴后不吸水.因而即使粘结砂浆有少量的泌水,也会在砂浆与地砖之间形成水隔高膜,容易造成空鼓。在施工现场经测定;其吸水率均≤5%.施工初期由于按施工法律规范要求将地砖隔夜浸水湿润,结果粘贴后地砖基本不吸水,空鼓率均在20%以上。后来改为将地砖干贴,空鼓率大大降低。因此我们认为地砖铺贴前走否浸水不能一概而论,应根据不同的地砖、不同的吸水率确定是否浸水或浸水的程度。4、墙、地砖局部空鼓出现这...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

瓷砖防空鼓专项施工方案

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
