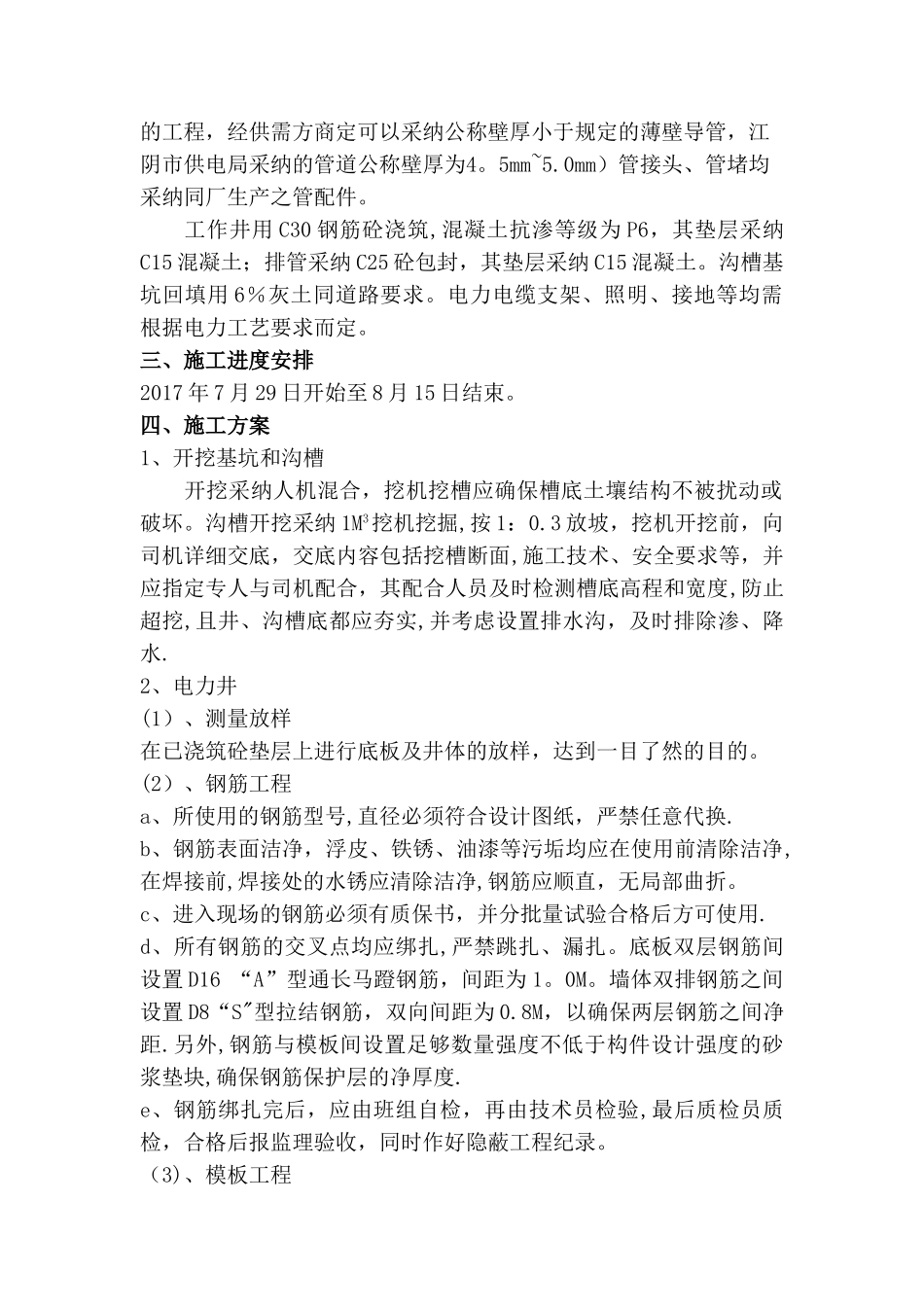

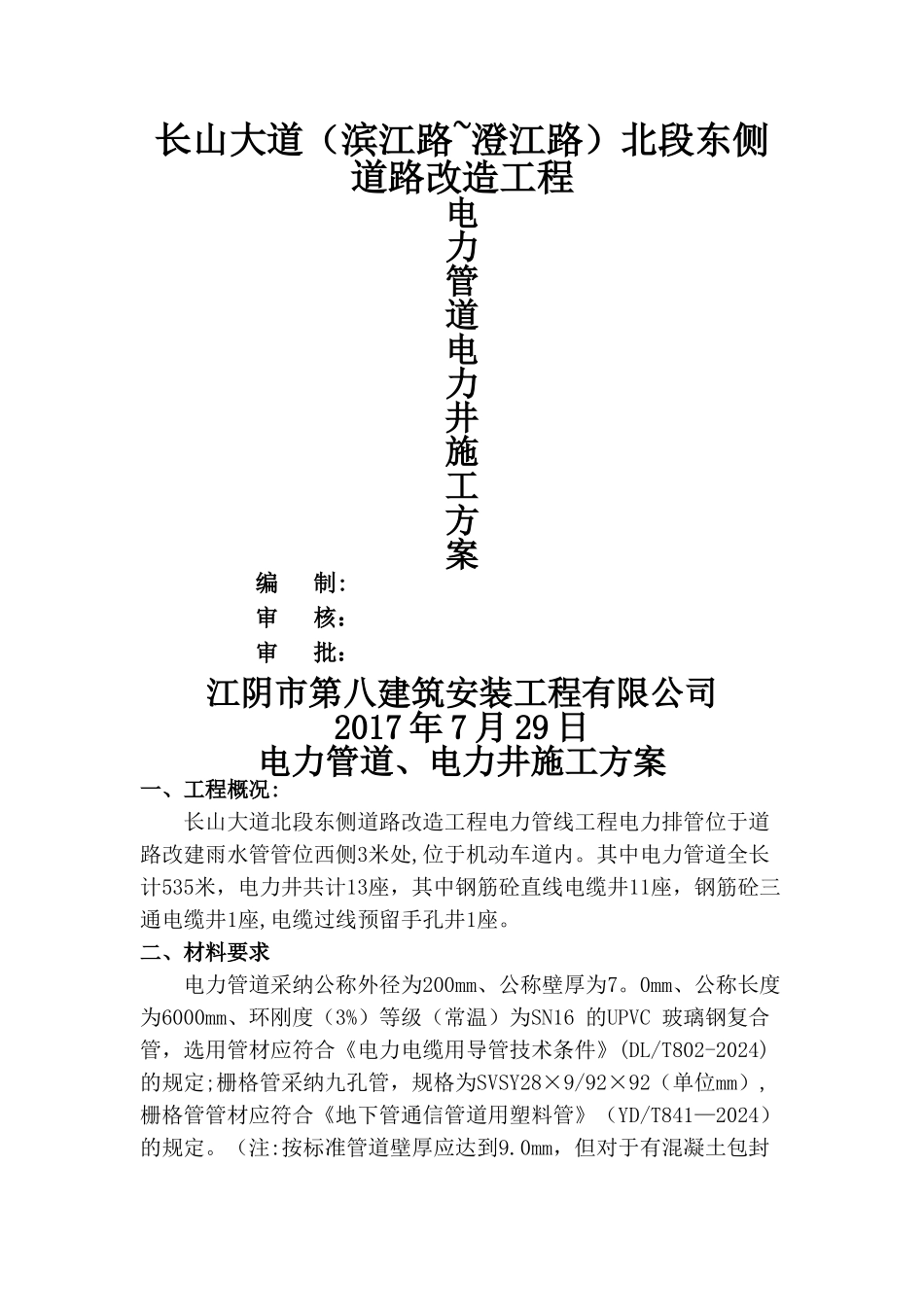

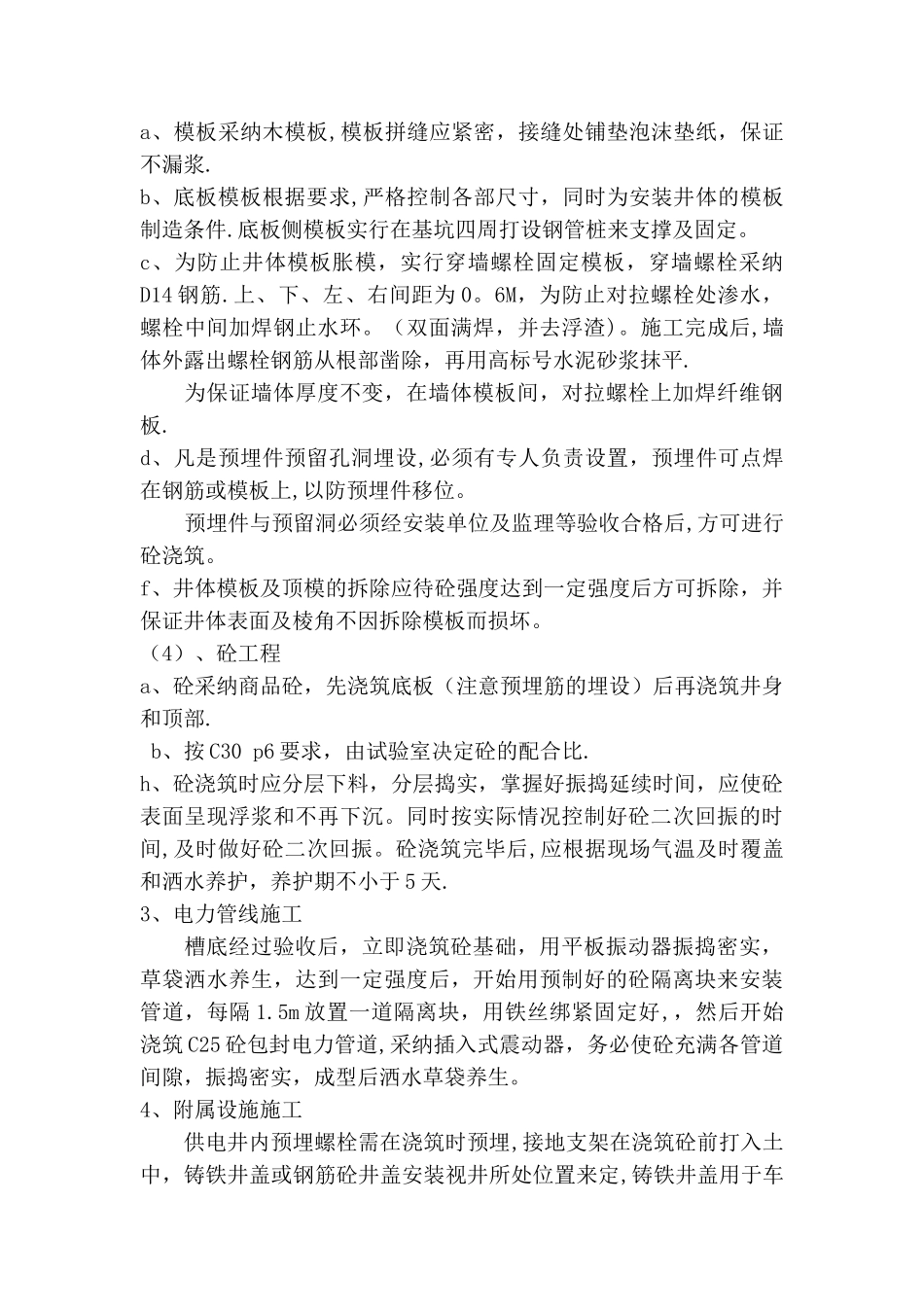

长山大道（滨江路~澄江路）北段东侧道路改造工程电力管道电力井施工方案编 制:审 核：审 批：江阴市第八建筑安装工程有限公司2017 年 7 月 29 日电力管道、电力井施工方案一、工程概况:长山大道北段东侧道路改造工程电力管线工程电力排管位于道路改建雨水管管位西侧3米处,位于机动车道内。其中电力管道全长计535米，电力井共计13座，其中钢筋砼直线电缆井11座，钢筋砼三通电缆井1座,电缆过线预留手孔井1座。二、材料要求电力管道采纳公称外径为200mm、公称壁厚为7。0mm、公称长度为6000mm、环刚度（3%）等级（常温）为SN16 的UPVC 玻璃钢复合管，选用管材应符合《电力电缆用导管技术条件》(DL/T802-2024)的规定;栅格管采纳九孔管，规格为SVSY28×9/92×92（单位mm）,栅格管管材应符合《地下管通信管道用塑料管》（YD/T841—2024）的规定。（注:按标准管道壁厚应达到9.0mm，但对于有混凝土包封的工程，经供需方商定可以采纳公称壁厚小于规定的薄壁导管，江阴市供电局采纳的管道公称壁厚为4。5mm~5.0mm）管接头、管堵均采纳同厂生产之管配件。工作井用 C30 钢筋砼浇筑,混凝土抗渗等级为 P6，其垫层采纳C15 混凝土；排管采纳 C25 砼包封，其垫层采纳 C15 混凝土。沟槽基坑回填用 6％灰土同道路要求。电力电缆支架、照明、接地等均需根据电力工艺要求而定。三、施工进度安排2017 年 7 月 29 日开始至 8 月 15 日结束。四、施工方案1、开挖基坑和沟槽开挖采纳人机混合，挖机挖槽应确保槽底土壤结构不被扰动或破坏。沟槽开挖采纳 1M3挖机挖掘,按 1：0.3 放坡，挖机开挖前，向司机详细交底，交底内容包括挖槽断面,施工技术、安全要求等，并应指定专人与司机配合，其配合人员及时检测槽底高程和宽度,防止超挖,且井、沟槽底都应夯实,并考虑设置排水沟，及时排除渗、降水.2、电力井(1）、测量放样在已浇筑砼垫层上进行底板及井体的放样，达到一目了然的目的。(2）、钢筋工程a、所使用的钢筋型号,直径必须符合设计图纸，严禁任意代换.b、钢筋表面洁净，浮皮、铁锈、油漆等污垢均应在使用前清除洁净,在焊接前,焊接处的水锈应清除洁净,钢筋应顺直，无局部曲折。c、进入现场的钢筋必须有质保书，并分批量试验合格后方可使用.d、所有钢筋的交叉点均应绑扎,严禁跳扎、漏扎。底板双层钢筋间设置 D16 “A”型通长马蹬钢筋，间距为 1。0M。墙体双排钢筋之间设置 D8“S"型拉结钢筋，双向间距为 0.8M，以确保两层钢筋之间净距.另外,...
