电动单梁起重机安装施工方案

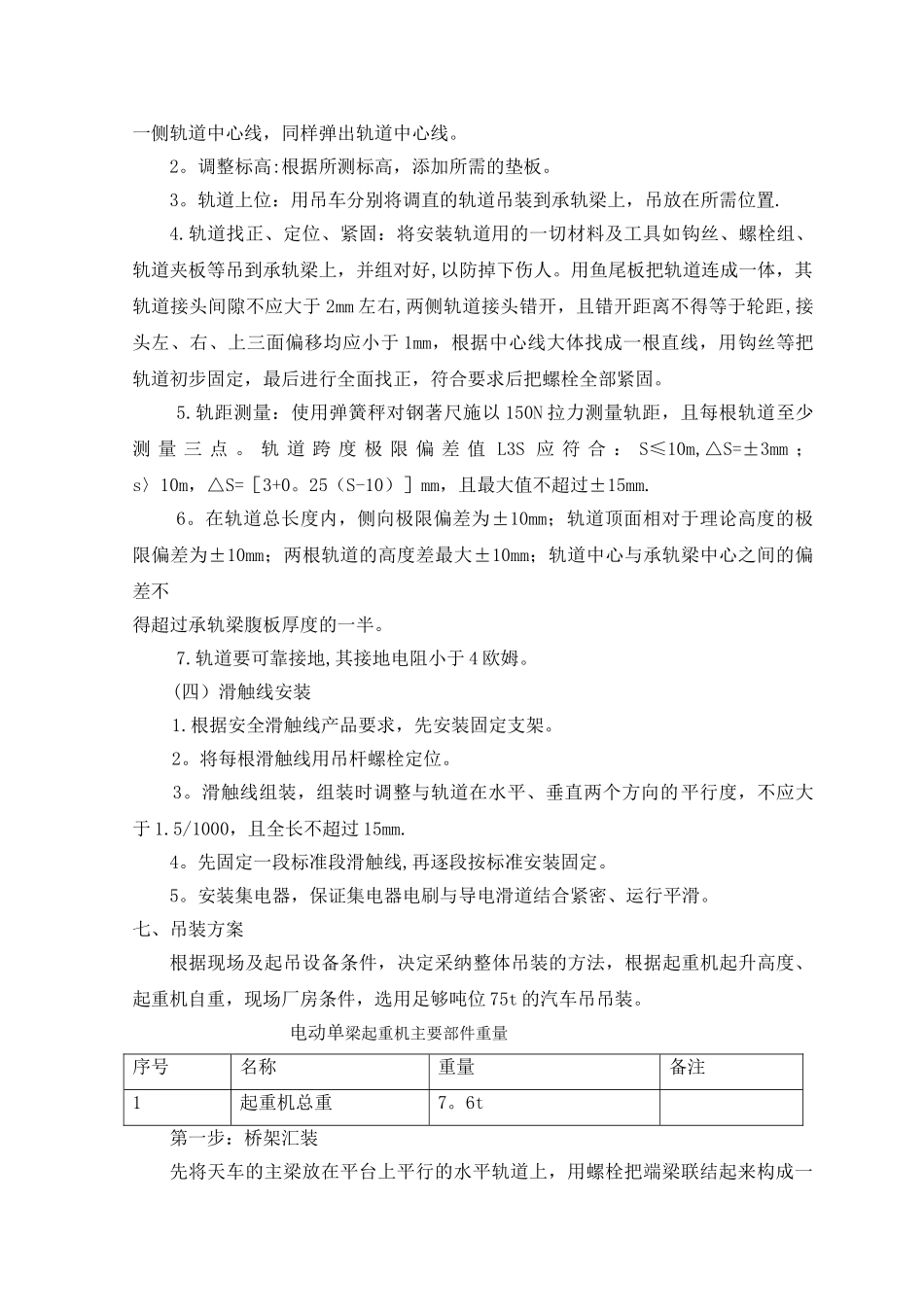

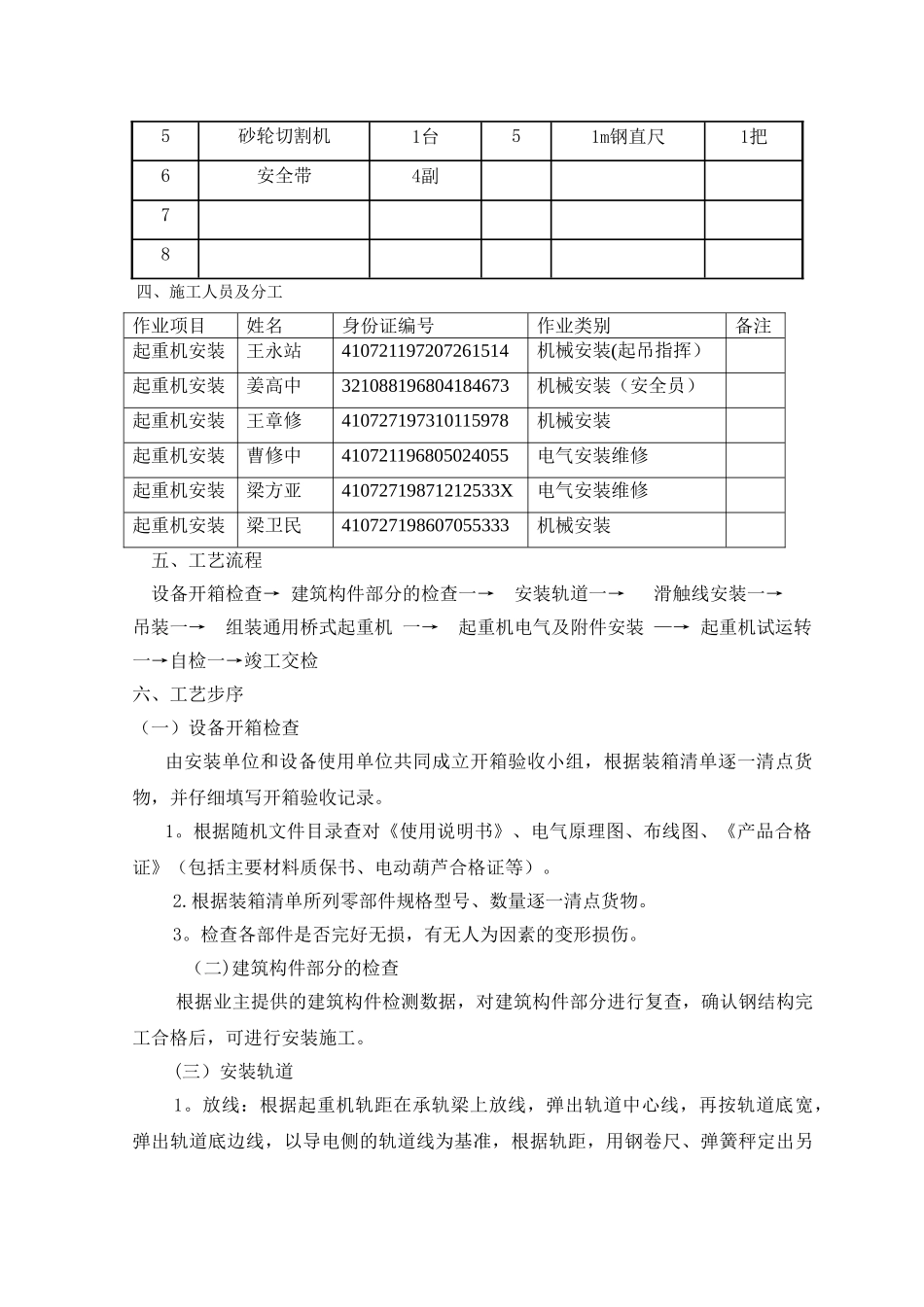

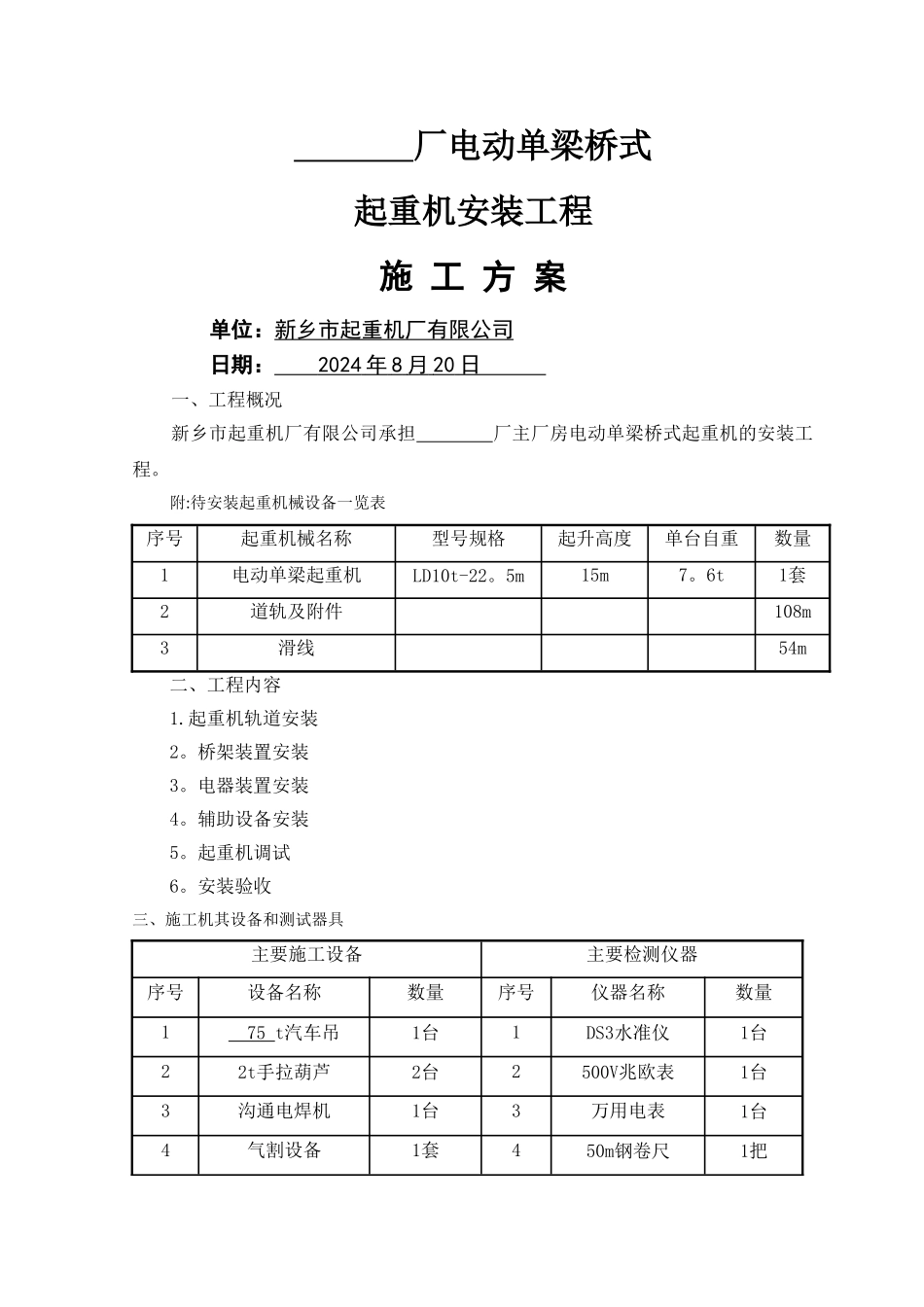

厂电动单梁桥式起重机安装工程施 工 方 案单位：新乡市起重机厂有限公司日期： 2024 年 8 月 20 日 一、工程概况新乡市起重机厂有限公司承担 厂主厂房电动单梁桥式起重机的安装工程。附:待安装起重机械设备一览表序号起重机械名称型号规格起升高度单台自重数量1电动单梁起重机LD10t-22。5m15m7。6t1套2道轨及附件108m3滑线54m二、工程内容1.起重机轨道安装 2。桥架装置安装3。电器装置安装 4。辅助设备安装5。起重机调试 6。安装验收三、施工机其设备和测试器具主要施工设备主要检测仪器序号设备名称数量序号仪器名称数量1 75 t汽车吊1台1DS3水准仪1台22t手拉葫芦2台2500V兆欧表1台3沟通电焊机1台3万用电表1台4气割设备1套450m钢卷尺1把5砂轮切割机1台51m钢直尺1把6安全带4副78 四、施工人员及分工作业项目姓名身份证编号作业类别备注起重机安装王永站410721197207261514机械安装(起吊指挥）起重机安装姜高中321088196804184673机械安装（安全员）起重机安装王章修410727197310115978机械安装起重机安装曹修中410721196805024055电气安装维修起重机安装梁方亚41072719871212533X电气安装维修起重机安装梁卫民410727198607055333机械安装 五、工艺流程 设备开箱检查→ 建筑构件部分的检查一→ 安装轨道一→ 滑触线安装一→吊装一→ 组装通用桥式起重机 一→ 起重机电气及附件安装 —→ 起重机试运转一→自检一→竣工交检六、工艺步序（一）设备开箱检查由安装单位和设备使用单位共同成立开箱验收小组，根据装箱清单逐一清点货物，并仔细填写开箱验收记录。1。根据随机文件目录查对《使用说明书》、电气原理图、布线图、《产品合格证》（包括主要材料质保书、电动葫芦合格证等）。2.根据装箱清单所列零部件规格型号、数量逐一清点货物。3。检查各部件是否完好无损，有无人为因素的变形损伤。 （二)建筑构件部分的检查根据业主提供的建筑构件检测数据，对建筑构件部分进行复查，确认钢结构完工合格后，可进行安装施工。 (三）安装轨道 1。放线：根据起重机轨距在承轨梁上放线，弹出轨道中心线，再按轨道底宽，弹出轨道底边线，以导电侧的轨道线为基准，根据轨距，用钢卷尺、弹簧秤定出另一侧轨道中心线，同样弹出轨道中心线。 2。调整标高:根据所测标高，添加所需的垫板。3。轨道上位：用吊车分别将调直的轨道吊装到承轨梁上，吊放在所需位置.4.轨道找正、定位、紧固：将安装轨道用的一切材料及工具如钩丝、螺栓组、轨...
