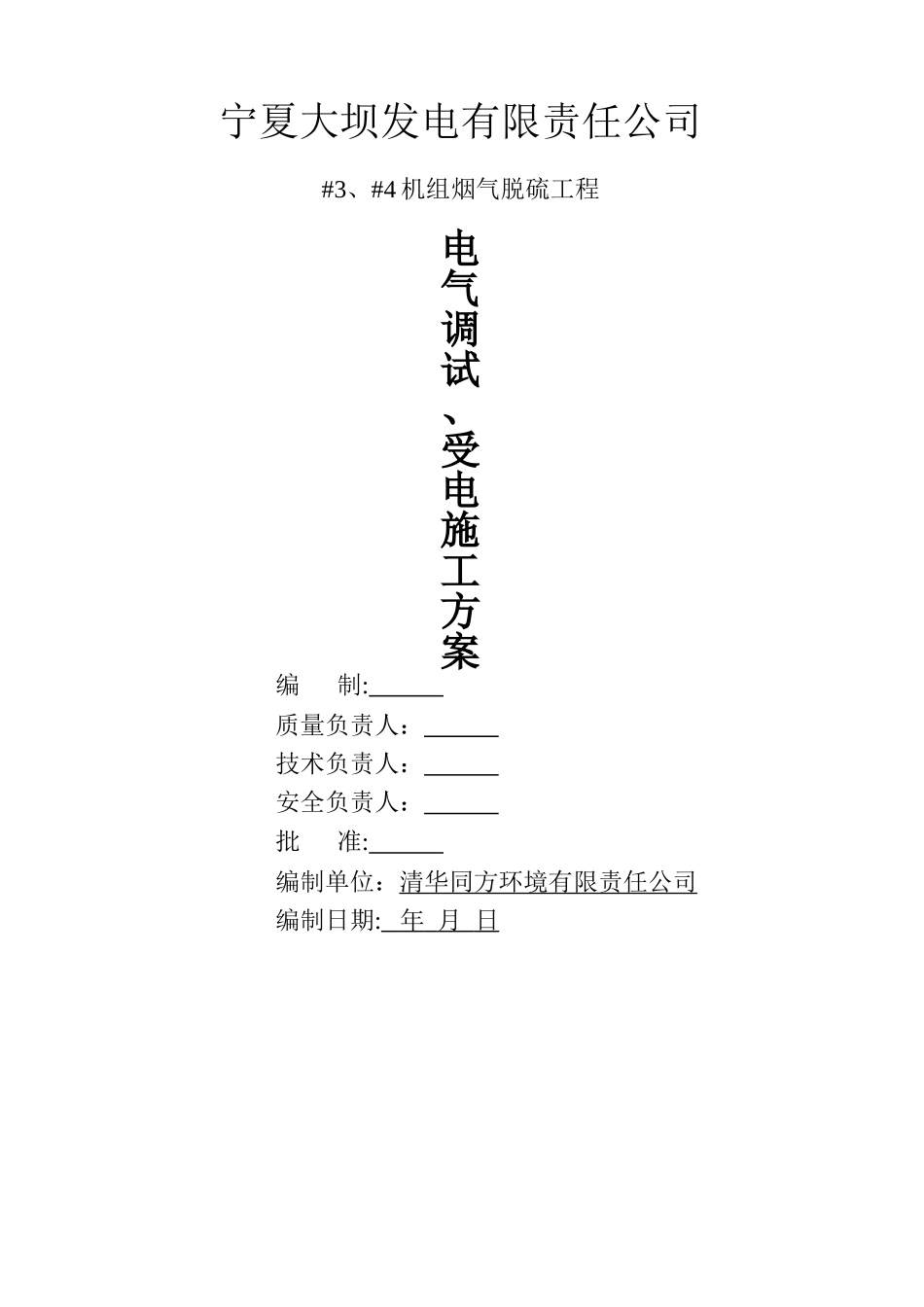

电气调试、受电施工方案_第1页
1/8

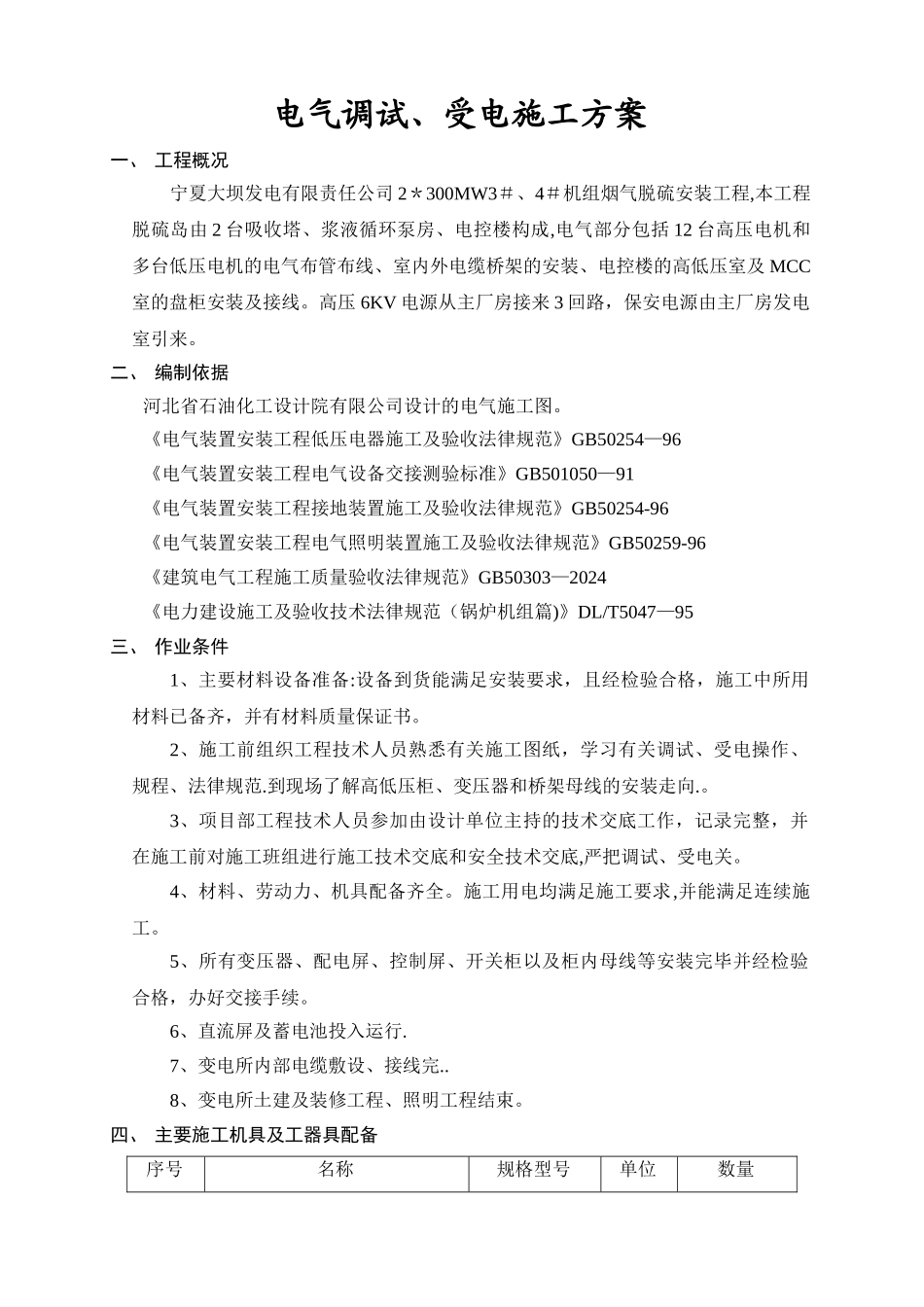

电气调试、受电施工方案_第2页
2/8

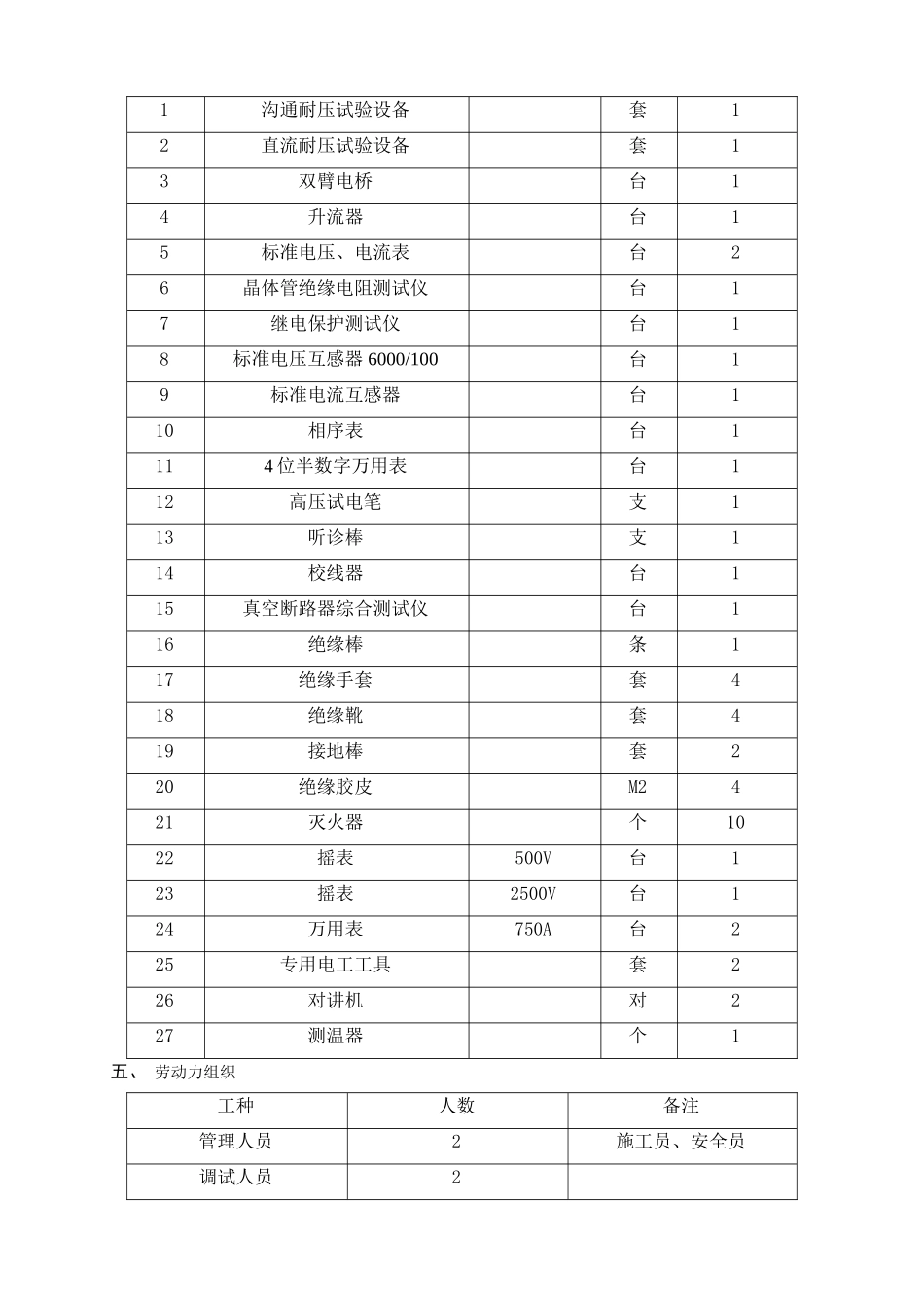

电气调试、受电施工方案_第3页
3/8
宁夏大坝发电有限责任公司#3、#4 机组烟气脱硫工程电气调试、受电施工方案编 制: 质量负责人: 技术负责人: 安全负责人: 批 准: 编制单位:清华同方环境有限责任公司编制日期: 年 月 日 电气调试、受电施工方案一、 工程概况宁夏大坝发电有限责任公司 2*300MW3#、4#机组烟气脱硫安装工程,本工程脱硫岛由 2 台吸收塔、浆液循环泵房、电控楼构成,电气部分包括 12 台高压电机和多台低压电机的电气布管布线、室内外电缆桥架的安装、电控楼的高低压室及 MCC室的盘柜安装及接线。高压 6KV 电源从主厂房接来 3 回路,保安电源由主厂房发电室引来。二、 编制依据河北省石油化工设计院有限公司设计的电气施工图。《电气装置安装工程低压电器施工及验收法律规范》GB50254—96《电气装置安装工程电气设备交接测验标准》GB501050—91《电气装置安装工程接地装置施工及验收法律规范》GB50254-96《电气装置安装工程电气照明装置施工及验收法律规范》GB50259-96《建筑电气工程施工质量验收法律规范》GB50303—2024《电力建设施工及验收技术法律规范(锅炉机组篇)》DL/T5047—95三、 作业条件1、主要材料设备准备:设备到货能满足安装要求,且经检验合格,施工中所用材料已备齐,并有材料质量保证书。2、施工前组织工程技术人员熟悉有关施工图纸,学习有关调试、受电操作、规程、法律规范.到现场了解高低压柜、变压器和桥架母线的安装走向.。3、项目部工程技术人员参加由设计单位主持的技术交底工作,记录完整,并在施工前对施工班组进行施工技术交底和安全技术交底,严把调试、受电关。4、材料、劳动力、机具配备齐全。施工用电均满足施工要求,并能满足连续施工。5、所有变压器、配电屏、控制屏、开关柜以及柜内母线等安装完毕并经检验合格,办好交接手续。6、直流屏及蓄电池投入运行.7、变电所内部电缆敷设、接线完..8、变电所土建及装修工程、照明工程结束。四、 主要施工机具及工器具配备序号名称规格型号单位数量1沟通耐压试验设备套12直流耐压试验设备套13双臂电桥台14升流器台15标准电压、电流表台26晶体管绝缘电阻测试仪台17继电保护测试仪台18标准电压互感器 6000/100台19标准电流互感器台110相序表台1114 位半数字万用表台112高压试电笔支113听诊棒支114校线器台115真空断路器综合测试仪台116绝缘棒条117绝缘手套套418绝缘靴套419接地棒套220绝缘胶皮M2421灭火器个1022摇表500V台123摇表2500V台124万用表750A台225专用电...
