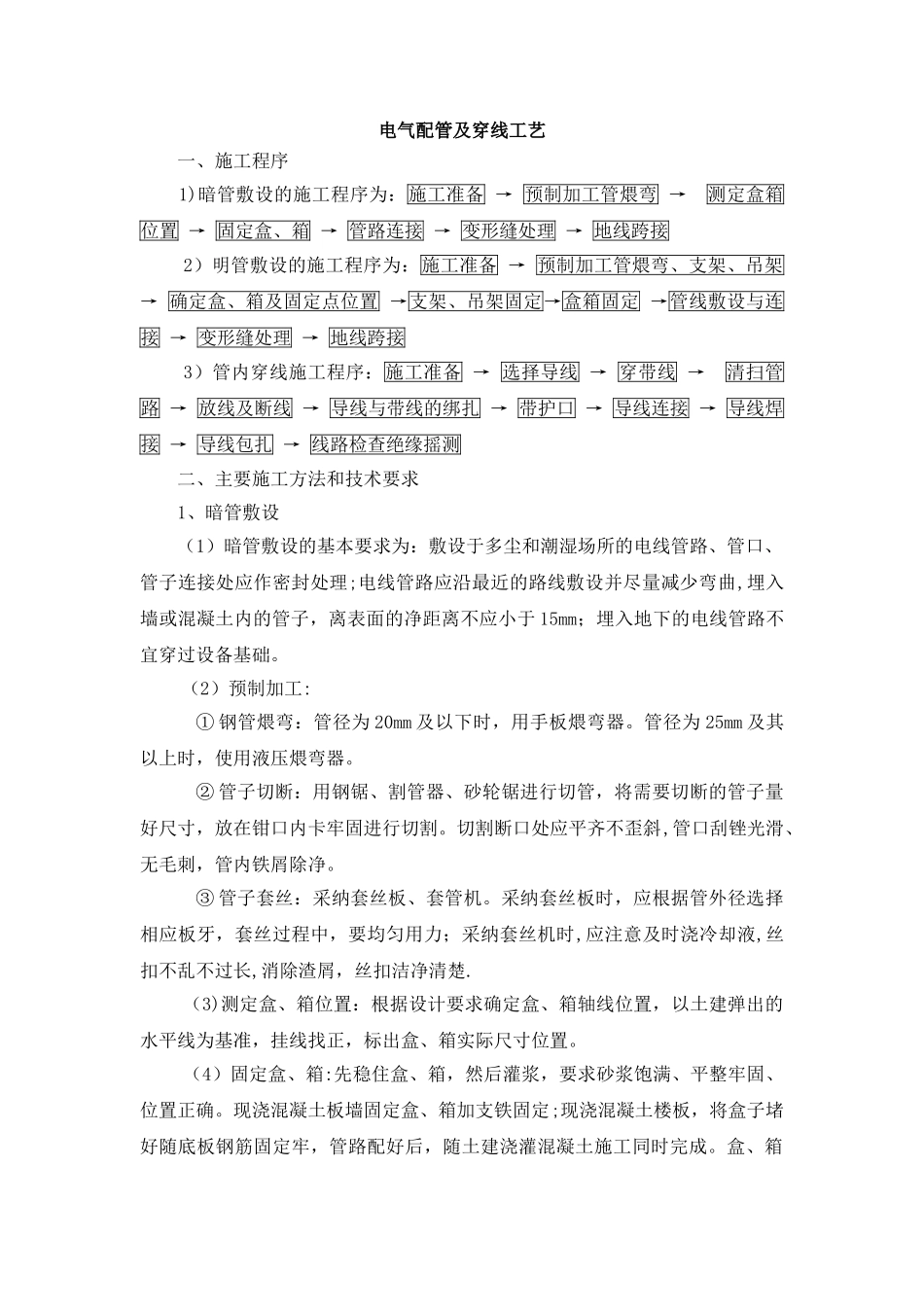

电气配管及穿线工艺一、施工程序 1)暗管敷设的施工程序为：施工准备 → 预制加工管煨弯 → 测定盒箱位置 → 固定盒、箱 → 管路连接 → 变形缝处理 → 地线跨接2）明管敷设的施工程序为：施工准备 → 预制加工管煨弯、支架、吊架 → 确定盒、箱及固定点位置 →支架、吊架固定→盒箱固定 →管线敷设与连接 → 变形缝处理 → 地线跨接3）管内穿线施工程序：施工准备 → 选择导线 → 穿带线 → 清扫管路 → 放线及断线 → 导线与带线的绑扎 → 带护口 → 导线连接 → 导线焊接 → 导线包扎 → 线路检查绝缘摇测二、主要施工方法和技术要求1、暗管敷设（1）暗管敷设的基本要求为：敷设于多尘和潮湿场所的电线管路、管口、管子连接处应作密封处理;电线管路应沿最近的路线敷设并尽量减少弯曲,埋入墙或混凝土内的管子，离表面的净距离不应小于 15mm；埋入地下的电线管路不宜穿过设备基础。（2）预制加工:① 钢管煨弯：管径为 20mm 及以下时，用手板煨弯器。管径为 25mm 及其以上时，使用液压煨弯器。② 管子切断：用钢锯、割管器、砂轮锯进行切管，将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割。切割断口处应平齐不歪斜,管口刮锉光滑、无毛刺，管内铁屑除净。③ 管子套丝：采纳套丝板、套管机。采纳套丝板时，应根据管外径选择相应板牙，套丝过程中，要均匀用力；采纳套丝机时,应注意及时浇冷却液,丝扣不乱不过长,消除渣屑，丝扣洁净清楚.（3)测定盒、箱位置：根据设计要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找正，标出盒、箱实际尺寸位置。（4）固定盒、箱:先稳住盒、箱，然后灌浆，要求砂浆饱满、平整牢固、位置正确。现浇混凝土板墙固定盒、箱加支铁固定;现浇混凝土楼板，将盒子堵好随底板钢筋固定牢，管路配好后，随土建浇灌混凝土施工同时完成。盒、箱安装要求如下表所示:盒、箱安装要求一览表实测项目要求允许偏差（mm）盒、箱水平、垂直位置正确10（砖墙），30（大模板)盒箱 1m 内相邻标高一致2盒子固定垂直2箱子固定垂直3盒、箱口与墙面平齐最大凹进深度 10mm(5）管路连接① 管径 20mm 及其以下钢管，必须用管箍丝扣连接.管箍连接加 φ6 圆钢焊接跨接“ ”,套丝不得有乱扣现象，管口锉平光滑平整，管箍必须使用通丝管箍，接头应牢固紧密,外露丝应不多于 2 扣；管径 25mm 及其以上钢管，可采纳管箍连接或套管焊接，套管长度应为连接管径的 1。5—3 倍...
