电缆沟及电缆井的施工方案

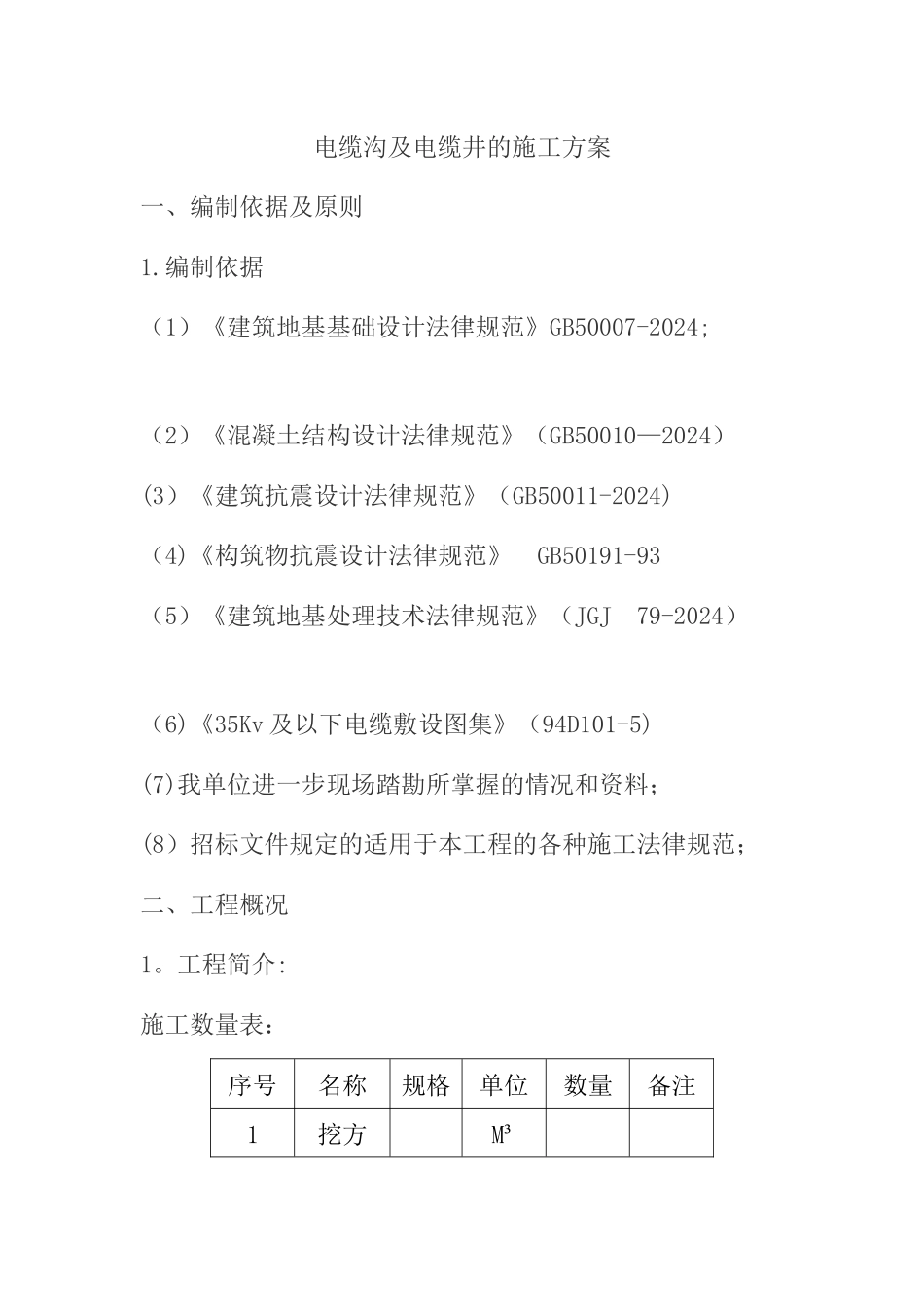

电缆沟及电缆井的施工方案一、编制依据及原则 1.编制依据 （1）《建筑地基基础设计法律规范》GB50007-2024; （2）《混凝土结构设计法律规范》（GB50010—2024） (3）《建筑抗震设计法律规范》（GB50011-2024) （4)《构筑物抗震设计法律规范》 GB50191-93 （5）《建筑地基处理技术法律规范》（JGJ 79-2024） （6)《35Kv 及以下电缆敷设图集》（94D101-5) (7)我单位进一步现场踏勘所掌握的情况和资料； (8）招标文件规定的适用于本工程的各种施工法律规范；二、工程概况1。工程简介:施工数量表：序号名称规格单位数量备注1挖方 M³ 2填方 M³ 3电缆沟 M 4电缆井 座 5钢筋 T 二、施工准备计划及施工方案1。施工人员表：序号工种名称计划人数1砼工 2钢木工 3泥工 4机械工 5普工 合计 2.拟投入的主要施工机械设备表序号机械或设备名称数量1锤子2履带式挖掘机3自卸汽车4机动翻斗车5电动潜水泵6柴油发电机7砂浆拌和机8砼拌和机9电动夯10插入式砼振动器11平板振动器3。主要检验机具配置表序号名称单位数量规格型号备注1水准仪 台 2经纬仪台 3塔尺把 4检测尺把 5检测尺把 6钢卷尺把 7钢卷尺把 8钢板尺 把 9水平尺把 10水平尺把 4.工程投入的主要物资序号名称单位数量1水泥T 2钢筋T 3中粗砂M³ 4碎石 40～15mmM³ 5挖方M³ 6填方M³ 7PVC 塑料管M 8镀锌铁件T 9预制盖板M³ 10 三、电缆井及电缆沟施工 1。施工流程: 电缆沟井及过道路电缆沟：定位放线→沟槽开挖→垫层→底板钢筋绑扎和模板安装→底板混凝土浇捣→排架搭设→板墙钢筋绑扎→内模板和顶板模板安装→顶板钢筋绑扎→外模板安装→混凝土浇捣→拆模→－6×60 镀锌扁钢安装→沟壁粉刷。 2.工程测量 测量控制是施工的根本，因此我们将根据《工程测量法律规范》和甲方、监理机构所提交的坐标点、高程点、《平面布置图》进行施工控制网测量。对甲方、监理机构所提交的坐标点、高程点位进行复测,并对场区内的现状地面标高进行统一复测，建立场区平面控制网,绘制控制网桩位图，施工控制网桩位及测量资料须经各方审定签认后方可实施. 3.电缆沟施工准备 1。沟槽开挖 本工程现场土质情况较好， 实行人工配合机械严格按施工设计边坡进行,边坡为 1：0.3，沟槽两侧留 0.3m 的操作面宽.若遇到周边环境较差不适合机械开挖的段面，采纳人工进行开挖.在开挖过程中将开挖出的余土就近堆放，但堆放点距沟槽边不少于 5 米.沟底应按千分之三设置纵坡,...
