电缆沟及电缆井的现场施工方法

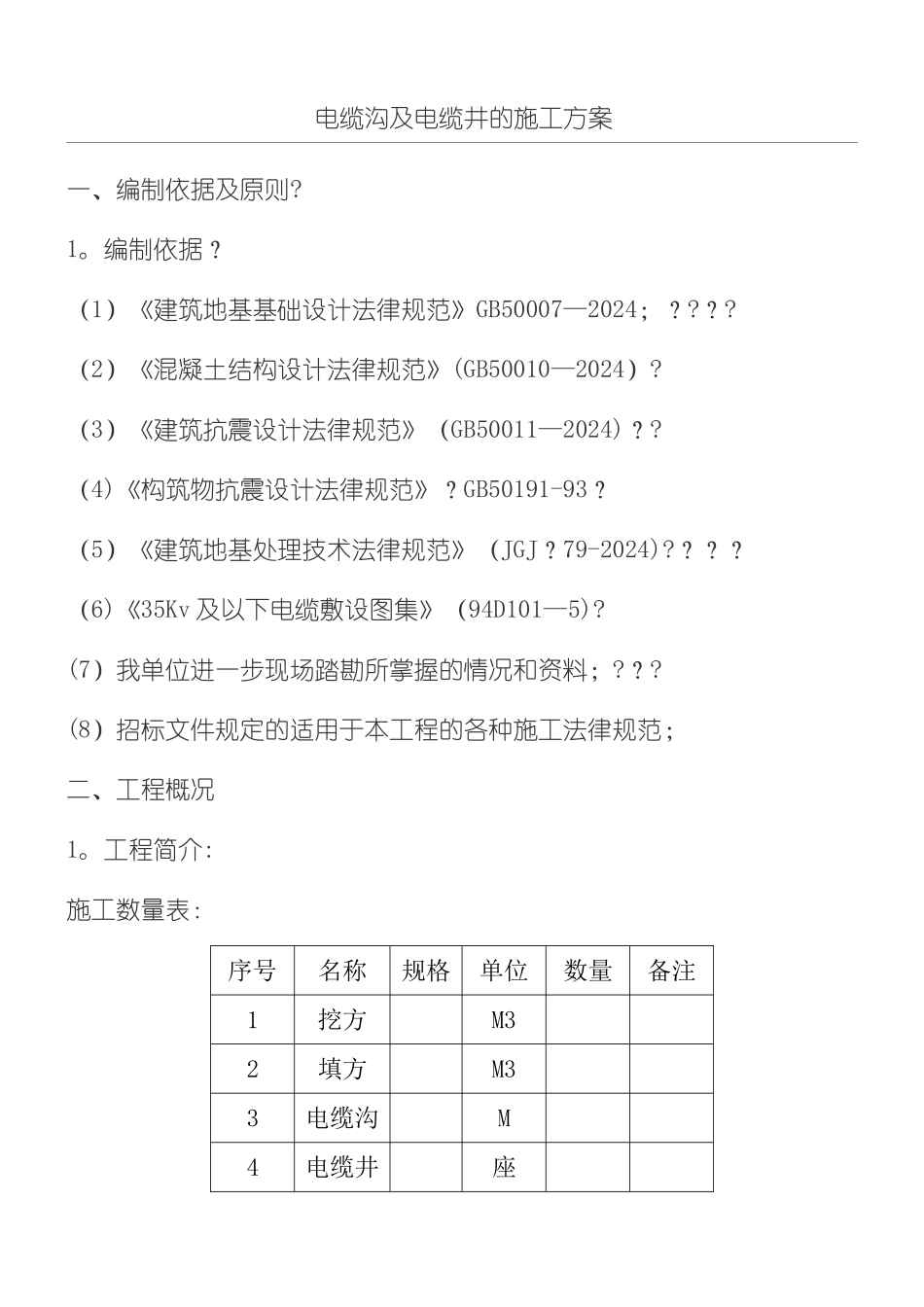

电缆沟及电缆井的施工方案一、编制依据及原则?1。编制依据？（1）《建筑地基基础设计法律规范》GB50007—2024；？?？?（2）《混凝土结构设计法律规范》(GB50010—2024）?（3）《建筑抗震设计法律规范》（GB50011—2024)？?（4)《构筑物抗震设计法律规范》？GB50191-93？（5）《建筑地基处理技术法律规范》（JGJ？79-2024)?？？？（6)《35Kv 及以下电缆敷设图集》（94D101—5)?(7）我单位进一步现场踏勘所掌握的情况和资料；?？?(8）招标文件规定的适用于本工程的各种施工法律规范；二、工程概况1。工程简介:施工数量表：序号名称规格单位数量备注1挖方M32填方M33电缆沟M4电缆井座5钢筋T二、施工准备计划及施工方案1.施工人员表：序号工种名称计划人数1砼工2钢木工3泥工4机械工5普工合计2。拟投入的主要施工机械设备表序号机械或设备名称数量1锤子2履带式挖掘机3自卸汽车4机动翻斗车5电动潜水泵6柴油发电机7砂浆拌和机8砼拌和机9电动夯10插入式砼振动器11平板振动器3。主要检验机具配置表序号名称单位数量规格型号备注1水准仪？台2经纬仪台3塔尺把4检测尺把5检测尺把6钢卷尺把7钢卷尺把8钢板尺?把9水平尺把10水平尺把4.工程投入的主要物资序号名称单位数量1水泥T2钢筋T3中粗砂M34碎石 40～15mmM35挖方M36填方M37PVC 塑料管M8镀锌铁件T9预制盖板M310三、电缆井及电缆沟施工?1。施工流程：？电缆沟井及过道路电缆沟:定位放线→沟槽开挖→垫层→底板钢筋绑扎和模板安装→底板混凝土浇捣→排架搭设→板墙钢筋绑扎→内模板和顶板模板安装→顶板钢筋绑扎→外模板安装→混凝土浇捣→拆模→－6×60 镀锌扁钢安装→沟壁粉刷.?2.工程测量？测量控制是施工的根本，因此我们将根据《工程测量法律规范》和甲方、监理机构所提交的坐标点、高程点、《平面布置图》进行施工控制网测量。对甲方、监理机构所提交的坐标点、高程点位进行复测,并对场区内的现状地面标高进行统一复测，建立场区平面控制网，绘制控制网桩位图,施工控制网桩位及测量资料须经各方审定签认后方可实施。?3。电缆沟施工准备？1。沟槽开挖？本工程现场土质情况较好，?实行人工配合机械严格按施工设计边坡进行，边坡为 1：0.3,沟槽两侧留 0。3m 的操作面宽。若遇到周边环境较差不适合机械开挖的段面，采纳人工进行开挖。在开挖过程中将开挖出的余土就近堆放，但堆放点距沟槽边不少于 5 米。沟底应按千分之三设置纵坡,每 50 米设置设置 φ500 深 0。5 米的集水井，沟槽开挖过程中及...
