电缆沟道施工方案

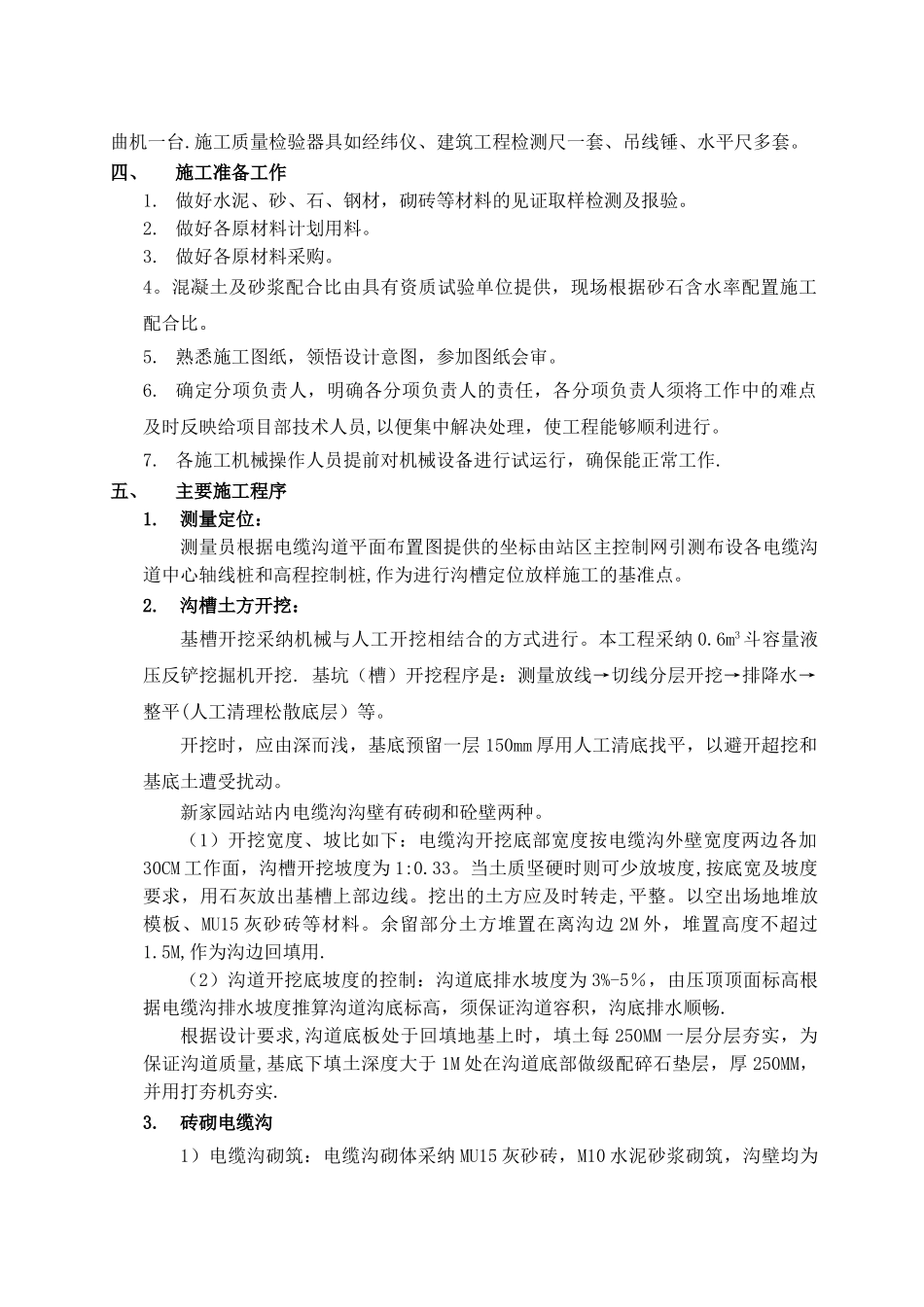

山西朔州怀仁新家园 110kV 变电站新建工程（土建工程）电缆沟道施工方案一、编制依据《建筑工程施工质量验收统一标准》 （GB50300-2024）《建筑地基基础工程施工质量验收法律规范》 （ GB50202-2024)《砌体结构工程施工质量验收法律规范》 (GB50203—2024）《混凝土结构工程施工质量验收法律规范》 （ GB50204－2024)《混凝土质量控制标准》 （ GB50164—2024）《输变电工程安全质量过程控制数码照片管理工作要求》基建安质[2024]56《国家电网公司电力安全工作规程(电网建设部分）》(国家电网安质(2024）212）《国家电网公司输变电工程标准工艺管理办法》（国网（基建/3）186—2024）《国家电网公司基建质量管理规定》 （国网（基建/2)112-2024)二、工程概况（1）电缆沟选型：配电装置区不设置电缆支沟，采纳电缆埋管；本站主电缆沟宽采纳 800mm、1000mm、1200mm。有利于盖板的标准化制作。（2）电缆沟构造：沟深≤1000mm 的电缆沟采纳砖砌体结构，沟壁内抹防水砂浆，砌体沟体顶部设置预制压顶.沟深＞1000mm 或离路边距离＜1000mm 时，沟体采纳现浇混凝土沟体；电缆沟沟壁高出场地地坪 100mm。且每隔一定距离设置过水槽。穿越道路时采纳现浇钢筋混凝土电缆暗沟。序号名 称单 位数 量备注1站内主电缆沟长度m160800＊8001101000*10002配电室内主电缆沟长度m1001200＊120040800＊80060600*600三、人员机械安排班组人员:全站电缆沟道的施工安排普工 6 人，泥工 2 人，木工 2 人，钢筋工 2 人负责；机械:挖机一部、手推翻斗车五部、插入式振动棒四台、钢筋调直机一台、钢筋弯曲机一台.施工质量检验器具如经纬仪、建筑工程检测尺一套、吊线锤、水平尺多套。四、施工准备工作1. 做好水泥、砂、石、钢材，砌砖等材料的见证取样检测及报验。2. 做好各原材料计划用料。3. 做好各原材料采购。4。混凝土及砂浆配合比由具有资质试验单位提供，现场根据砂石含水率配置施工配合比。5. 熟悉施工图纸，领悟设计意图，参加图纸会审。6. 确定分项负责人，明确各分项负责人的责任，各分项负责人须将工作中的难点及时反映给项目部技术人员,以便集中解决处理，使工程能够顺利进行。7. 各施工机械操作人员提前对机械设备进行试运行，确保能正常工作.五、主要施工程序1.测量定位：测量员根据电缆沟道平面布置图提供的坐标由站区主控制网引测布设各电缆沟道中心轴线桩和高程控制桩,作为进行沟槽定位放样施工的基准点。2.沟槽土方开挖：基槽...
