盖梁抱箍法施工计算书

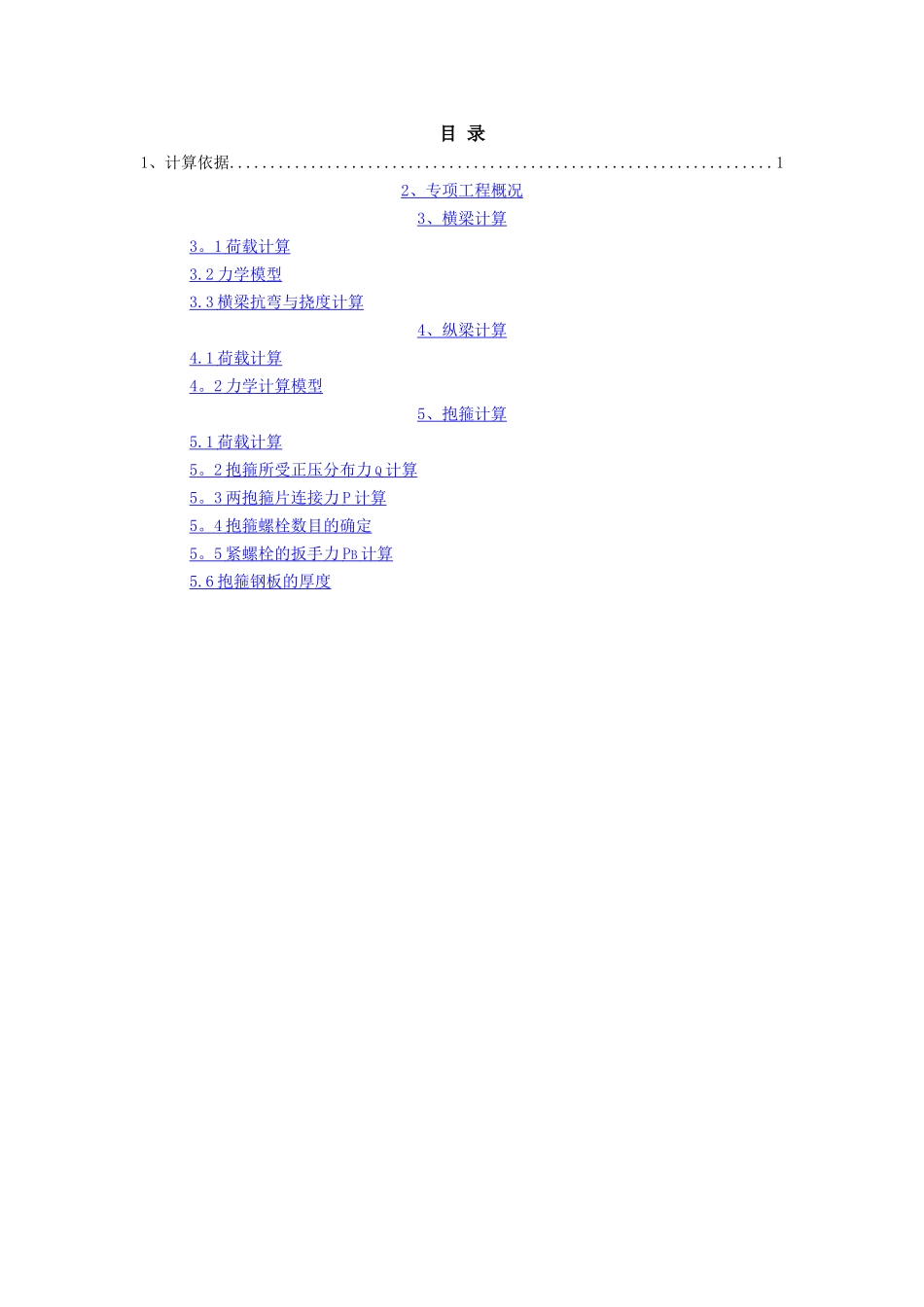

盖梁抱箍法施工计算书_第1页
1/7

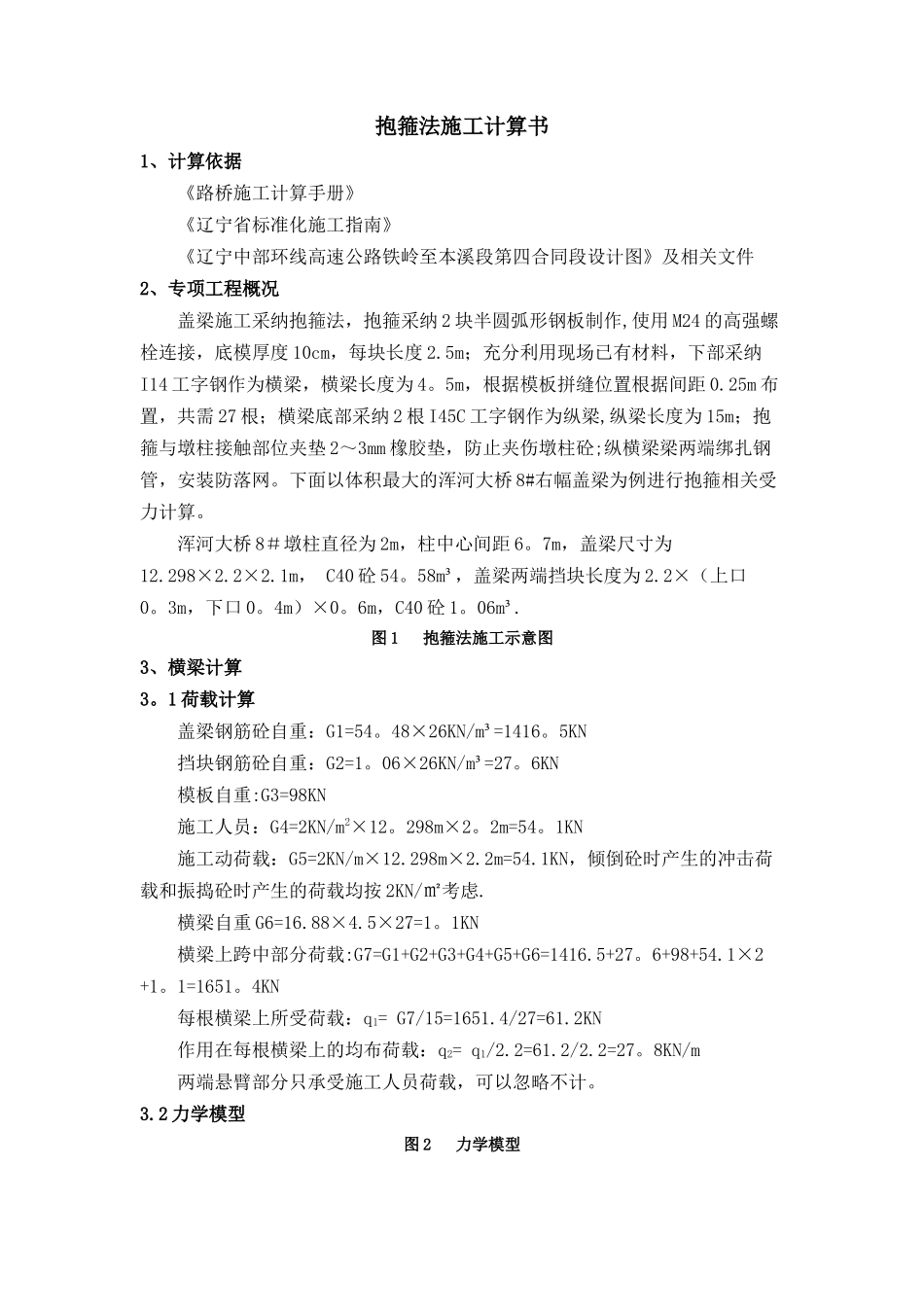

盖梁抱箍法施工计算书_第2页
2/7

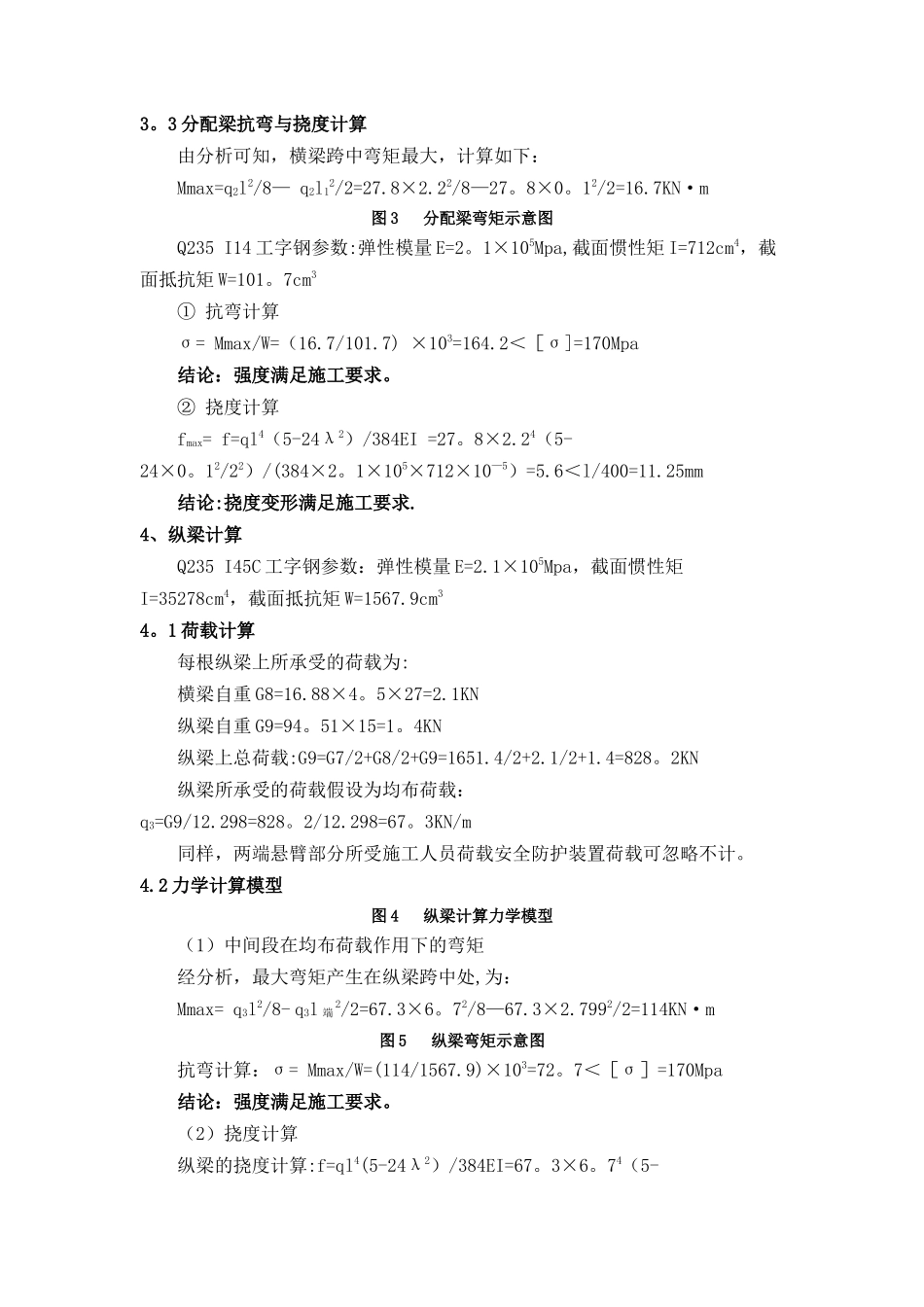

盖梁抱箍法施工计算书_第3页
3/7
目 录1、计算依据...................................................................12 、专项工程概况 3 、横梁计算 3 。 1 荷载计算 3.2 力学模型 3.3 横梁抗弯与挠度计算 4 、纵梁计算 4.1 荷载计算 4 。 2 力学计算模型 5 、抱箍计算 5.1 荷载计算 5 。 2 抱箍所受正压分布力 Q 计算 5 。 3 两抱箍片连接力 P 计算 5 。 4 抱箍螺栓数目的确定 5 。 5 紧螺栓的扳手力 PB 计算 5.6 抱箍钢板的厚度 抱箍法施工计算书1、计算依据《路桥施工计算手册》《辽宁省标准化施工指南》《辽宁中部环线高速公路铁岭至本溪段第四合同段设计图》及相关文件2、专项工程概况盖梁施工采纳抱箍法,抱箍采纳 2 块半圆弧形钢板制作,使用 M24 的高强螺栓连接,底模厚度 10cm,每块长度 2.5m;充分利用现场已有材料,下部采纳I14 工字钢作为横梁,横梁长度为 4。5m,根据模板拼缝位置根据间距 0.25m 布置,共需 27 根;横梁底部采纳 2 根 I45C 工字钢作为纵梁,纵梁长度为 15m;抱箍与墩柱接触部位夹垫 2~3mm 橡胶垫,防止夹伤墩柱砼;纵横梁梁两端绑扎钢管,安装防落网。下面以体积最大的浑河大桥 8#右幅盖梁为例进行抱箍相关受力计算。浑河大桥 8#墩柱直径为 2m,柱中心间距 6。7m,盖梁尺寸为12.298×2.2×2.1m, C40 砼 54。58m³,盖梁两端挡块长度为 2.2×(上口0。3m,下口 0。4m)×0。6m,C40 砼 1。06m³.图 1 抱箍法施工示意图3、横梁计算3。1 荷载计算盖梁钢筋砼自重:G1=54。48×26KN/m³=1416。5KN挡块钢筋砼自重:G2=1。06×26KN/m³=27。6KN模板自重:G3=98KN施工人员:G4=2KN/m2×12。298m×2。2m=54。1KN 施工动荷载:G5=2KN/m×12.298m×2.2m=54.1KN,倾倒砼时产生的冲击荷载和振捣砼时产生的荷载均按 2KN/㎡考虑.横梁自重 G6=16.88×4.5×27=1。1KN横梁上跨中部分荷载:G7=G1+G2+G3+G4+G5+G6=1416.5+27。6+98+54.1×2+1。1=1651。4KN每根横梁上所受荷载:q1= G7/15=1651.4/27=61.2KN作用在每根横梁上的均布荷载:q2= q1/2.2=61.2/2.2=27。8KN/m两端悬臂部分只承受施工人员荷载,可以忽略不计。3.2 力学模型图 2 力学模型3。3 分配梁抗弯与挠度计算由分析可知,横梁跨中弯矩最大,计算如下:Mmax=q2l2/8— q2l12/2=27.8×2.22/8—27。8×0。12/2=16.7KN·m图 3 分配梁弯矩示意图Q235 I14 工字钢参数:弹性模量 E=2。1×105Mpa,截面惯性矩 I=71...
