弱电音频视频系统施工

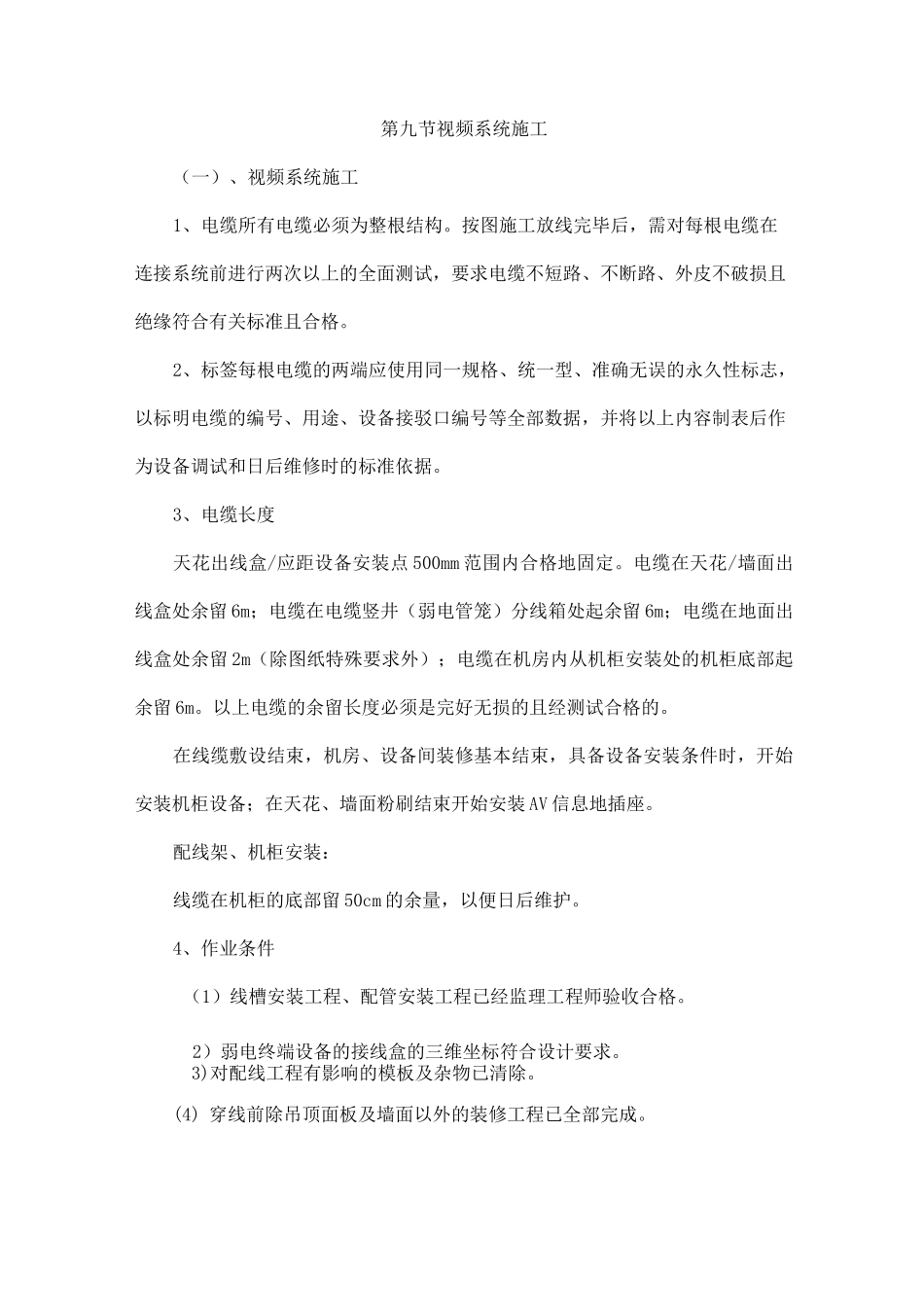

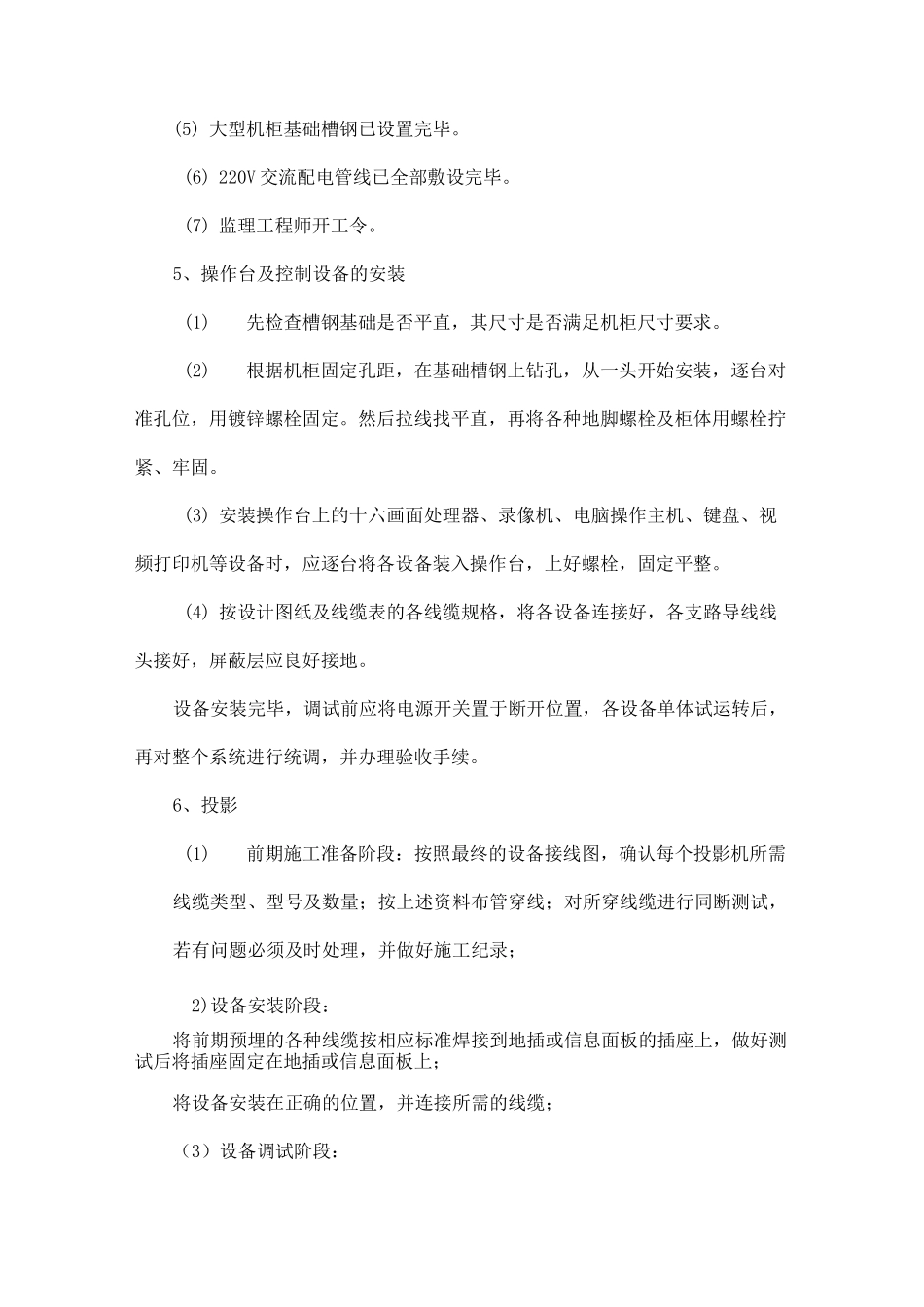

第九节视频系统施工（一）、视频系统施工1、电缆所有电缆必须为整根结构。按图施工放线完毕后，需对每根电缆在连接系统前进行两次以上的全面测试，要求电缆不短路、不断路、外皮不破损且绝缘符合有关标准且合格。2、标签每根电缆的两端应使用同一规格、统一型、准确无误的永久性标志，以标明电缆的编号、用途、设备接驳口编号等全部数据，并将以上内容制表后作为设备调试和日后维修时的标准依据。3、电缆长度天花出线盒/应距设备安装点 500mm 范围内合格地固定。电缆在天花/墙面出线盒处余留 6m；电缆在电缆竖井（弱电管笼）分线箱处起余留 6m；电缆在地面出线盒处余留 2m（除图纸特殊要求外）；电缆在机房内从机柜安装处的机柜底部起余留 6m。以上电缆的余留长度必须是完好无损的且经测试合格的。在线缆敷设结束，机房、设备间装修基本结束，具备设备安装条件时，开始安装机柜设备；在天花、墙面粉刷结束开始安装 AV 信息地插座。配线架、机柜安装：线缆在机柜的底部留 50cm 的余量，以便日后维护。4、作业条件（1）线槽安装工程、配管安装工程已经监理工程师验收合格。2）弱电终端设备的接线盒的三维坐标符合设计要求。3)对配线工程有影响的模板及杂物已清除。(4) 穿线前除吊顶面板及墙面以外的装修工程已全部完成。(5) 大型机柜基础槽钢已设置完毕。(6) 220V 交流配电管线已全部敷设完毕。(7) 监理工程师开工令。5、操作台及控制设备的安装(1)先检查槽钢基础是否平直，其尺寸是否满足机柜尺寸要求。(2)根据机柜固定孔距，在基础槽钢上钻孔，从一头开始安装，逐台对准孔位，用镀锌螺栓固定。然后拉线找平直，再将各种地脚螺栓及柜体用螺栓拧紧、牢固。(3) 安装操作台上的十六画面处理器、录像机、电脑操作主机、键盘、视频打印机等设备时，应逐台将各设备装入操作台，上好螺栓，固定平整。(4) 按设计图纸及线缆表的各线缆规格，将各设备连接好，各支路导线线头接好，屏蔽层应良好接地。设备安装完毕，调试前应将电源开关置于断开位置，各设备单体试运转后，再对整个系统进行统调，并办理验收手续。6、投影(1)前期施工准备阶段：按照最终的设备接线图，确认每个投影机所需线缆类型、型号及数量；按上述资料布管穿线；对所穿线缆进行同断测试，若有问题必须及时处理，并做好施工纪录；2)设备安装阶段：将前期预埋的各种线缆按相应标准焊接到地插或信息面板的插座上，做好测试后将插座固定在地插或信息面板上；将设备安装在正确的...
