功放接线示意图

功放接线示意图_第1页
1/12
功放接线示意图_第2页
2/12
功放接线示意图_第3页
3/12

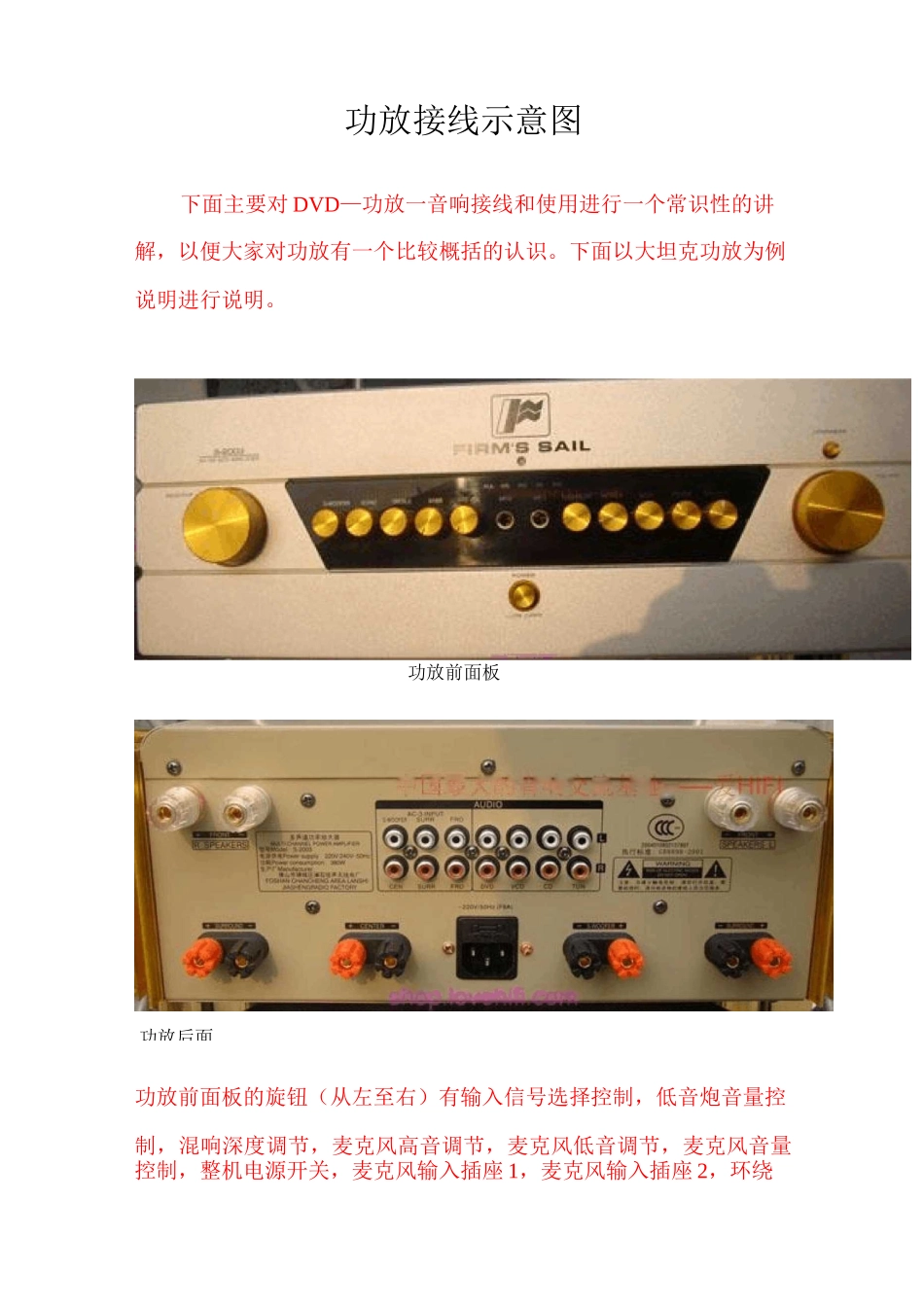

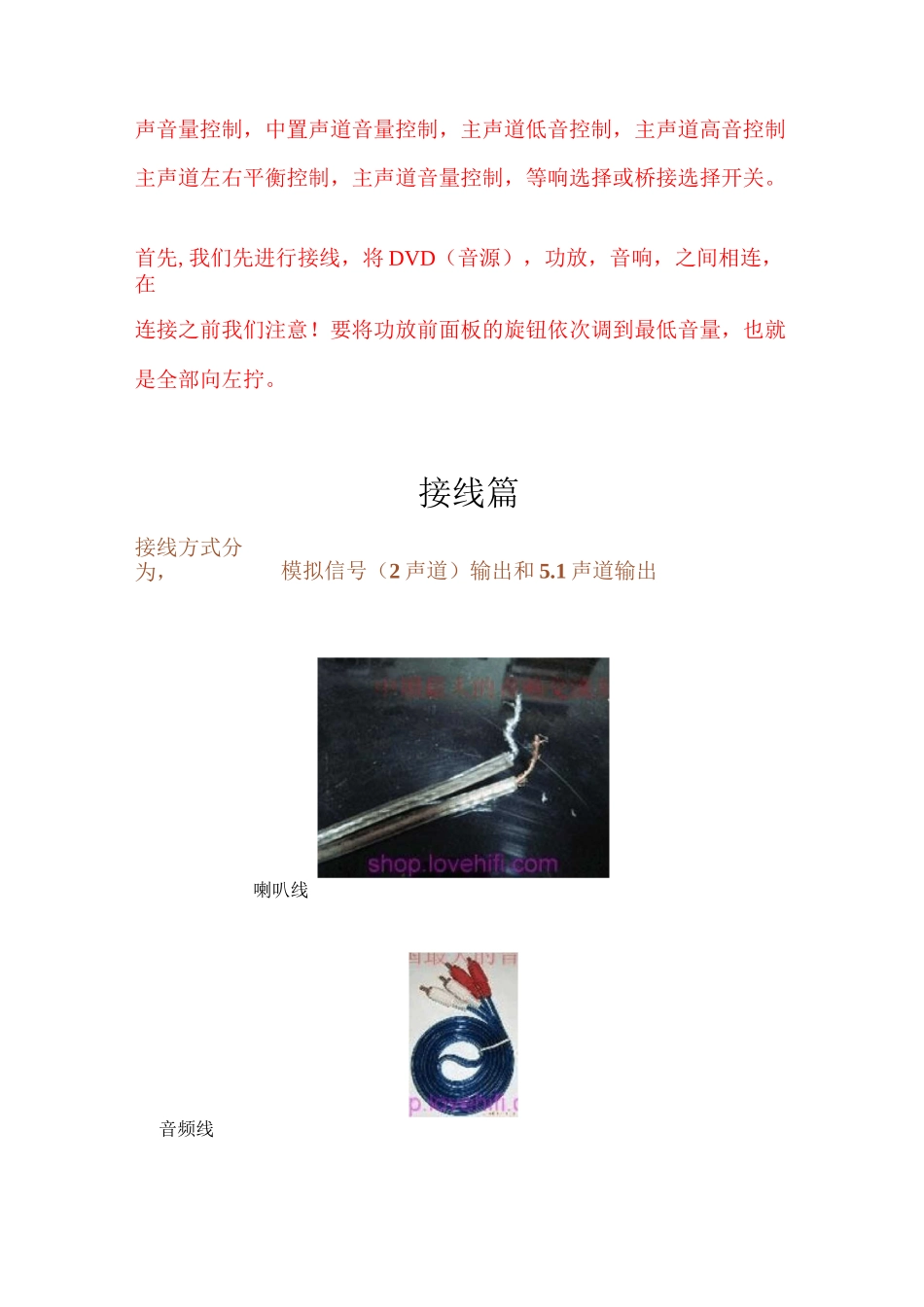

屮国皿打匕 1汕「•••:7 古功放后面功放接线示意图下面主要对 DVD—功放一音响接线和使用进行一个常识性的讲解,以便大家对功放有一个比较概括的认识。下面以大坦克功放为例说明进行说明。功放前面板功放前面板的旋钮(从左至右)有输入信号选择控制,低音炮音量控制,混响深度调节,麦克风高音调节,麦克风低音调节,麦克风音量控制,整机电源开关,麦克风输入插座 1,麦克风输入插座 2,环绕声音量控制,中置声道音量控制,主声道低音控制,主声道高音控制主声道左右平衡控制,主声道音量控制,等响选择或桥接选择开关。首先,我们先进行接线,将 DVD(音源),功放,音响,之间相连,在连接之前我们注意!要将功放前面板的旋钮依次调到最低音量,也就是全部向左拧。接线篇接线方式分为,模拟信号(2 声道)输出和 5.1 声道输出喇叭线音频线SUBWOOFE (低音炮接口)5.1 声道输出接线两种线材,音频线和喇叭线,音频线用于连接 DVD(音源)与功放,喇叭线用于连接功放与音响这种是家庭影院较多使用的方式,先把 DVD 与您的电视相连接:电视与 DVD 的连接,只需一根音频线,一端插在电视后边的黄色插口(标识大多为:视频音频输入),另一端插在 DVD 后面板的黄色插口(标识为:TVOUT)再将 DVD 与功放相连,音频线的一段有两个颜色的接头(红白),先将音频线一端插在 DVD 的后接口面板上共有 6 个接口,依次是FRONTLR(前置主音箱接口)REARLR(环绕接口)CENTER(中置接口)DVD 后面板输出接口处5.1 声道接线,需要将音频线依次插入这三组接口,音频线的另一端我们也要插入对应功放的三组接口内(DVD)FRONTL 连接(功放)FRO 白色接口(DVD)FRONTR 连接(功放)FRO 红色接口(DVD)REARL 连接(功放)SURR 白色接口(DVD)REARR 连接(功放)SURR 红色接口(DVD)CENTER 连接(功放)CEN 接口(DVD)SUBWOOFER 连接(功放)S-WOOFER 接口屮接口$WOOFEAUDIORRFROI]DVDVCD—1-1jLh1j-卄-X4JT1"皿 J-220V^OHz(F8A)I,'x■ “ 如果都依次对应插完,那就已经成功将 DVD 与功放连接上了。功放与音响连接功放与音响连接就需要我们用到另一种线材喇叭线喇叭线将喇叭线的一端接入功放后面板一个英文标识接口之后,喇叭线的另一端就要接入对应的音箱接口,如上图。注意:在一组接口处是有正负极之分的,如果音箱是大型扬声器,务必将喇叭线两端的正负极对应连接,否则音质会大打折扣。例如:如果先接前置左音箱,那么先将喇叭线的一...
