砌体工程技术交底通用版

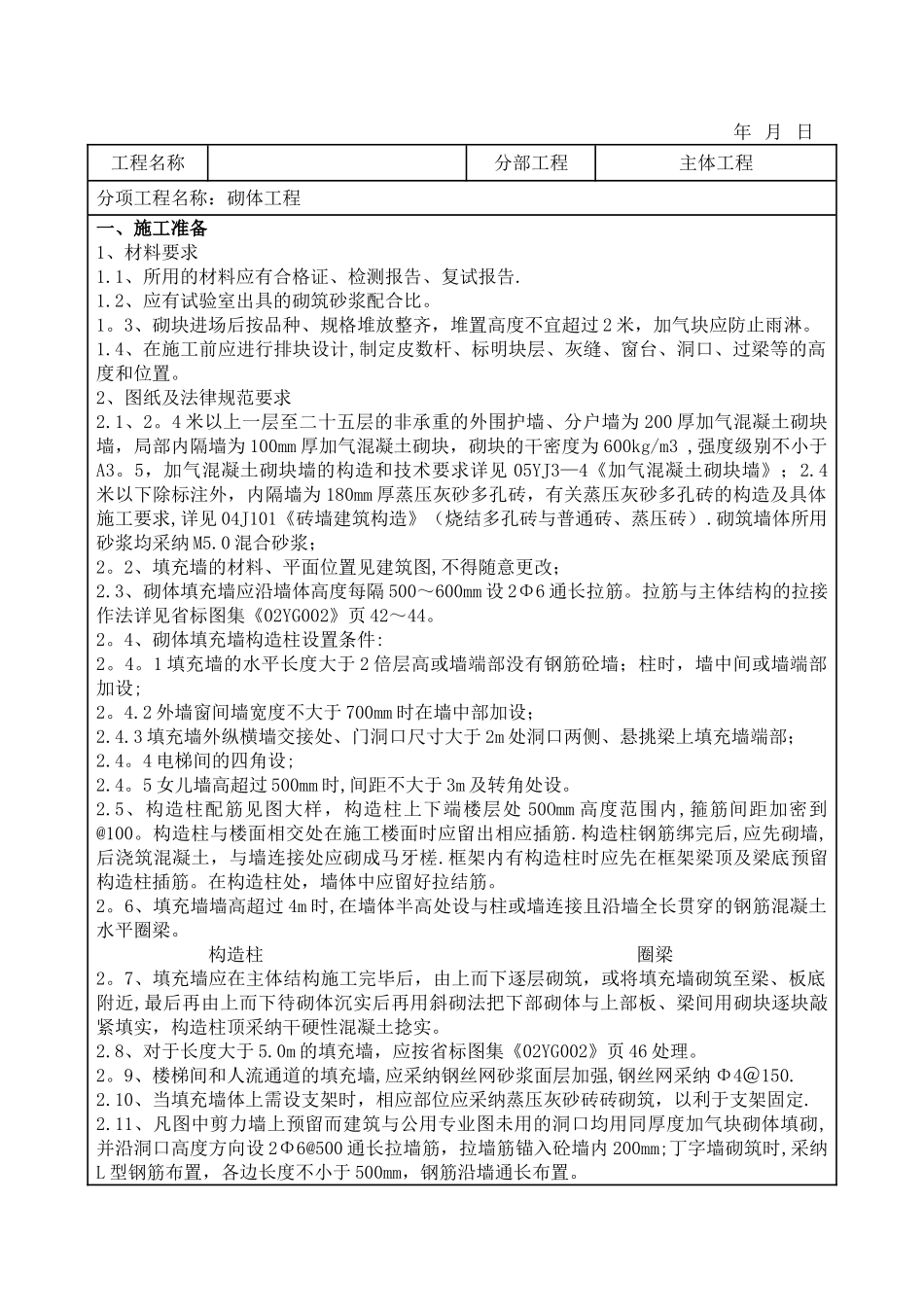

砌体工程技术交底通用版_第1页
1/7
砌体工程技术交底通用版_第2页
2/7
砌体工程技术交底通用版_第3页
3/7
年 月 日工程名称分部工程主体工程分项工程名称:砌体工程一、施工准备 1、材料要求1.1、所用的材料应有合格证、检测报告、复试报告.1.2、应有试验室出具的砌筑砂浆配合比。1。3、砌块进场后按品种、规格堆放整齐,堆置高度不宜超过 2 米,加气块应防止雨淋。1.4、在施工前应进行排块设计,制定皮数杆、标明块层、灰缝、窗台、洞口、过梁等的高度和位置。2、图纸及法律规范要求2.1、2。4 米以上一层至二十五层的非承重的外围护墙、分户墙为 200 厚加气混凝土砌块墙,局部内隔墙为 100mm 厚加气混凝土砌块,砌块的干密度为 600kg/m3 ,强度级别不小于A3。5,加气混凝土砌块墙的构造和技术要求详见 05YJ3—4《加气混凝土砌块墙》;2.4米以下除标注外,内隔墙为 180mm 厚蒸压灰砂多孔砖,有关蒸压灰砂多孔砖的构造及具体施工要求,详见 04J101《砖墙建筑构造》(烧结多孔砖与普通砖、蒸压砖).砌筑墙体所用砂浆均采纳 M5.0 混合砂浆;2。2、填充墙的材料、平面位置见建筑图,不得随意更改;2.3、砌体填充墙应沿墙体高度每隔 500~600mm 设 2Φ6 通长拉筋。拉筋与主体结构的拉接作法详见省标图集《02YG002》页 42~44。2。4、砌体填充墙构造柱设置条件:2。4。1 填充墙的水平长度大于 2 倍层高或墙端部没有钢筋砼墙;柱时,墙中间或墙端部加设; 2。4.2 外墙窗间墙宽度不大于 700mm 时在墙中部加设;2.4.3 填充墙外纵横墙交接处、门洞口尺寸大于 2m 处洞口两侧、悬挑梁上填充墙端部; 2.4。4 电梯间的四角设;2.4。5 女儿墙高超过 500mm 时,间距不大于 3m 及转角处设。2.5、构造柱配筋见图大样,构造柱上下端楼层处 50Omm 高度范围内,箍筋间距加密到@100。构造柱与楼面相交处在施工楼面时应留出相应插筋.构造柱钢筋绑完后,应先砌墙,后浇筑混凝土,与墙连接处应砌成马牙槎.框架内有构造柱时应先在框架梁顶及梁底预留构造柱插筋。在构造柱处,墙体中应留好拉结筋。2。6、填充墙墙高超过 4m 时,在墙体半高处设与柱或墙连接且沿墙全长贯穿的钢筋混凝土水平圈梁。构造柱 圈梁2。7、填充墙应在主体结构施工完毕后,由上而下逐层砌筑,或将填充墙砌筑至梁、板底附近,最后再由上而下待砌体沉实后再用斜砌法把下部砌体与上部板、梁间用砌块逐块敲紧填实,构造柱顶采纳干硬性混凝土捻实。2.8、对于长度大于 5.0m 的填充墙,应按省标图集《02YG002》页 46 处理。2。9、楼梯间和人流通道的填充墙,应采纳钢丝网砂浆面层加...
