硅PU面层施工方案

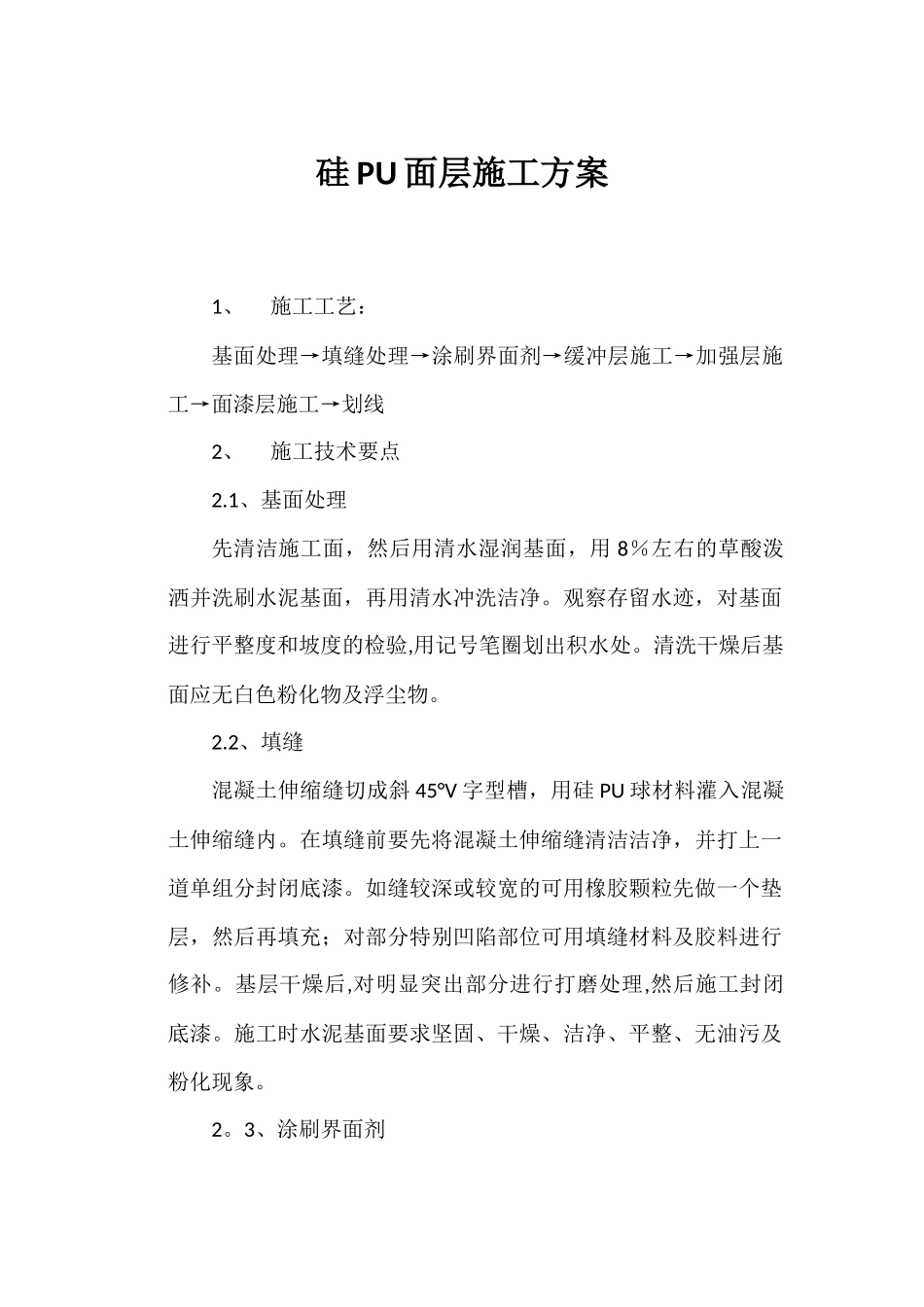

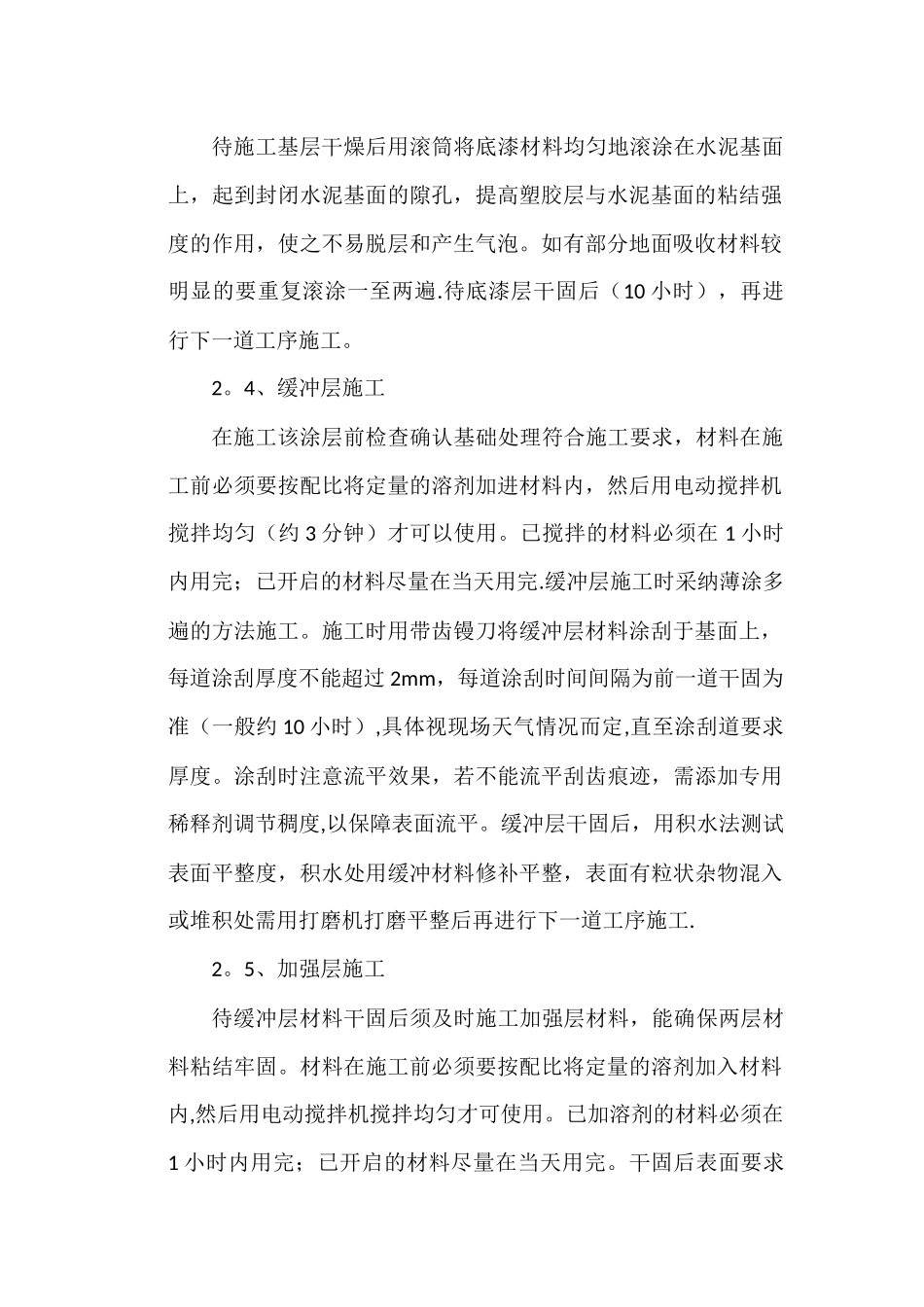

硅 PU 面层施工方案1、施工工艺：基面处理→填缝处理→涂刷界面剂→缓冲层施工→加强层施工→面漆层施工→划线2、施工技术要点2.1、基面处理先清洁施工面，然后用清水湿润基面，用 8％左右的草酸泼洒并洗刷水泥基面，再用清水冲洗洁净。观察存留水迹，对基面进行平整度和坡度的检验,用记号笔圈划出积水处。清洗干燥后基面应无白色粉化物及浮尘物。2.2、填缝混凝土伸缩缝切成斜 45°V 字型槽，用硅 PU 球材料灌入混凝土伸缩缝内。在填缝前要先将混凝土伸缩缝清洁洁净，并打上一道单组分封闭底漆。如缝较深或较宽的可用橡胶颗粒先做一个垫层，然后再填充；对部分特别凹陷部位可用填缝材料及胶料进行修补。基层干燥后,对明显突出部分进行打磨处理,然后施工封闭底漆。施工时水泥基面要求坚固、干燥、洁净、平整、无油污及粉化现象。2。3、涂刷界面剂待施工基层干燥后用滚筒将底漆材料均匀地滚涂在水泥基面上，起到封闭水泥基面的隙孔，提高塑胶层与水泥基面的粘结强度的作用，使之不易脱层和产生气泡。如有部分地面吸收材料较明显的要重复滚涂一至两遍.待底漆层干固后（10 小时），再进行下一道工序施工。2。4、缓冲层施工在施工该涂层前检查确认基础处理符合施工要求，材料在施工前必须要按配比将定量的溶剂加进材料内，然后用电动搅拌机搅拌均匀（约 3 分钟）才可以使用。已搅拌的材料必须在 1 小时内用完；已开启的材料尽量在当天用完.缓冲层施工时采纳薄涂多遍的方法施工。施工时用带齿镘刀将缓冲层材料涂刮于基面上，每道涂刮厚度不能超过 2mm，每道涂刮时间间隔为前一道干固为准（一般约 10 小时）,具体视现场天气情况而定,直至涂刮道要求厚度。涂刮时注意流平效果，若不能流平刮齿痕迹，需添加专用稀释剂调节稠度,以保障表面流平。缓冲层干固后，用积水法测试表面平整度，积水处用缓冲材料修补平整，表面有粒状杂物混入或堆积处需用打磨机打磨平整后再进行下一道工序施工.2。5、加强层施工待缓冲层材料干固后须及时施工加强层材料，能确保两层材料粘结牢固。材料在施工前必须要按配比将定量的溶剂加入材料内,然后用电动搅拌机搅拌均匀才可使用。已加溶剂的材料必须在1 小时内用完；已开启的材料尽量在当天用完。干固后表面要求平整光滑，若在施工过程中混入杂物或不平处需修整平滑才能进行下一道工序，施工方法同缓冲层一样。2.6、面漆层施工硅 PU 球场面漆为双组份材料，由 A 组分固化剂和 B 组分色漆组成,配比为 A（固...
