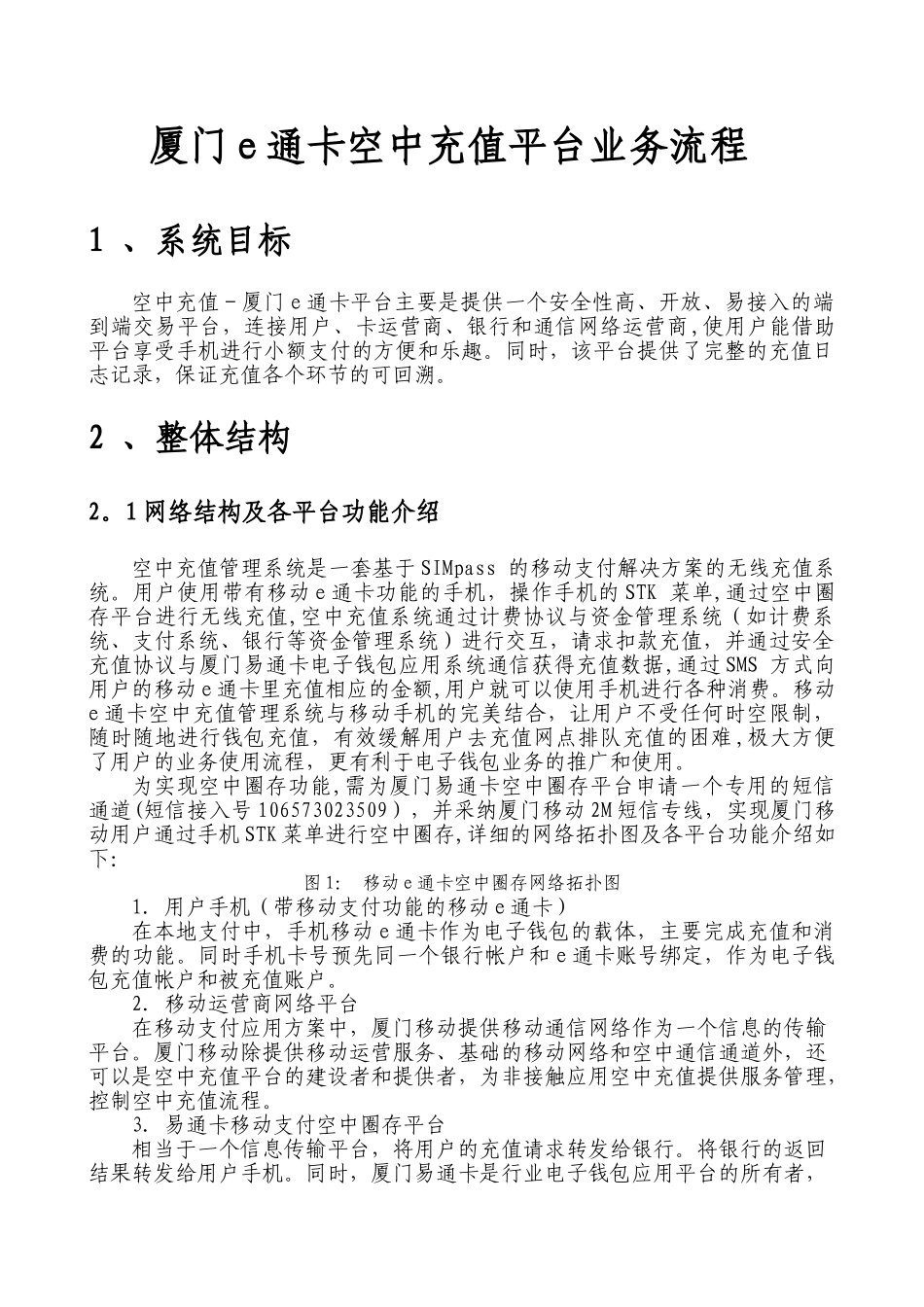

厦门 e 通卡空中充值平台业务流程1 、系统目标空中充值－厦门 e 通卡平台主要是提供一个安全性高、开放、易接入的端到端交易平台，连接用户、卡运营商、银行和通信网络运营商,使用户能借助平台享受手机进行小额支付的方便和乐趣。同时，该平台提供了完整的充值日志记录，保证充值各个环节的可回溯。2 、整体结构2。1 网络结构及各平台功能介绍空中充值管理系统是一套基于 SIMpass 的移动支付解决方案的无线充值系统。用户使用带有移动 e 通卡功能的手机，操作手机的 STK 菜单,通过空中圈存平台进行无线充值,空中充值系统通过计费协议与资金管理系统（如计费系统、支付系统、银行等资金管理系统）进行交互，请求扣款充值，并通过安全充值协议与厦门易通卡电子钱包应用系统通信获得充值数据,通过 SMS 方式向用户的移动 e 通卡里充值相应的金额,用户就可以使用手机进行各种消费。移动e 通卡空中充值管理系统与移动手机的完美结合，让用户不受任何时空限制，随时随地进行钱包充值，有效缓解用户去充值网点排队充值的困难,极大方便了用户的业务使用流程，更有利于电子钱包业务的推广和使用。为实现空中圈存功能,需为厦门易通卡空中圈存平台申请一个专用的短信通道(短信接入号 106573023509），并采纳厦门移动 2M 短信专线，实现厦门移动用户通过手机 STK 菜单进行空中圈存,详细的网络拓扑图及各平台功能介绍如下： 图 1： 移动 e 通卡空中圈存网络拓扑图1. 用户手机（带移动支付功能的移动 e 通卡）在本地支付中，手机移动 e 通卡作为电子钱包的载体，主要完成充值和消费的功能。同时手机卡号预先同一个银行帐户和 e 通卡账号绑定，作为电子钱包充值帐户和被充值账户。2．移动运营商网络平台在移动支付应用方案中，厦门移动提供移动通信网络作为一个信息的传输平台。厦门移动除提供移动运营服务、基础的移动网络和空中通信通道外，还可以是空中充值平台的建设者和提供者，为非接触应用空中充值提供服务管理，控制空中充值流程。3．易通卡移动支付空中圈存平台相当于一个信息传输平台，将用户的充值请求转发给银行。将银行的返回结果转发给用户手机。同时，厦门易通卡是行业电子钱包应用平台的所有者，上发注册命令验证 MAC1 ，推断是新用户注册还是老用户重复 注 册 。 存 入 个 人 信息。CardServer下发注册结果命令验证 MAC1 ，允许用户进行钱包充值，充值同步等操作。第二条为用户提供小额支付电子钱...
