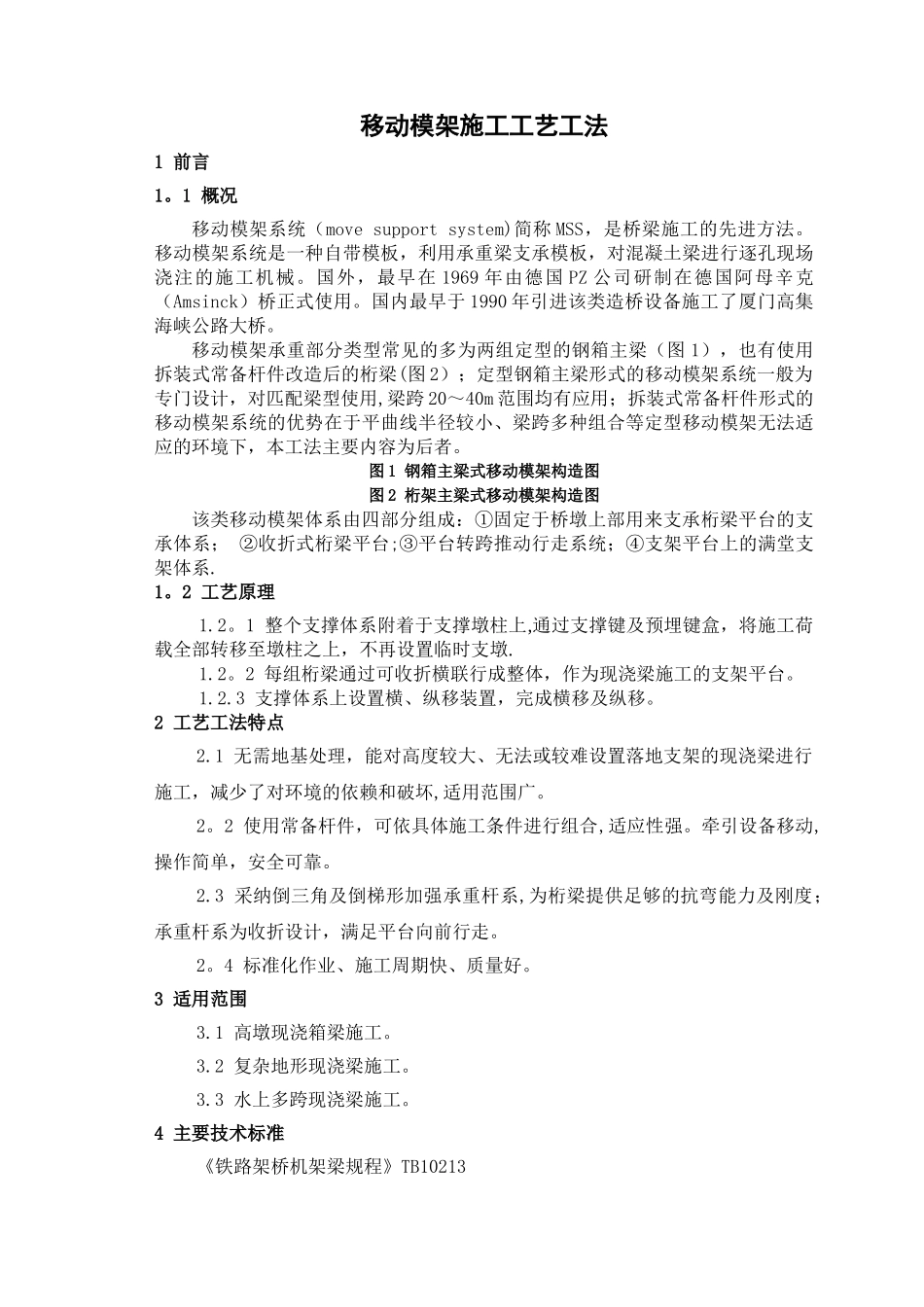

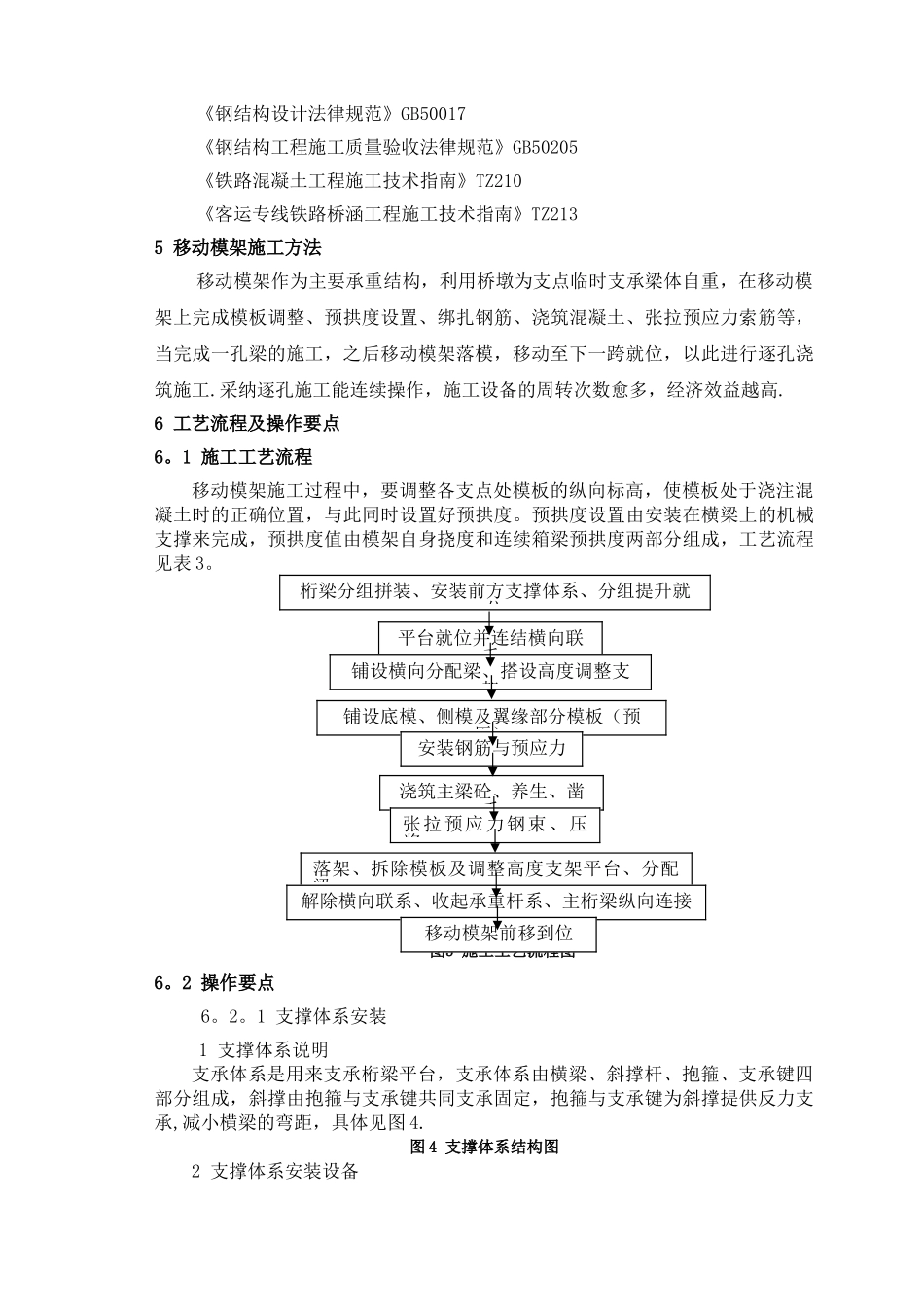

移动模架施工工艺工法1 前言1。1 概况移动模架系统(move support system)简称 MSS,是桥梁施工的先进方法。移动模架系统是一种自带模板,利用承重梁支承模板,对混凝土梁进行逐孔现场浇注的施工机械。国外,最早在 1969 年由德国 PZ 公司研制在德国阿母辛克(Amsinck)桥正式使用。国内最早于 1990 年引进该类造桥设备施工了厦门高集海峡公路大桥。移动模架承重部分类型常见的多为两组定型的钢箱主梁(图 1),也有使用拆装式常备杆件改造后的桁梁(图 2);定型钢箱主梁形式的移动模架系统一般为专门设计,对匹配梁型使用,梁跨 20~40m 范围均有应用;拆装式常备杆件形式的移动模架系统的优势在于平曲线半径较小、梁跨多种组合等定型移动模架无法适应的环境下,本工法主要内容为后者。图 1 钢箱主梁式移动模架构造图图 2 桁架主梁式移动模架构造图该类移动模架体系由四部分组成:①固定于桥墩上部用来支承桁梁平台的支承体系; ②收折式桁梁平台;③平台转跨推动行走系统;④支架平台上的满堂支架体系.1。2 工艺原理1.2。1 整个支撑体系附着于支撑墩柱上,通过支撑键及预埋键盒,将施工荷载全部转移至墩柱之上,不再设置临时支墩.1.2。2 每组桁梁通过可收折横联行成整体,作为现浇梁施工的支架平台。1.2.3 支撑体系上设置横、纵移装置,完成横移及纵移。2 工艺工法特点2.1 无需地基处理,能对高度较大、无法或较难设置落地支架的现浇梁进行施工,减少了对环境的依赖和破坏,适用范围广。2。2 使用常备杆件,可依具体施工条件进行组合,适应性强。牵引设备移动,操作简单,安全可靠。2.3 采纳倒三角及倒梯形加强承重杆系,为桁梁提供足够的抗弯能力及刚度;承重杆系为收折设计,满足平台向前行走。2。4 标准化作业、施工周期快、质量好。3 适用范围3.1 高墩现浇箱梁施工。3.2 复杂地形现浇梁施工。3.3 水上多跨现浇梁施工。4 主要技术标准《铁路架桥机架梁规程》TB10213《钢结构设计法律规范》GB50017《钢结构工程施工质量验收法律规范》GB50205《铁路混凝土工程施工技术指南》TZ210《客运专线铁路桥涵工程施工技术指南》TZ2135 移动模架施工方法移动模架作为主要承重结构,利用桥墩为支点临时支承梁体自重,在移动模架上完成模板调整、预拱度设置、绑扎钢筋、浇筑混凝土、张拉预应力索筋等,当完成一孔梁的施工,之后移动模架落模,移动至下一跨就位,以此进行逐孔浇筑施工.采纳逐孔施工能连续操作,施工设备的周转...
