空腹楼板施工方案

空腹楼板施工方案_第1页
1/6
空腹楼板施工方案_第2页
2/6

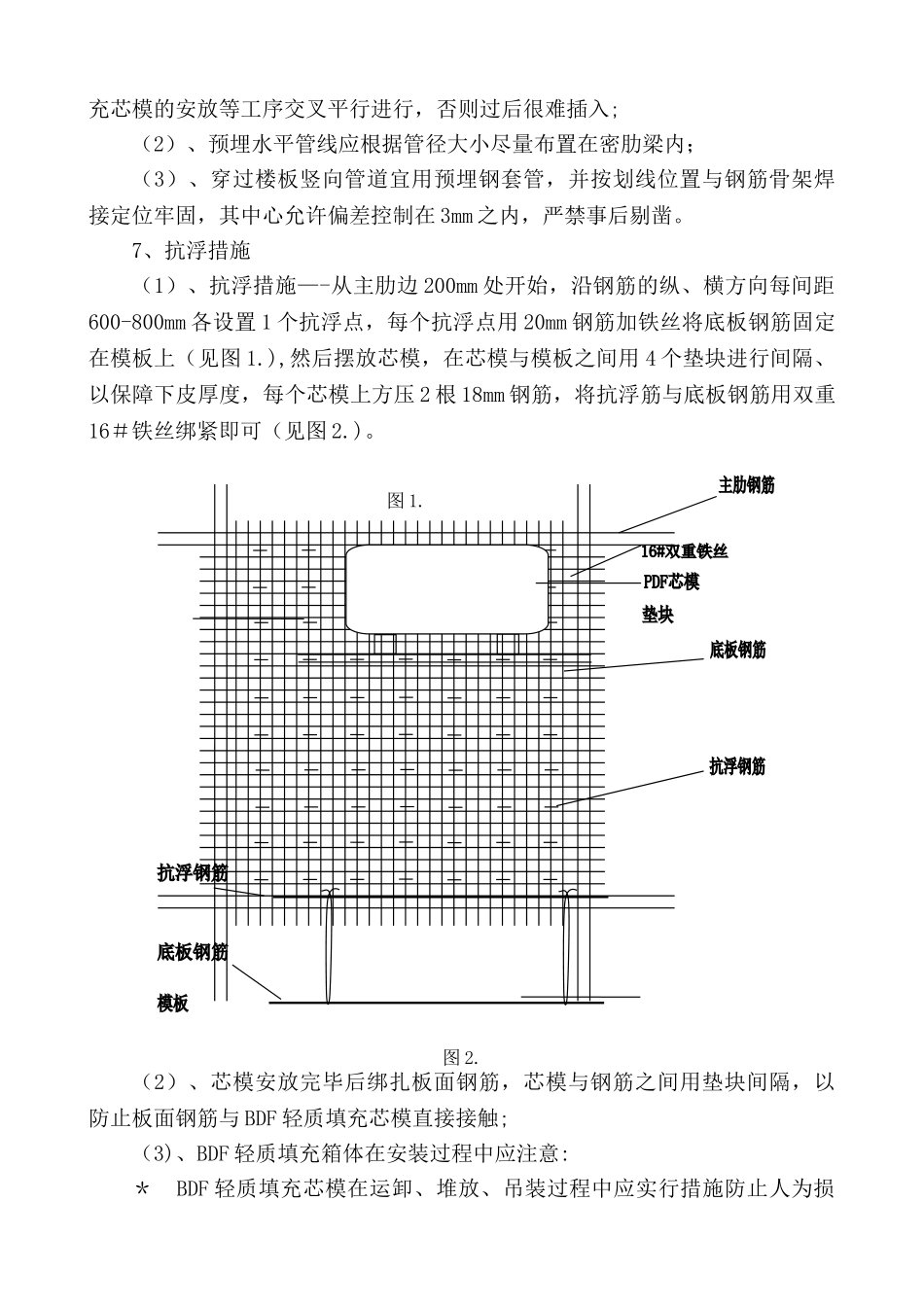

空腹楼板施工方案_第3页
3/6
目 录一、编制依据............................................................................................— 2 —二、工程概况 ...................................................................................................... 1 三、空心楼盖楼板施工做法 .............................................................................. 1 四、空心楼盖楼板施工工艺流程 ...................................................................... 2 五、空心楼盖楼板施工 ...................................................................................... 2 六、混凝土施工注意事项 .................................................................................. 5 七、其它注意事项 .............................................................................................. 5 一、编制依据1、《现浇混凝土空心楼盖结构技术规程》JGJ/T268-20242、《现浇混凝土空心楼盖(箱体内模)结构技术规程》DB63/T1205-20243、混凝土结构工程施工质量验收法律规范 GB50204-2024(2024 版) 4、工程设计图纸。二、工程概况本工程位于西宁市西山一巷东侧.本工程占地面积 m2,总建筑面积m2。其中,地上结构建筑层数总计 29 层,主楼总高度约 87.9m,首层至2 层为裙楼,其高度为 9.2m;地下结构建筑层数总计 2 层,负一层地下室层高 5。4m,负二层地下室层高 3.9m。负二层~二层楼板为现浇混凝土空心楼盖,采纳“BDF 轻质芯模”填充,混凝土强度等级为 C40。本工程采纳的空心楼盖楼板厚度为 200mm,750*750 空腹楼板,上翼缘混凝土厚 50mm,下翼缘混凝土厚 50mm。三、空心楼盖楼板施工做法1、本工程空心楼盖楼板配筋做法:四、空心楼盖楼板施工工艺流程五、空心楼盖楼板施工1、施工准备按设计图纸要求明确 BDF 轻质填充芯模的规格型号、各项技术参数、统计芯模数量、落实供货计划。2、测量放线为轴线引测、支架、支模做准备.3、支模(1)、下层楼板应具有承受上层荷载的能力,上层支架的立柱应对准下层支架的立柱,并铺设垫模板。(注:当转换层时,支模受力承荷大,其支模立柱底端应该用金属管或角钢或木方作垫层,其条形垫层的长度大于 3 米以上,达到整体受力,防止支模立柱底端承受上层大的荷载损坏楼盖)。(2)、对跨度不小于 4m 的现浇板,其模板应按设计要求起...
