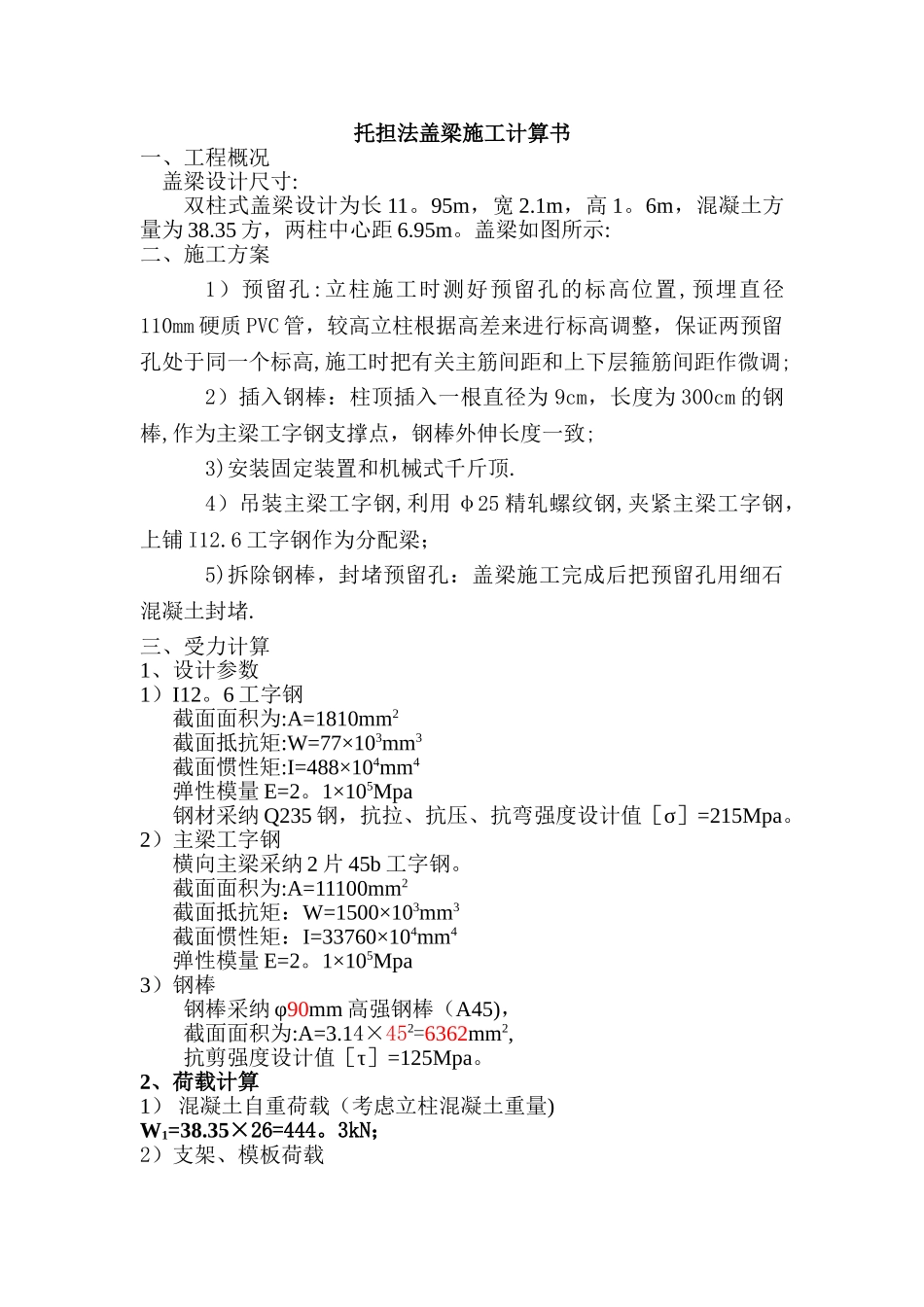

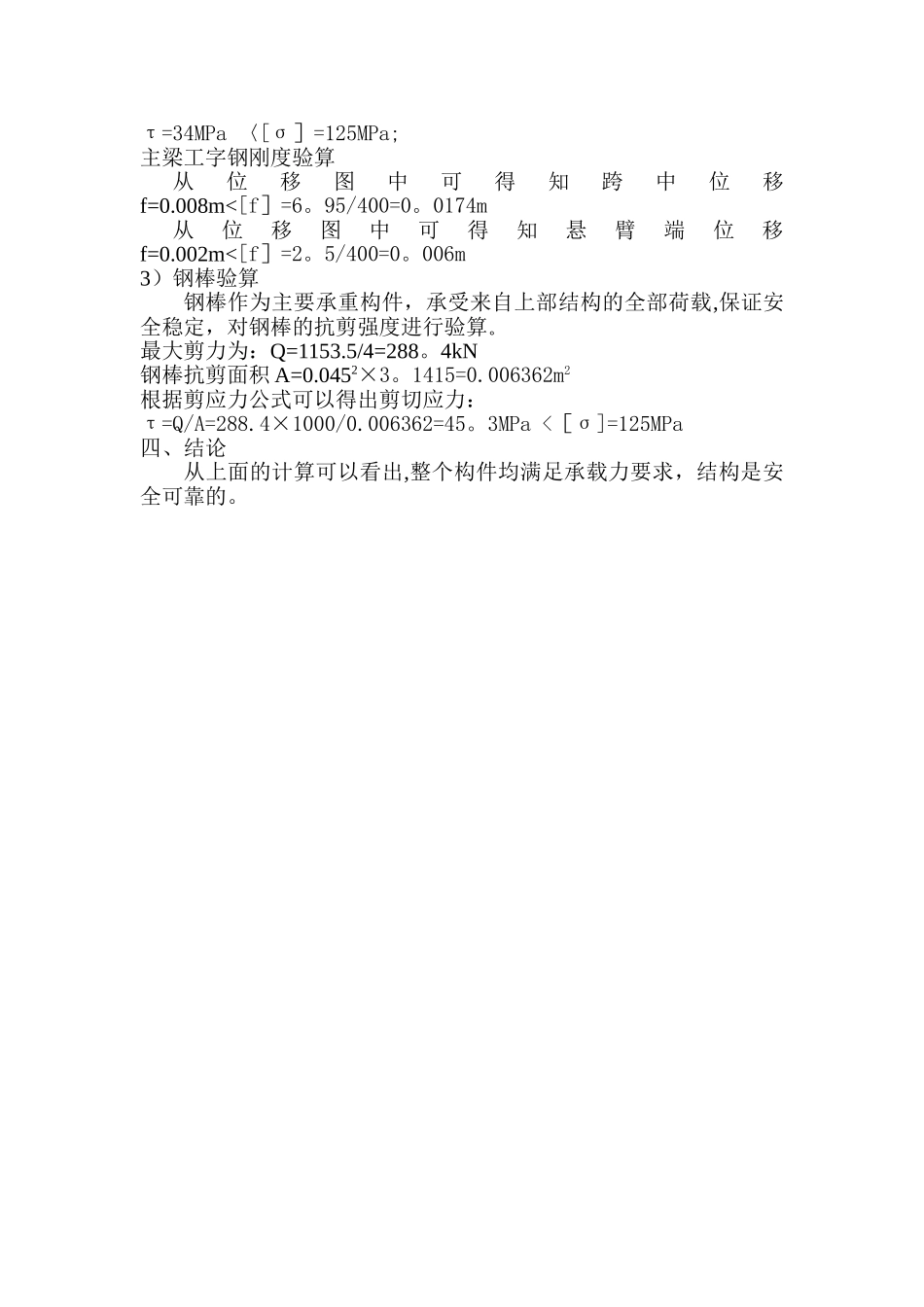

托担法盖梁施工计算书一、工程概况 盖梁设计尺寸:双柱式盖梁设计为长 11。95m，宽 2.1m，高 1。6m，混凝土方量为 38.35 方，两柱中心距 6.95m。盖梁如图所示:二、施工方案1）预留孔:立柱施工时测好预留孔的标高位置,预埋直径110mm 硬质 PVC 管，较高立柱根据高差来进行标高调整，保证两预留孔处于同一个标高,施工时把有关主筋间距和上下层箍筋间距作微调;2）插入钢棒：柱顶插入一根直径为 9cm，长度为 300cm 的钢棒,作为主梁工字钢支撑点，钢棒外伸长度一致;3)安装固定装置和机械式千斤顶.4）吊装主梁工字钢,利用 φ25 精轧螺纹钢,夹紧主梁工字钢，上铺 I12.6 工字钢作为分配梁；5)拆除钢棒，封堵预留孔：盖梁施工完成后把预留孔用细石混凝土封堵.三、受力计算1、设计参数1）I12。6 工字钢截面面积为:A=1810mm2截面抵抗矩:W=77×103mm3截面惯性矩:I=488×104mm4弹性模量 E=2。1×105Mpa钢材采纳 Q235 钢，抗拉、抗压、抗弯强度设计值［σ］=215Mpa。2）主梁工字钢横向主梁采纳 2 片 45b 工字钢。截面面积为:A=11100mm2截面抵抗矩：W=1500×103mm3截面惯性矩：I=33760×104mm4弹性模量 E=2。1×105Mpa3）钢棒钢棒采纳 φ90mm 高强钢棒（A45)，截面面积为:A=3.14×452=6362mm2,抗剪强度设计值［τ］=125Mpa。2、荷载计算1） 混凝土自重荷载（考虑立柱混凝土重量)W1=38.35×26=444。3kN；2）支架、模板荷载A、2 片 I45b 组成主梁，长 12m，纵向工字钢长 4。5m，间距30cm。W2=12×0。874×2+0.142×4。5×(11/0.3）=54。3kN;B、定型钢模板，重量由厂家设计图查询得到。W3=6800×10=68kN;3）施工人员、机械重量.按每平米 1kN,则该荷载为:W4=12×2×1=24kN；4)振捣器产生的振动力。盖梁施工采纳 50 型插入式振动器，设置 3 台,每台振动力 2kN。施工时振动力：W5=2×3=6kN；总荷载：W=W1+1 W2+ W3+ W4+ W5=1153.4kN5）荷载集度计算横桥向均布荷载集度：q h=W/12=96。1kN/m;顺桥向荷载集度取跨中部分计算：qz= q h/1.8=96.1/1.8=53。4kN/m2、强度、刚度计算1） I12。6 工字钢强度验算取盖梁跨中横向一米段对 I12。6 工字钢进行计算,其中横向一米荷载共有 3 根 I12。6 工字钢承担，顺桥向荷载集度：53。4kN/m，每一根承担 17。8 kN/m计算模型弯矩图(单位：kN·m)剪力图（单位：kN)位移图（单位：m）其中最大弯矩为:M=6。2kN·m，最大剪力为：Q=12。6kN根据应力公式可以得出最大拉应力：σ=M/Wx=6....
