输水管线穿越石油、西气东输管线施工方案 编制: 审核： 审批：河南五建建设集团有限公司新郑市第二水厂项目部年 月 日输水管线穿越石油管线、南水北调施工方案一、工程概况 输水管线南起加压泵站，北至华南城，在大杨庄村口处与新港石油管道、兰郑长石油管道和西气东输石油管道平面交叉,经测量平面交叉位置在图纸设计桩号为 3+520 到 3+600 之间，为保证工程施工安全，制定以下施工方案
交叉位置平面示意图:二、施工方法简介: 地下管道穿越计划由焊接安装组和土建施工组配合施工
在进行管道穿越施工前,首先使用金属探测器确认已建管道的位置,并采纳人工开挖方式先将管道挖出,使管道及其同沟敷设的光缆完全暴露在视线范围内，然后继续人工开挖到已建管道两侧各 3m 处，再采纳机械开挖方式进行管沟的开挖
在管沟开挖前将新建穿越管道段预制完成,并完成穿越管道段的防腐补口、补伤等

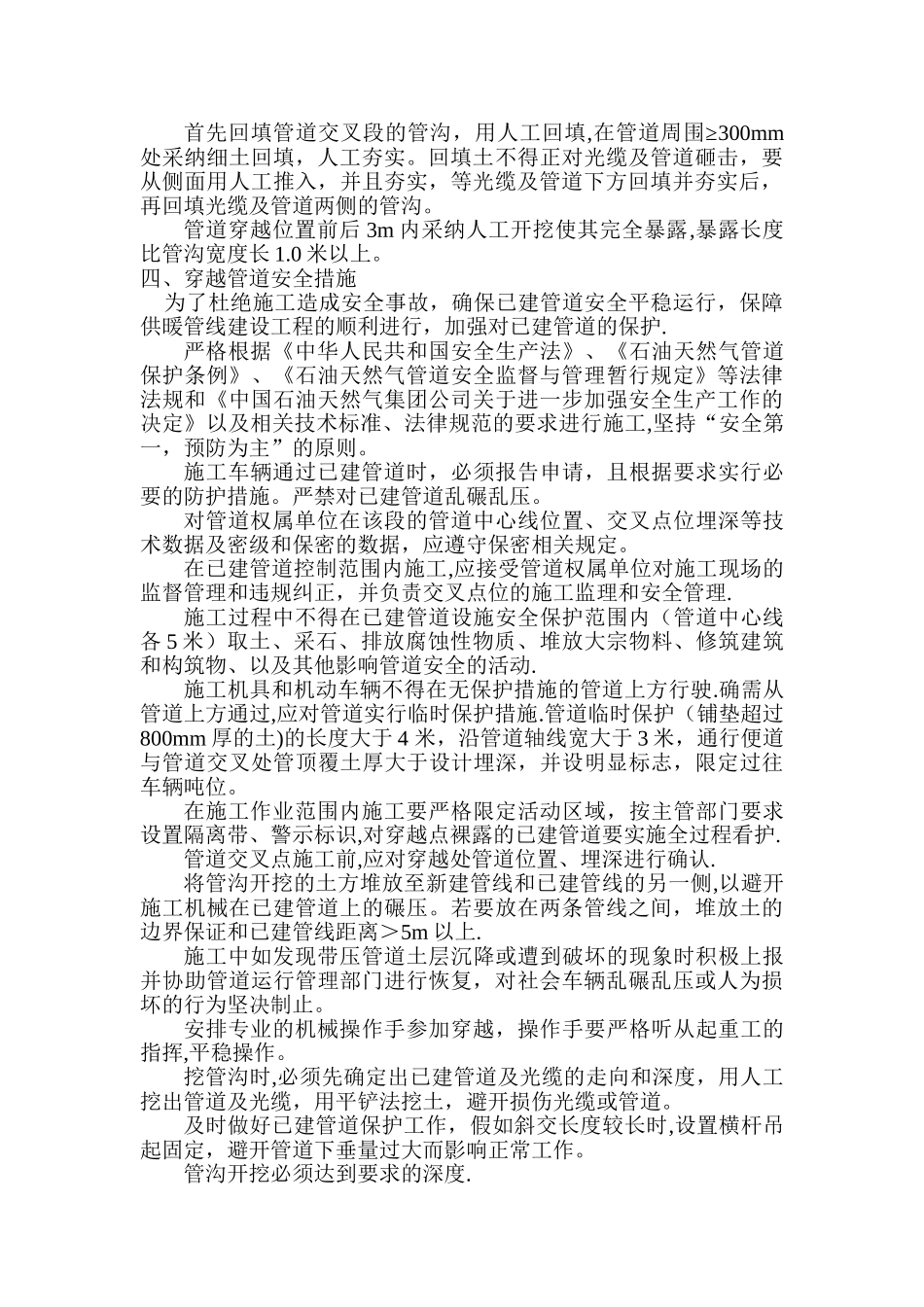

当管沟开挖到设计深度且完成细土垫层后进行新建管道的穿越,然后进行管沟的回填、连头等施工
三、施工工艺流程图3
1、施工准备 施工前与当地的主管部门取得联系，提交穿越施工报告，并编制详细的穿越施工方案，经相应的管理部门批准后方可实施
根据设计要求及管理部门的有关规定，做好施工准备，制定可靠的施工安全预案
组织施工人员熟悉施工图,进行技术交底，探讨施工质量及对已建 施工准备 测量放线 探测已建管道 人工开挖确认已建管道位置 新建管道穿越 对已建管道进行保护拆除保护措施新建、已建管道的检漏分层回填夯实分层回填夯实恢复地貌检查验收 管道组对，拼接 稳管、试压 合格管道的保证措施

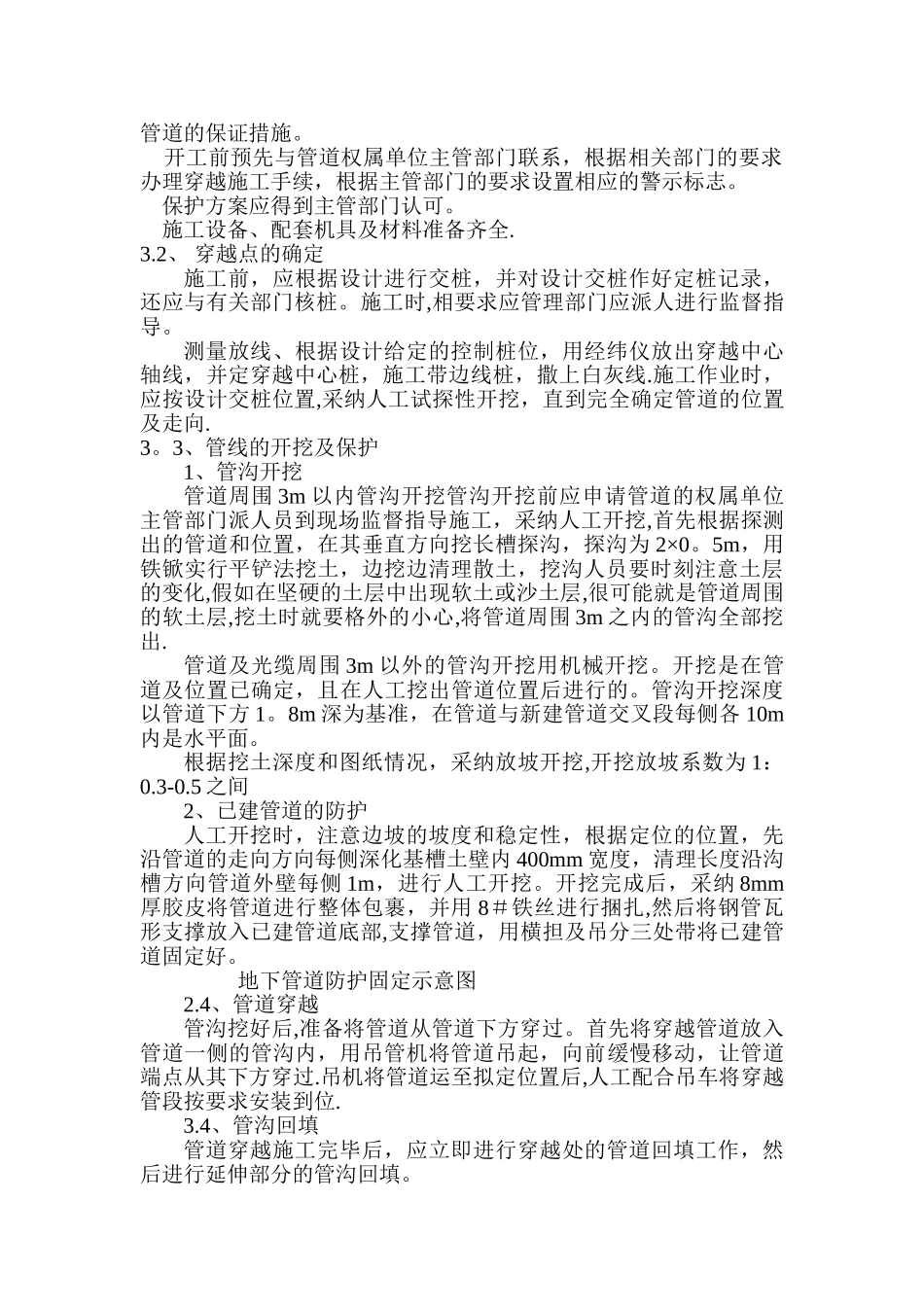

开工前预先与管道权属单位主管部门联系，根据相关部门的要求办理穿越施工手续，根据主管部门的要求设置相应的警示标志
保护方案应得到主管部门认可
施工设备、配套机具及材料准备齐全
2、 穿越点的确定施工前，应根据设计进行交桩，并对设计交桩作好定桩记录，
