竖流式沉淀池的设计说明书

竖流式沉淀池的设计说明书_第1页
1/8
竖流式沉淀池的设计说明书_第2页
2/8
竖流式沉淀池的设计说明书_第3页
3/8

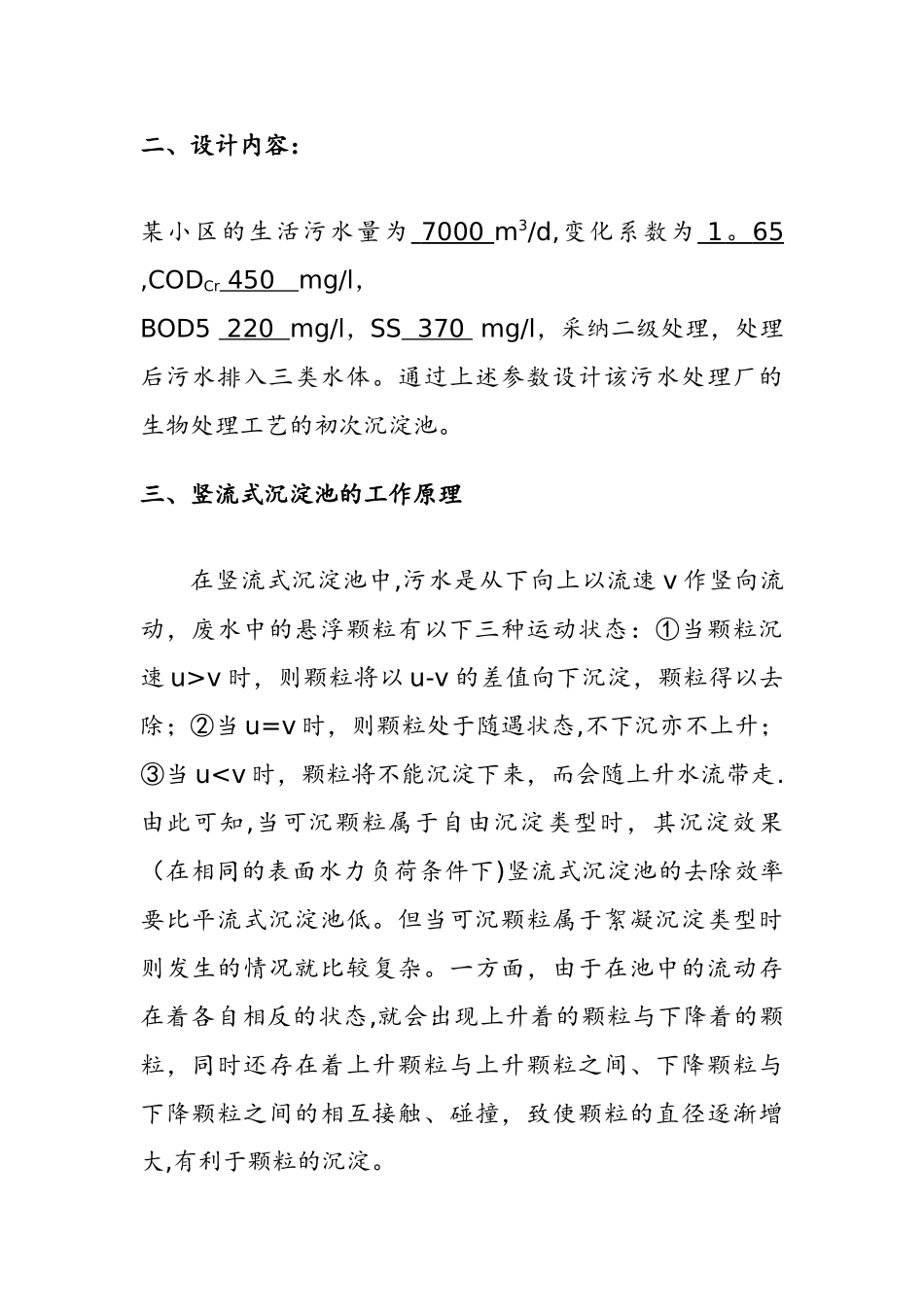

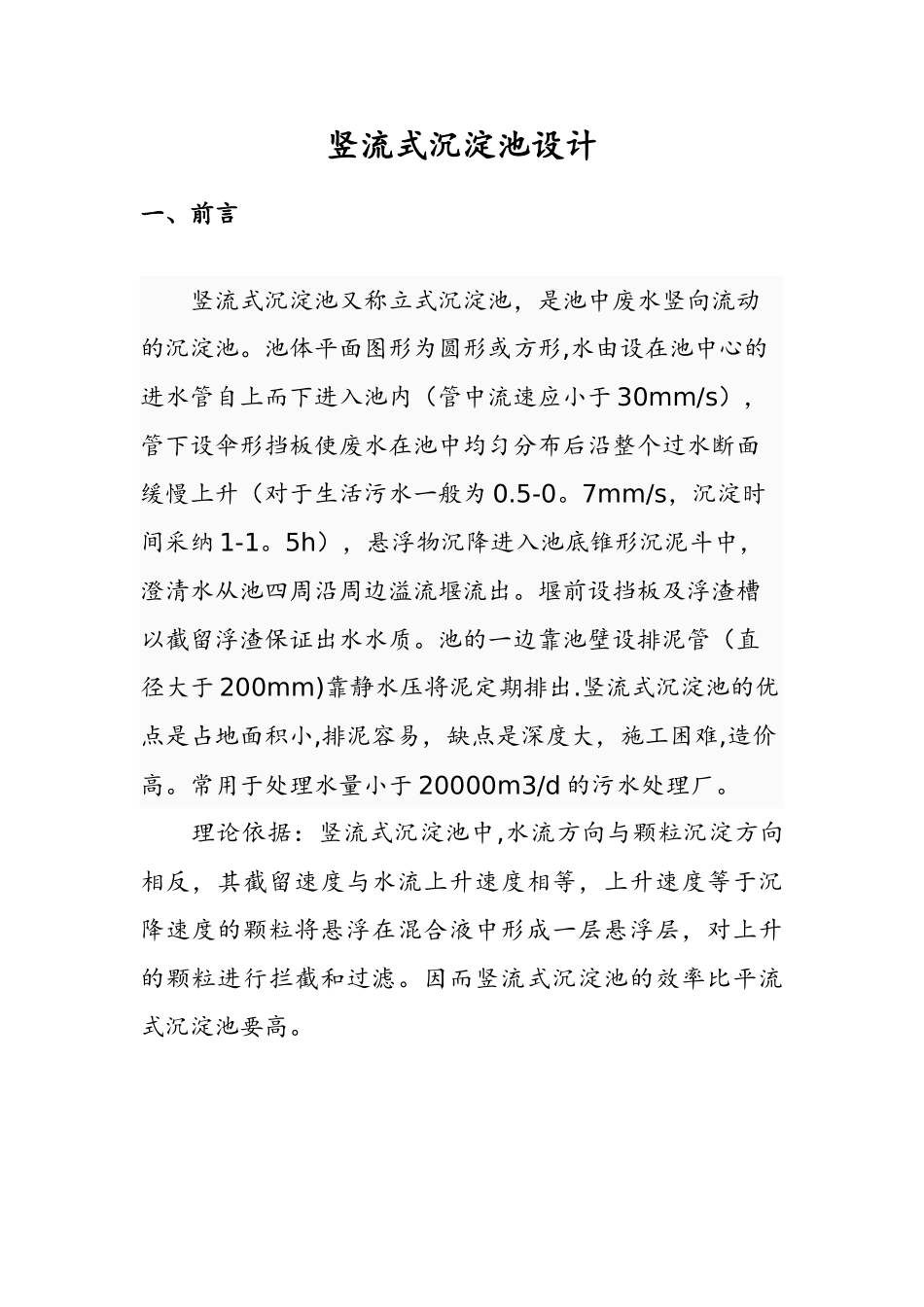

竖流式沉淀池设计 一、前言 竖流式沉淀池又称立式沉淀池,是池中废水竖向流动的沉淀池。池体平面图形为圆形或方形,水由设在池中心的进水管自上而下进入池内(管中流速应小于 30mm/s),管下设伞形挡板使废水在池中均匀分布后沿整个过水断面缓慢上升(对于生活污水一般为 0.5-0。7mm/s,沉淀时间采纳 1-1。5h),悬浮物沉降进入池底锥形沉泥斗中,澄清水从池四周沿周边溢流堰流出。堰前设挡板及浮渣槽以截留浮渣保证出水水质。池的一边靠池壁设排泥管(直径大于 200mm)靠静水压将泥定期排出.竖流式沉淀池的优点是占地面积小,排泥容易,缺点是深度大,施工困难,造价高。常用于处理水量小于 20000m3/d 的污水处理厂。 理论依据:竖流式沉淀池中,水流方向与颗粒沉淀方向相反,其截留速度与水流上升速度相等,上升速度等于沉降速度的颗粒将悬浮在混合液中形成一层悬浮层,对上升的颗粒进行拦截和过滤。因而竖流式沉淀池的效率比平流式沉淀池要高。二、设计内容:某小区的生活污水量为 7000 m3/d,变化系数为 1 。 65 ,CODCr 450 mg/l,BOD5 220 mg/l,SS 370 mg/l,采纳二级处理,处理后污水排入三类水体。通过上述参数设计该污水处理厂的生物处理工艺的初次沉淀池。三、竖流式沉淀池的工作原理在竖流式沉淀池中,污水是从下向上以流速 v 作竖向流动,废水中的悬浮颗粒有以下三种运动状态:①当颗粒沉速 u>v 时,则颗粒将以 u-v 的差值向下沉淀,颗粒得以去除;②当 u=v 时,则颗粒处于随遇状态,不下沉亦不上升;③当 u
