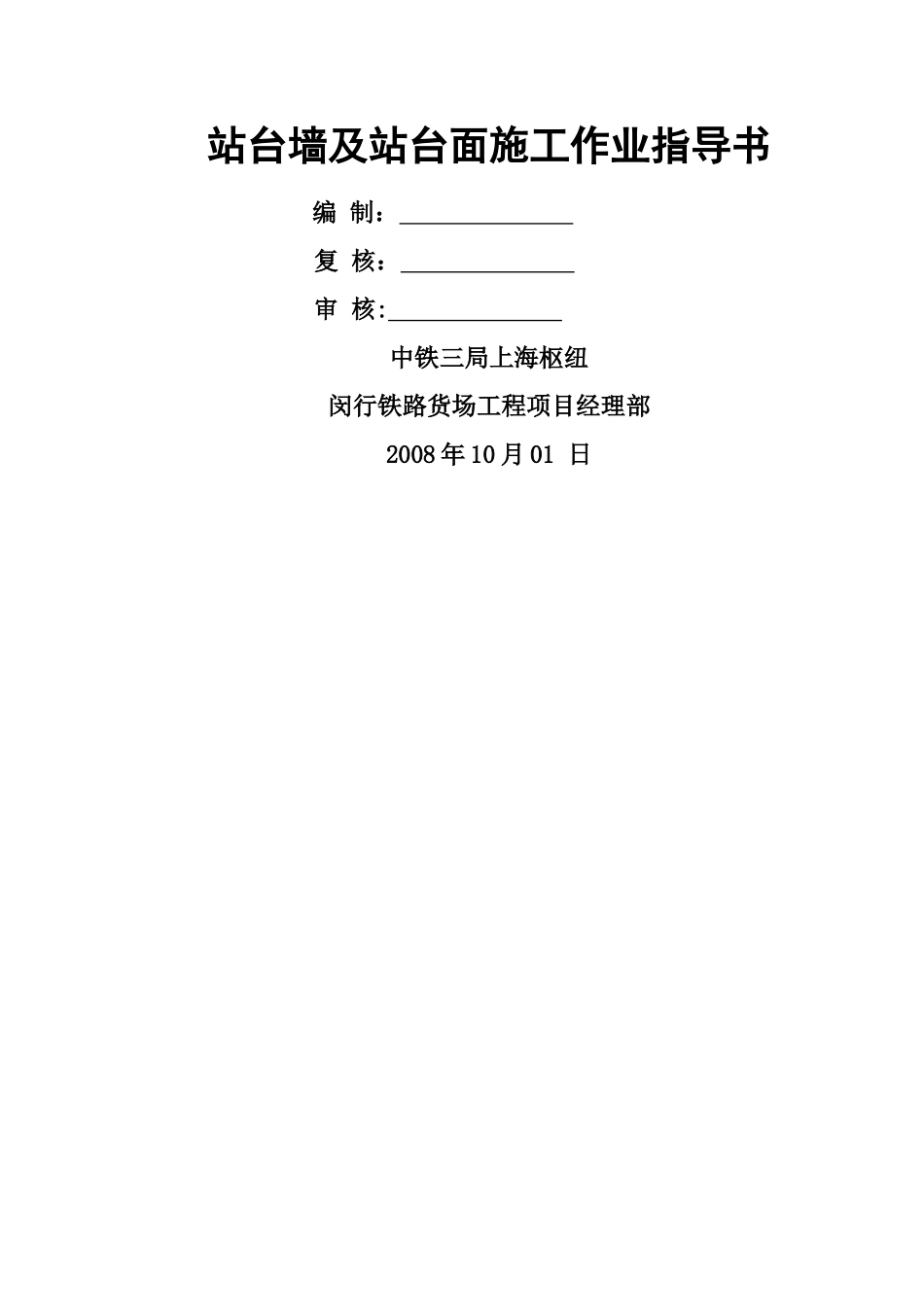

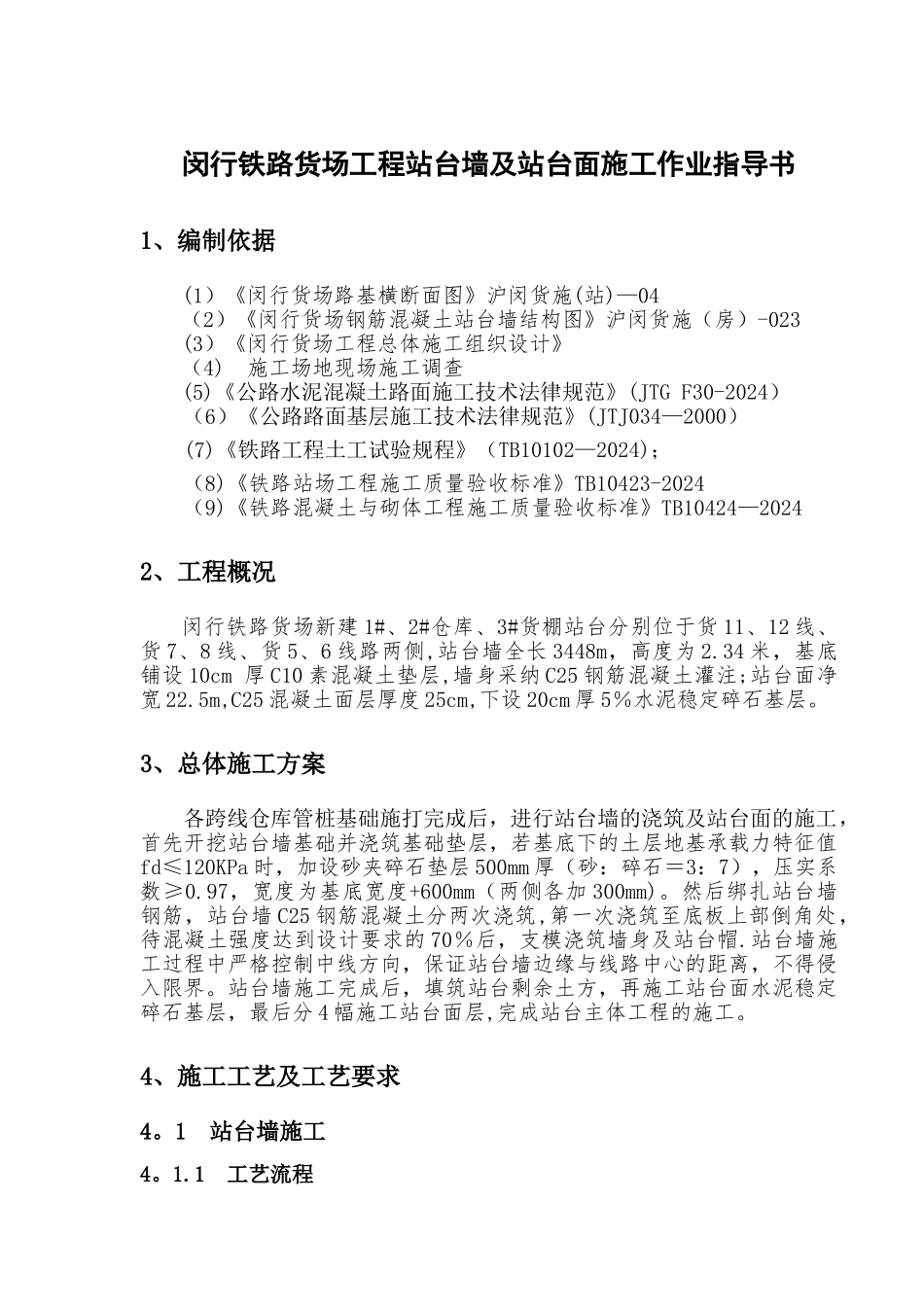

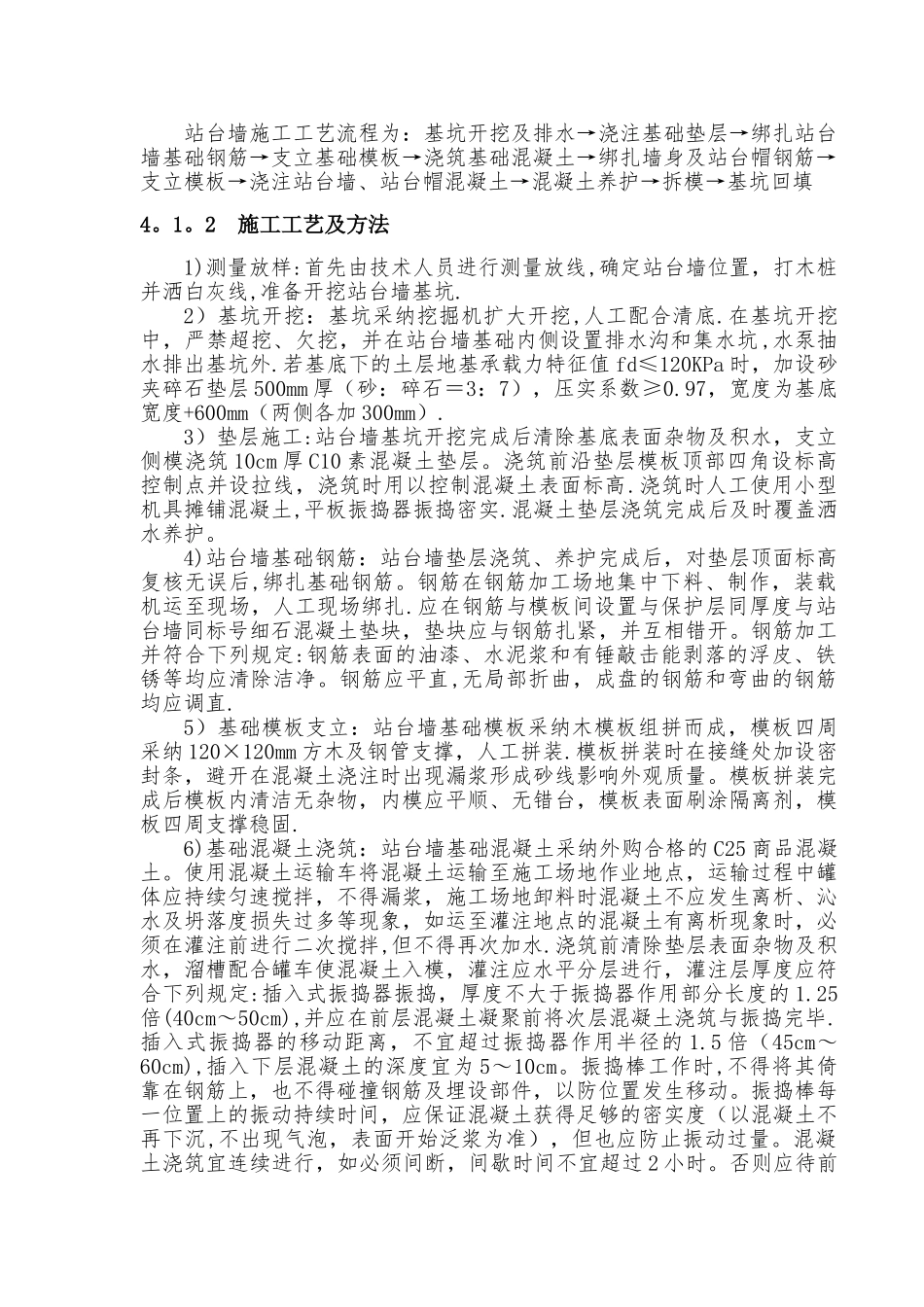

站台墙及站台面施工作业指导书编 制： 复 核： 审 核: 中铁三局上海枢纽闵行铁路货场工程项目经理部2008 年 10 月 01 日闵行铁路货场工程站台墙及站台面施工作业指导书1、编制依据(1）《闵行货场路基横断面图》沪闵货施(站)—04（2）《闵行货场钢筋混凝土站台墙结构图》沪闵货施（房）-023(3）《闵行货场工程总体施工组织设计》（4) 施工场地现场施工调查(5)《公路水泥混凝土路面施工技术法律规范》(JTG F30-2024）（6）《公路路面基层施工技术法律规范》(JTJ034—2000）(7)《铁路工程土工试验规程》（TB10102—2024)；（8)《铁路站场工程施工质量验收标准》TB10423-2024（9)《铁路混凝土与砌体工程施工质量验收标准》TB10424—20242、工程概况闵行铁路货场新建 1#、2#仓库、3#货棚站台分别位于货 11、12 线、货 7、8 线、货 5、6 线路两侧,站台墙全长 3448m，高度为 2.34 米，基底铺设 10cm 厚 C10 素混凝土垫层,墙身采纳 C25 钢筋混凝土灌注;站台面净宽 22.5m,C25 混凝土面层厚度 25cm,下设 20cm 厚 5％水泥稳定碎石基层。3、总体施工方案各跨线仓库管桩基础施打完成后，进行站台墙的浇筑及站台面的施工，首先开挖站台墙基础并浇筑基础垫层，若基底下的土层地基承载力特征值fd≤120KPa 时，加设砂夹碎石垫层 500mm 厚（砂：碎石＝3：7），压实系数≥0.97，宽度为基底宽度+600mm（两侧各加 300mm)。然后绑扎站台墙钢筋，站台墙 C25 钢筋混凝土分两次浇筑,第一次浇筑至底板上部倒角处，待混凝土强度达到设计要求的 70％后，支模浇筑墙身及站台帽.站台墙施工过程中严格控制中线方向，保证站台墙边缘与线路中心的距离，不得侵入限界。站台墙施工完成后，填筑站台剩余土方，再施工站台面水泥稳定碎石基层，最后分 4 幅施工站台面层,完成站台主体工程的施工。4、施工工艺及工艺要求4。1 站台墙施工4。1.1 工艺流程站台墙施工工艺流程为：基坑开挖及排水→浇注基础垫层→绑扎站台墙基础钢筋→支立基础模板→浇筑基础混凝土→绑扎墙身及站台帽钢筋→支立模板→浇注站台墙、站台帽混凝土→混凝土养护→拆模→基坑回填4。1。2 施工工艺及方法1)测量放样:首先由技术人员进行测量放线,确定站台墙位置，打木桩并洒白灰线,准备开挖站台墙基坑.2）基坑开挖：基坑采纳挖掘机扩大开挖,人工配合清底.在基坑开挖中，严禁超挖、欠挖，并在站台墙基础内侧设置排水沟和集水坑,水泵抽水排出基坑外.若基底下的土层地基承...
