第四篇-10kV电缆线路电缆沟设计模块说明

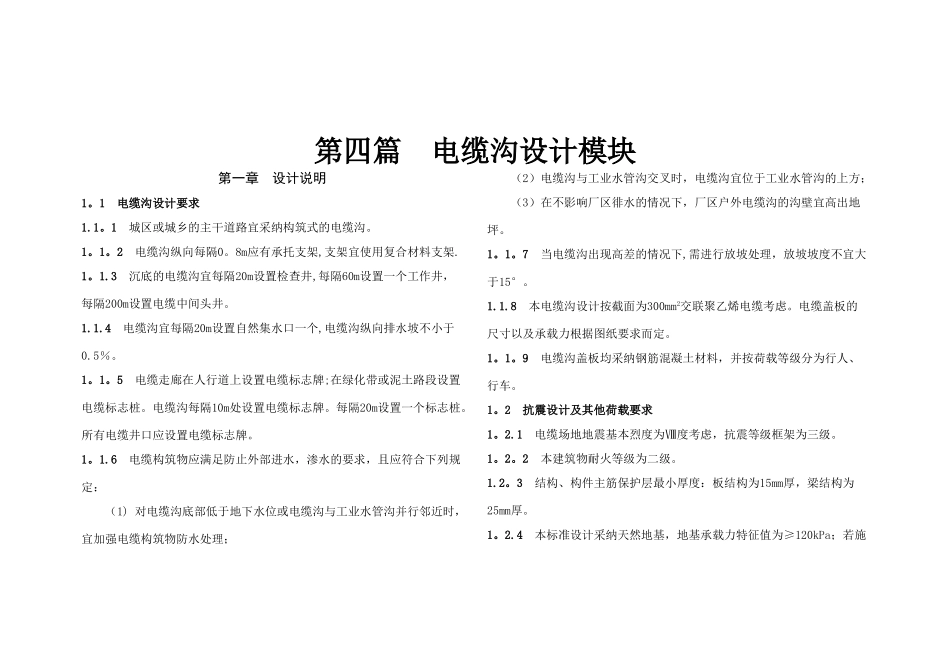

第四篇-10kV电缆线路电缆沟设计模块说明_第1页
1/71

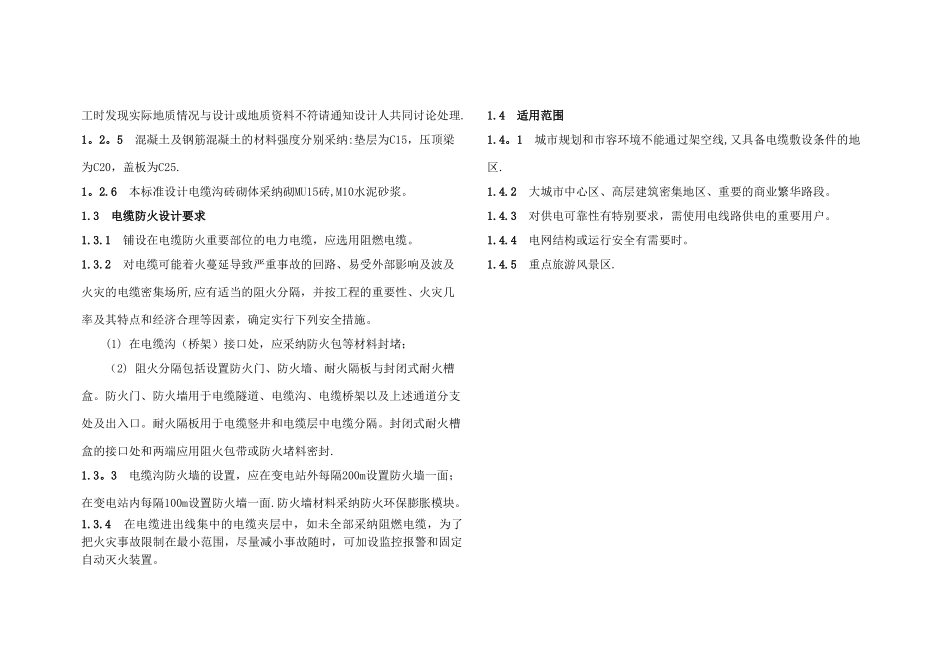

第四篇-10kV电缆线路电缆沟设计模块说明_第2页
2/71

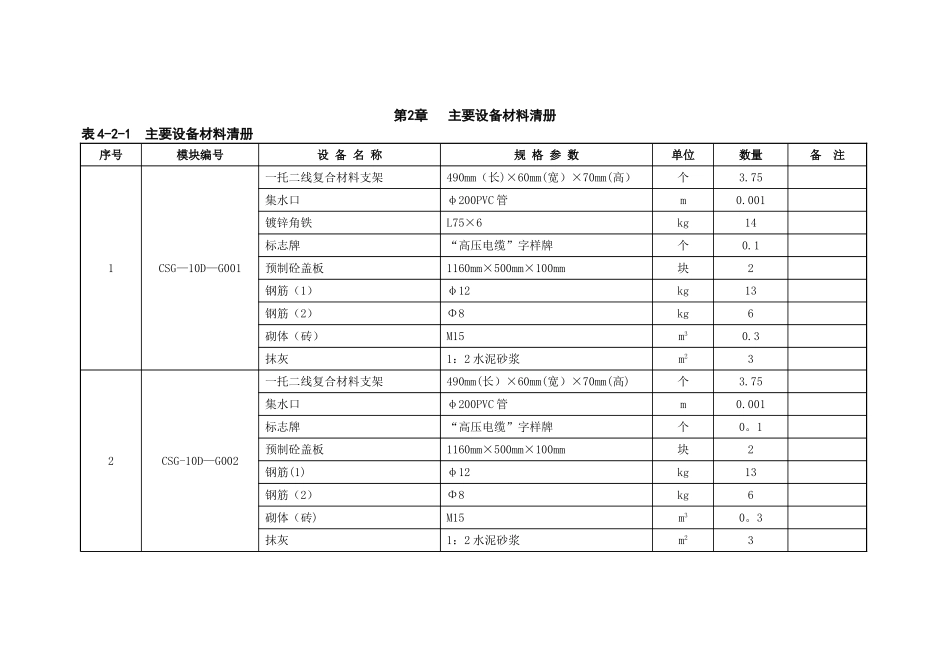

第四篇-10kV电缆线路电缆沟设计模块说明_第3页
3/71
第四篇 电缆沟设计模块第一章 设计说明1。1 电缆沟设计要求1.1。1 城区或城乡的主干道路宜采纳构筑式的电缆沟。1。1。2 电缆沟纵向每隔0。8m应有承托支架,支架宜使用复合材料支架.1。1.3 沉底的电缆沟宜每隔20m设置检查井,每隔60m设置一个工作井,每隔200m设置电缆中间头井。 1.1.4 电缆沟宜每隔20m设置自然集水口一个,电缆沟纵向排水坡不小于0.5%。 1。1。5 电缆走廊在人行道上设置电缆标志牌;在绿化带或泥土路段设置电缆标志桩。电缆沟每隔10m处设置电缆标志牌。每隔20m设置一个标志桩。所有电缆井口应设置电缆标志牌。1。1.6 电缆构筑物应满足防止外部进水,渗水的要求,且应符合下列规定:(1) 对电缆沟底部低于地下水位或电缆沟与工业水管沟并行邻近时,宜加强电缆构筑物防水处理;(2)电缆沟与工业水管沟交叉时,电缆沟宜位于工业水管沟的上方;(3)在不影响厂区徘水的情况下,厂区户外电缆沟的沟壁宜高出地坪。1。1。7 当电缆沟出现高差的情况下,需进行放坡处理,放坡坡度不宜大于15°。1.1.8 本电缆沟设计按截面为300mm2交联聚乙烯电缆考虑。电缆盖板的尺寸以及承载力根据图纸要求而定。1。1。9 电缆沟盖板均采纳钢筋混凝土材料,并按荷载等级分为行人、行车。1。2 抗震设计及其他荷载要求1。2.1 电缆场地地震基本烈度为Ⅷ度考虑,抗震等级框架为三级。1。2。2 本建筑物耐火等级为二级。1.2。3 结构、构件主筋保护层最小厚度:板结构为15mm厚,梁结构为25mm厚。1。2.4 本标准设计采纳天然地基,地基承载力特征值为≥120kPa;若施工时发现实际地质情况与设计或地质资料不符请通知设计人共同讨论处理.1。2。5 混凝土及钢筋混凝土的材料强度分别采纳:垫层为C15,压顶梁为C20,盖板为C25. 1。2.6 本标准设计电缆沟砖砌体采纳砌MU15砖,M10水泥砂浆。1.3 电缆防火设计要求1.3.1 铺设在电缆防火重要部位的电力电缆,应选用阻燃电缆。1.3.2 对电缆可能着火蔓延导致严重事故的回路、易受外部影响及波及火灾的电缆密集场所,应有适当的阻火分隔,并按工程的重要性、火灾几率及其特点和经济合理等因素,确定实行下列安全措施。(1) 在电缆沟(桥架)接口处,应采纳防火包等材料封堵;(2) 阻火分隔包括设置防火门、防火墙、耐火隔板与封闭式耐火槽盒。防火门、防火墙用于电缆隧道、电缆沟、电缆桥架以及上述通道分支处及出入口。耐火隔板用于电缆竖井和电缆层中电缆分隔。封闭式耐火槽盒的接口处和两端应用阻火包带或防...
