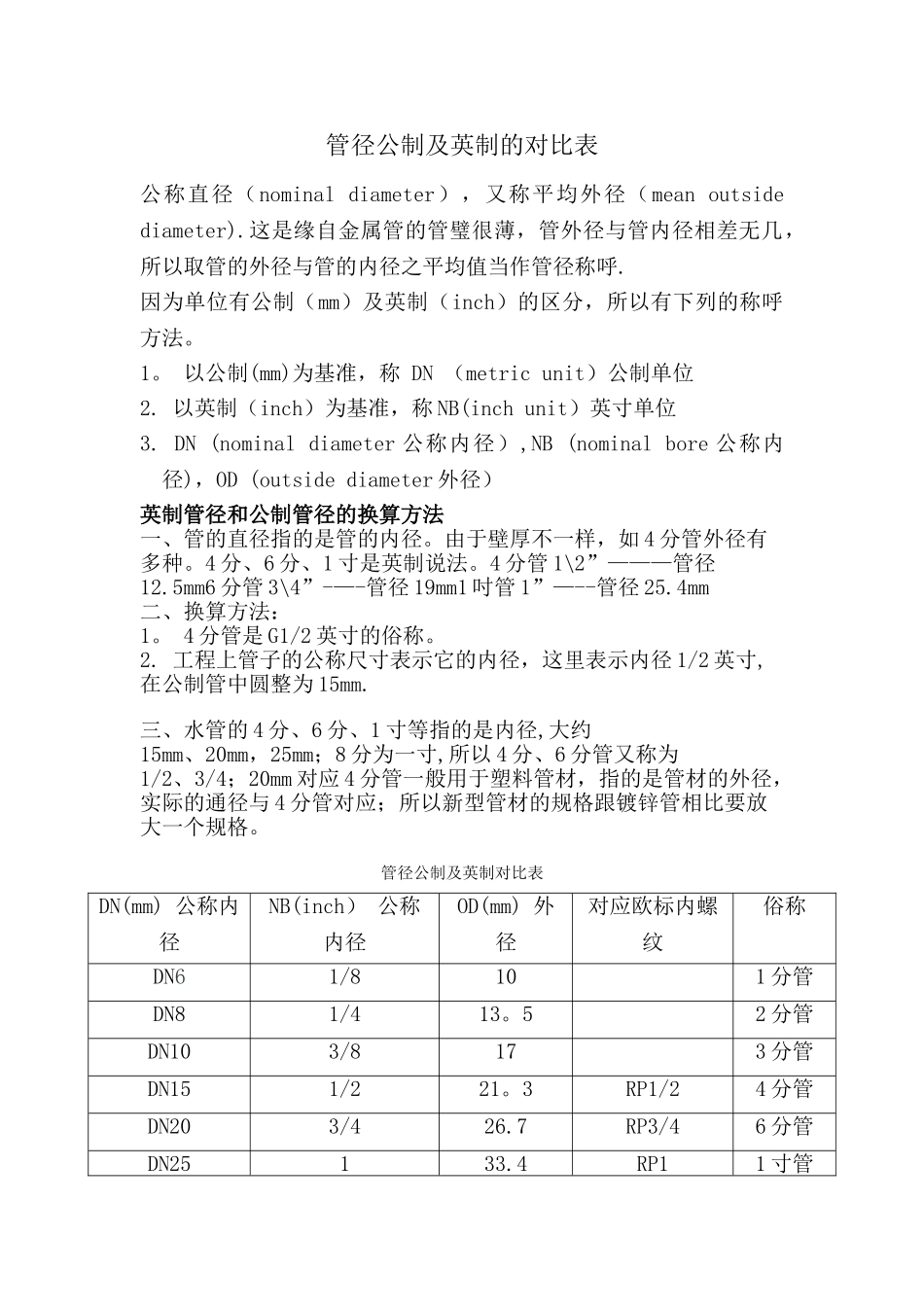

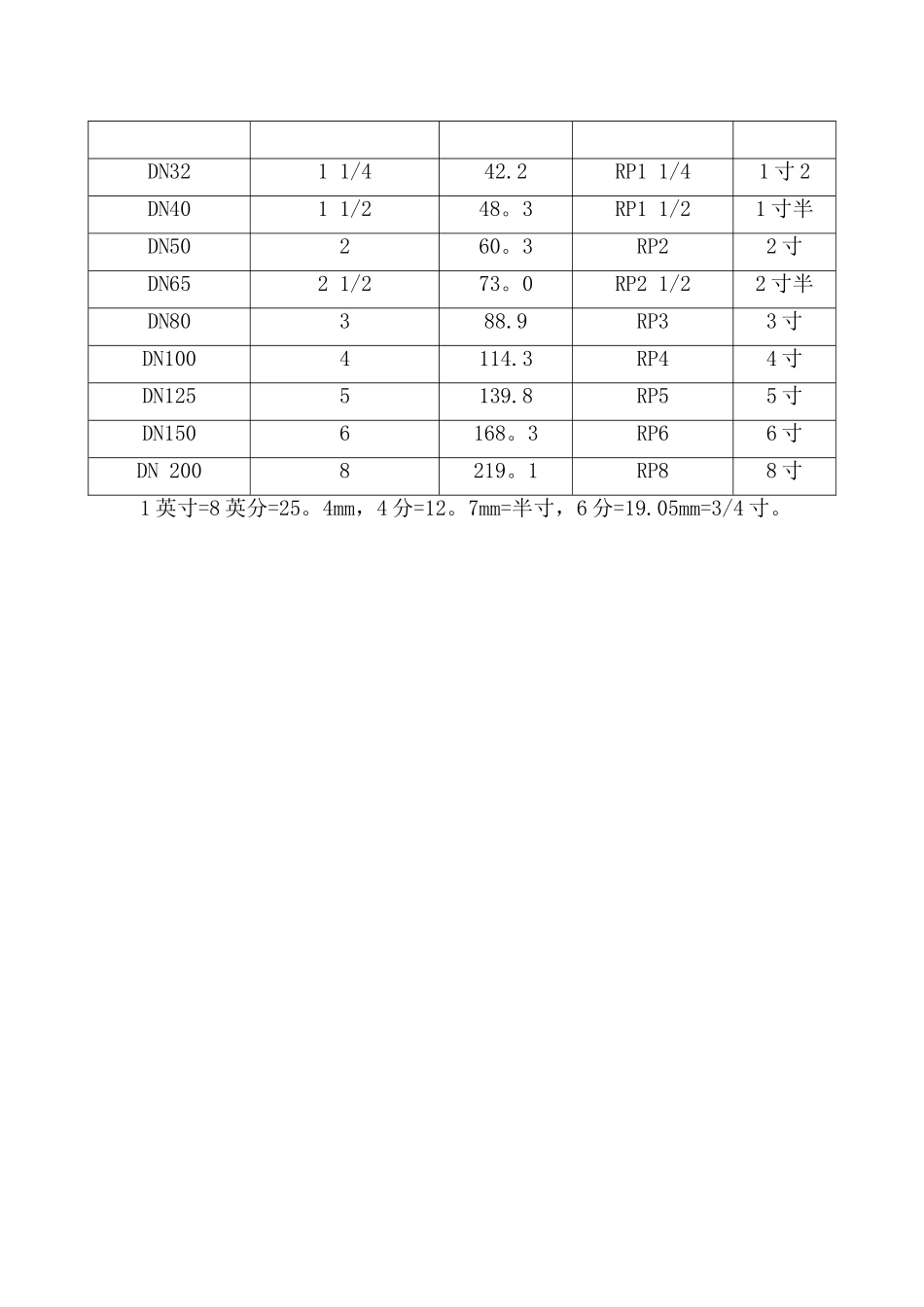

管径公制及英制的对比表公称直径(nominal diameter),又称平均外径(mean outside diameter).这是缘自金属管的管璧很薄,管外径与管内径相差无几,所以取管的外径与管的内径之平均值当作管径称呼.因为单位有公制(mm)及英制(inch)的区分,所以有下列的称呼方法。1。 以公制(mm)为基准,称 DN (metric unit)公制单位2. 以英制(inch)为基准,称 NB(inch unit)英寸单位3. DN (nominal diameter 公称内径),NB (nominal bore 公称内径),OD (outside diameter 外径)英制管径和公制管径的换算方法一、管的直径指的是管的内径。由于壁厚不一样,如 4 分管外径有多种。4 分、6 分、1 寸是英制说法。4 分管 1\2”———管径12.5mm6 分管 3\4”-—-管径 19mm1 吋管 1”—--管径 25.4mm二、换算方法:1。 4 分管是 G1/2 英寸的俗称。2. 工程上管子的公称尺寸表示它的内径,这里表示内径 1/2 英寸,在公制管中圆整为 15mm.三、水管的 4 分、6 分、1 寸等指的是内径,大约15mm、20mm,25mm;8 分为一寸,所以 4 分、6 分管又称为1/2、3/4;20mm 对应 4 分管一般用于塑料管材,指的是管材的外径,实际的通径与 4 分管对应;所以新型管材的规格跟镀锌管相比要放大一个规格。管径公制及英制对比表DN(mm) 公称内径NB(inch) 公称内径OD(mm) 外径对应欧标内螺纹俗称DN61/8101 分管DN81/413。52 分管DN103/8173 分管DN151/221。3RP1/24 分管DN203/426.7RP3/46 分管DN25133.4RP11 寸管DN321 1/442.2RP1 1/41 寸 2DN401 1/248。3RP1 1/21 寸半DN50260。3RP22 寸DN652 1/273。0RP2 1/22 寸半DN80388.9RP33 寸DN1004114.3RP44 寸DN1255139.8RP55 寸DN1506168。3RP66 寸DN 2008219。1RP88 寸1 英寸=8 英分=25。4mm,4 分=12。7mm=半寸,6 分=19.05mm=3/4 寸。
