管棚超前支护施工工艺

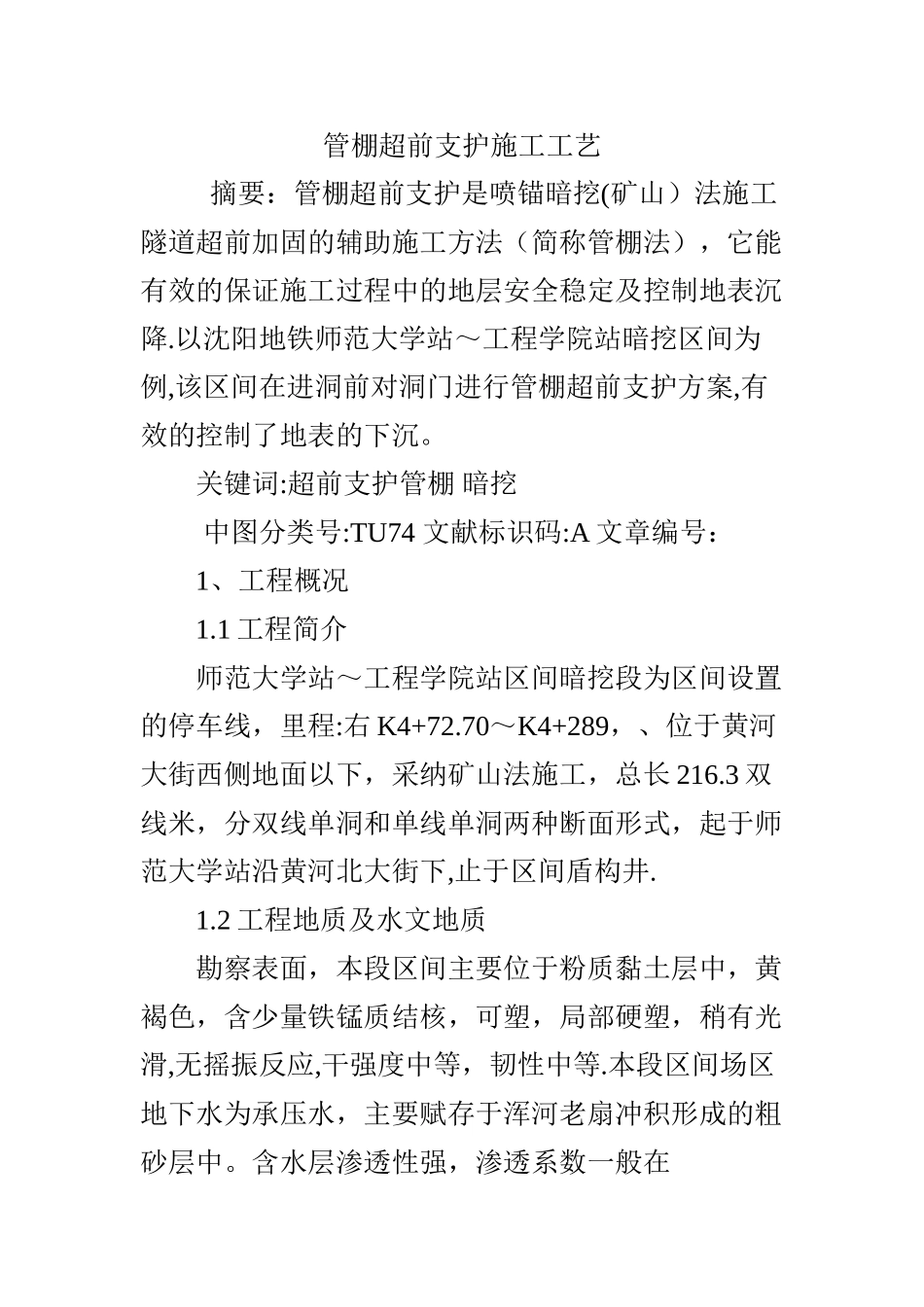

管棚超前支护施工工艺_第1页
1/5

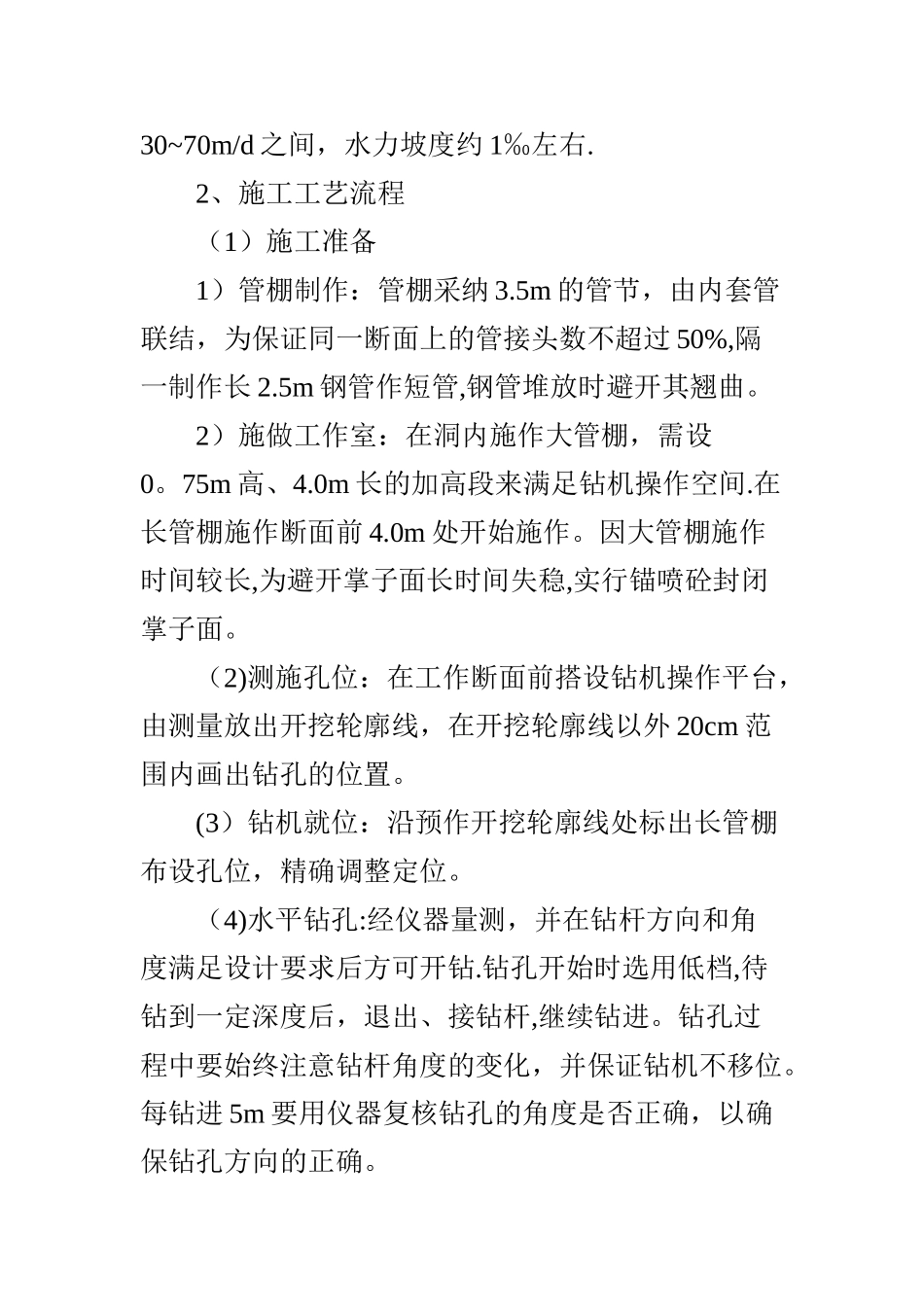

管棚超前支护施工工艺_第2页
2/5

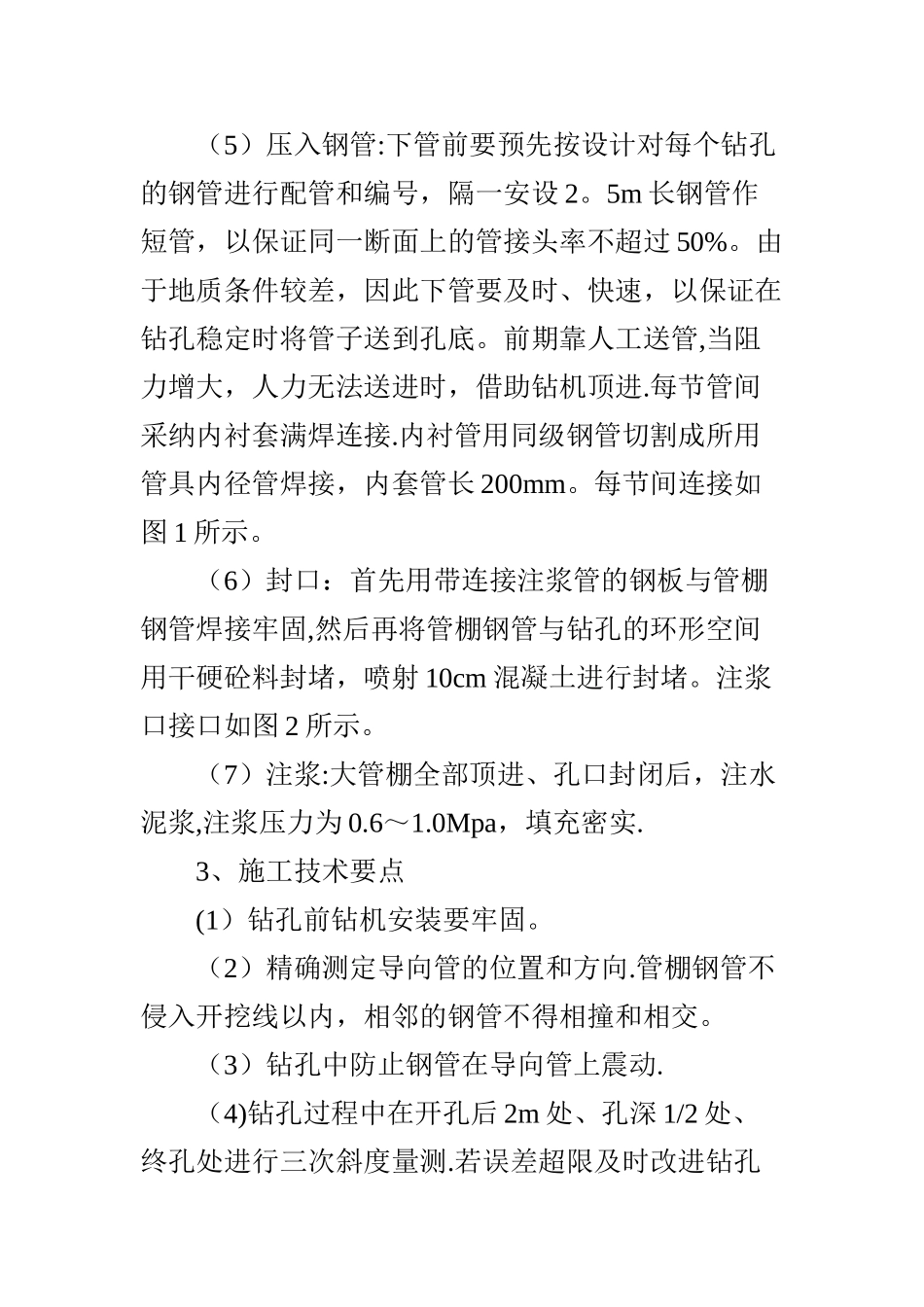

管棚超前支护施工工艺_第3页
3/5
管棚超前支护施工工艺 摘要:管棚超前支护是喷锚暗挖(矿山)法施工隧道超前加固的辅助施工方法(简称管棚法),它能有效的保证施工过程中的地层安全稳定及控制地表沉降.以沈阳地铁师范大学站~工程学院站暗挖区间为例,该区间在进洞前对洞门进行管棚超前支护方案,有效的控制了地表的下沉。 关键词:超前支护管棚 暗挖 中图分类号:TU74 文献标识码:A 文章编号: 1、工程概况 1.1 工程简介 师范大学站~工程学院站区间暗挖段为区间设置的停车线,里程:右 K4+72.70~K4+289,、位于黄河大街西侧地面以下,采纳矿山法施工,总长 216.3 双线米,分双线单洞和单线单洞两种断面形式,起于师范大学站沿黄河北大街下,止于区间盾构井. 1.2 工程地质及水文地质 勘察表面,本段区间主要位于粉质黏土层中,黄褐色,含少量铁锰质结核,可塑,局部硬塑,稍有光滑,无摇振反应,干强度中等,韧性中等.本段区间场区地下水为承压水,主要赋存于浑河老扇冲积形成的粗砂层中。含水层渗透性强,渗透系数一般在30~70m/d 之间,水力坡度约 1‰左右. 2、施工工艺流程 (1)施工准备 1)管棚制作:管棚采纳 3.5m 的管节,由内套管联结,为保证同一断面上的管接头数不超过 50%,隔一制作长 2.5m 钢管作短管,钢管堆放时避开其翘曲。 2)施做工作室:在洞内施作大管棚,需设0。75m 高、4.0m 长的加高段来满足钻机操作空间.在长管棚施作断面前 4.0m 处开始施作。因大管棚施作时间较长,为避开掌子面长时间失稳,实行锚喷砼封闭掌子面。 (2)测施孔位:在工作断面前搭设钻机操作平台,由测量放出开挖轮廓线,在开挖轮廓线以外 20cm 范围内画出钻孔的位置。 (3)钻机就位:沿预作开挖轮廓线处标出长管棚布设孔位,精确调整定位。 (4)水平钻孔:经仪器量测,并在钻杆方向和角度满足设计要求后方可开钻.钻孔开始时选用低档,待钻到一定深度后,退出、接钻杆,继续钻进。钻孔过程中要始终注意钻杆角度的变化,并保证钻机不移位。每钻进 5m 要用仪器复核钻孔的角度是否正确,以确保钻孔方向的正确。 (5)压入钢管:下管前要预先按设计对每个钻孔的钢管进行配管和编号,隔一安设 2。5m 长钢管作短管,以保证同一断面上的管接头率不超过 50%。由于地质条件较差,因此下管要及时、快速,以保证在钻孔稳定时将管子送到孔底。前期靠人工送管,当阻力增大,人力无法送进时,借助钻机顶进.每节管间采纳内衬套满焊连接.内衬管用同级钢管切割成所用管具内径管焊...
