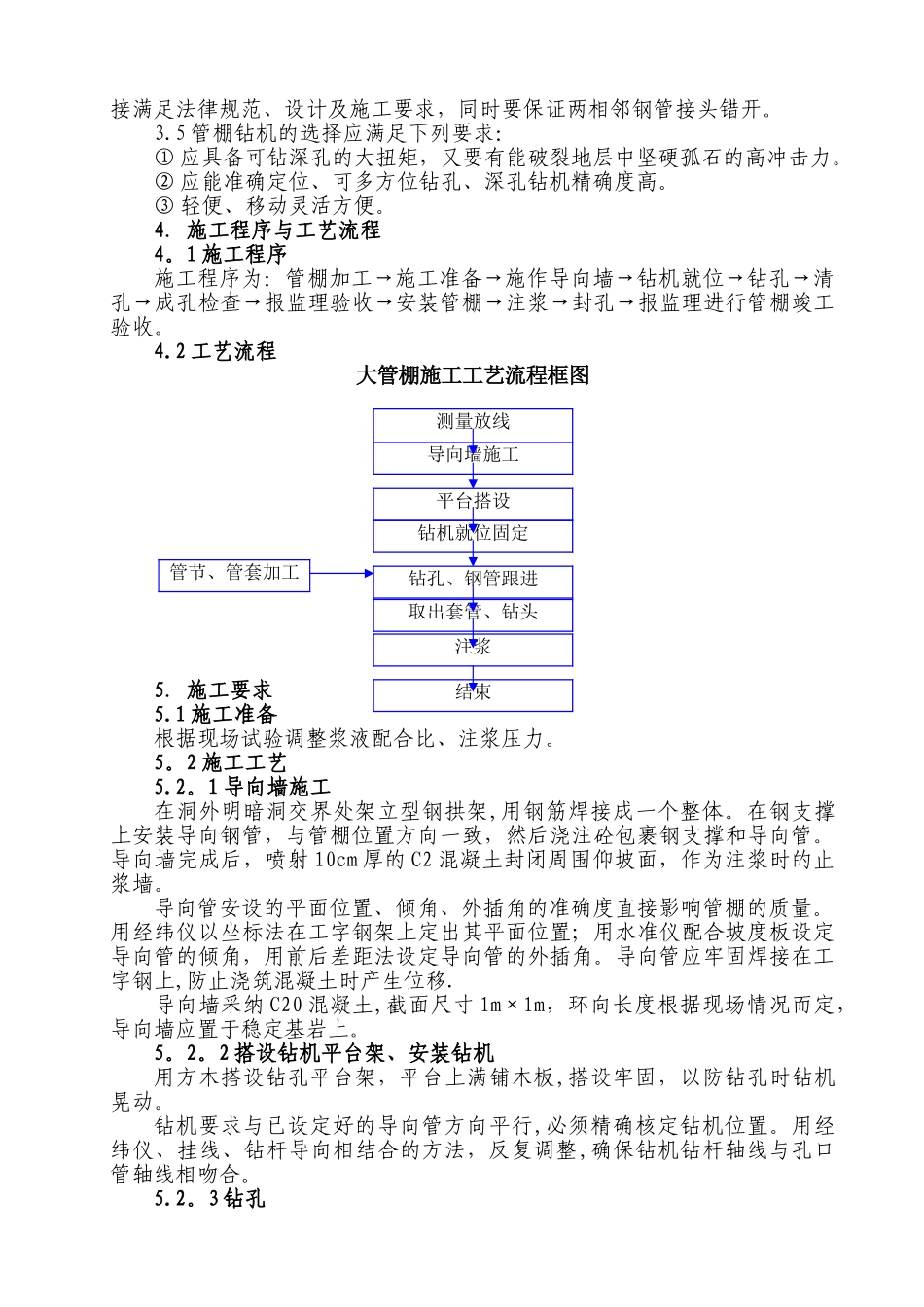

高塘至北平线公路改建工程 编号：YJ—01隧道管棚施工作业指导书单 位： 编 制： 审 核: 批 准: 大管棚施工作业指导书1．适用范围本作业指导书适用于本标段隧道工程洞口端大管棚施工作业.2．作业准备2.1 内业技术准备作业指导书编制后,应在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗.2。2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋,配齐生活、办公设施,满足主要管理、技术人员进场生活、办公需要。3．技术要求3。1 管棚需按设计位置施工，注意进行钻孔偏斜度测量,严格控制管棚打设方向,并作好每个钻孔地质记录.3.2 大管棚配合钢架使用。3.3 大管棚设置参数：① 导管:环向间距 30～50cm，壁厚 5mm。② 倾角：外插角 1°～3°为宜,可根据实际情况作调整。③ 注浆材料采纳水泥浆液，水灰比 1；1，注浆压力一般为 0。5～1。0Mpa。3。4 管棚钢管安装时，钢管节段间外套管焊接,保证钢管节段接头的连接满足法律规范、设计及施工要求，同时要保证两相邻钢管接头错开。3.5 管棚钻机的选择应满足下列要求：① 应具备可钻深孔的大扭矩，又要有能破裂地层中坚硬孤石的高冲击力。② 应能准确定位、可多方位钻孔、深孔钻机精确度高。③ 轻便、移动灵活方便。4．施工程序与工艺流程4。1 施工程序施工程序为：管棚加工→施工准备→施作导向墙→钻机就位→钻孔→清孔→成孔检查→报监理验收→安装管棚→注浆→封孔→报监理进行管棚竣工验收。4.2 工艺流程大管棚施工工艺流程框图5．施工要求5.1 施工准备根据现场试验调整浆液配合比、注浆压力。5。2 施工工艺5.2。1 导向墙施工在洞外明暗洞交界处架立型钢拱架,用钢筋焊接成一个整体。在钢支撑上安装导向钢管，与管棚位置方向一致，然后浇注砼包裹钢支撑和导向管。导向墙完成后，喷射 10cm 厚的 C2 混凝土封闭周围仰坡面，作为注浆时的止浆墙。导向管安设的平面位置、倾角、外插角的准确度直接影响管棚的质量。用经纬仪以坐标法在工字钢架上定出其平面位置；用水准仪配合坡度板设定导向管的倾角，用前后差距法设定导向管的外插角。导向管应牢固焊接在工字钢上,防止浇筑混凝土时产生位移.导向墙采纳 C20 混凝土,截面尺寸 1m×1m，环向长度根据现场情况而定...
