箱式变电器施工方法

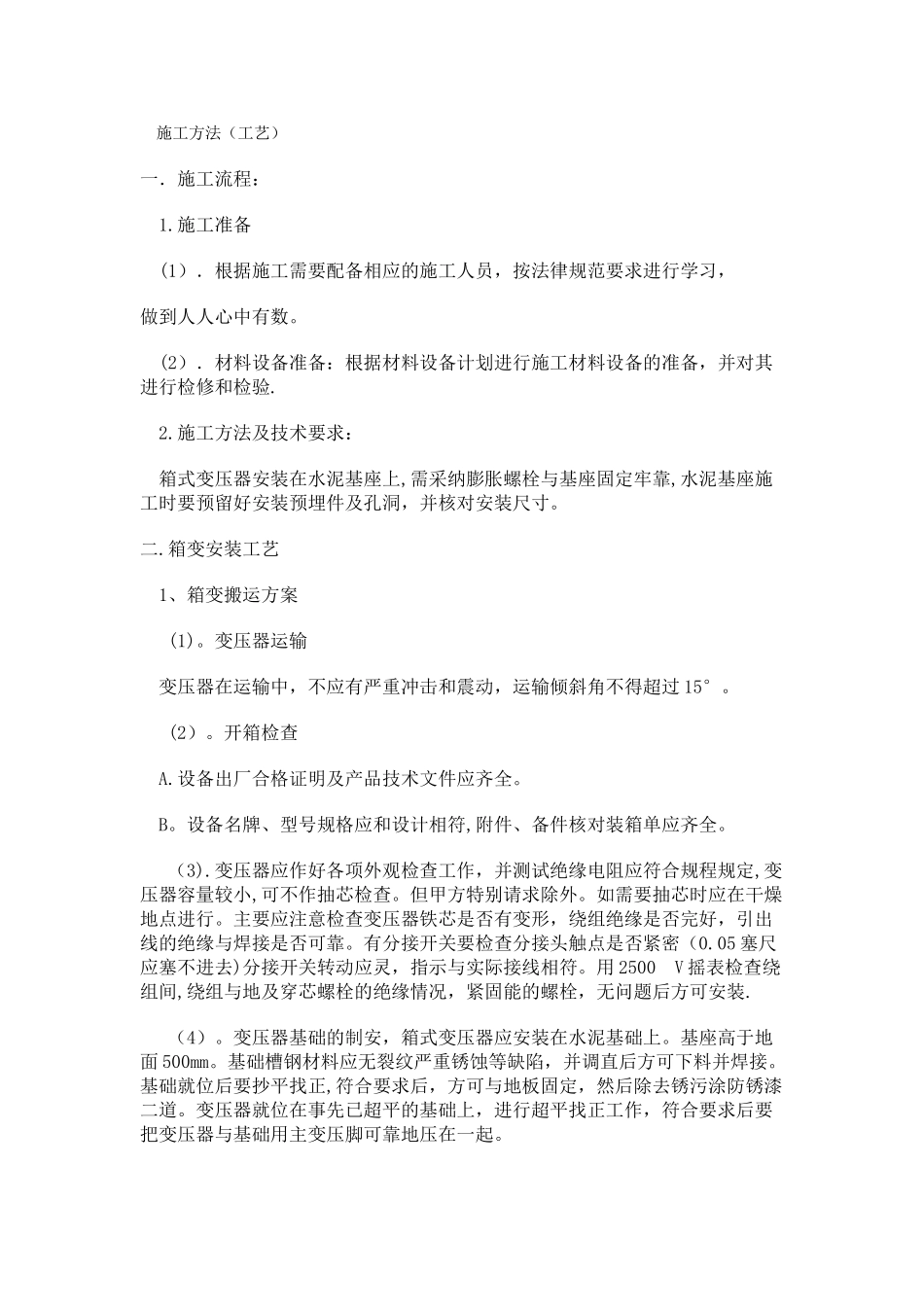

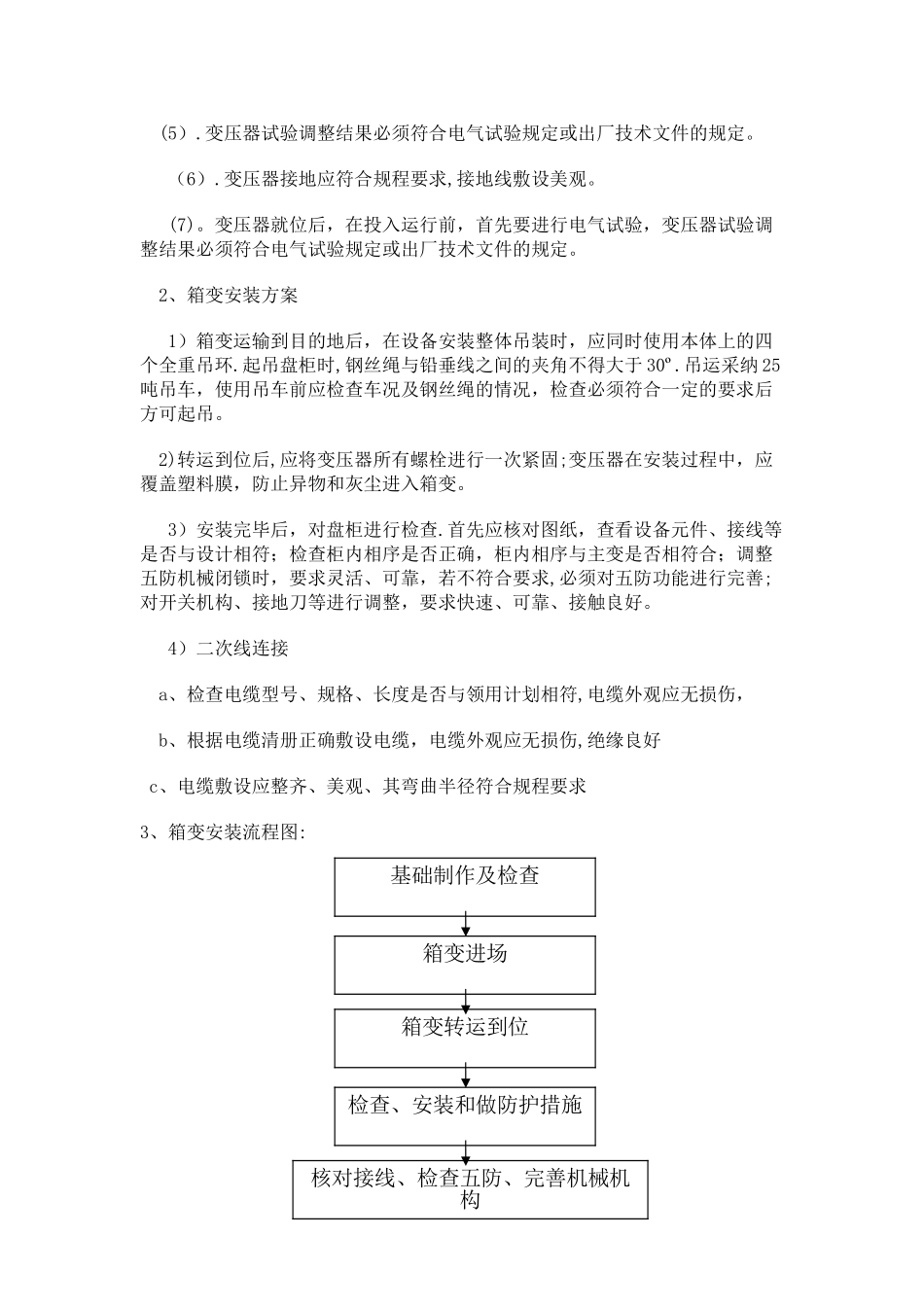

施工方法（工艺）一．施工流程： 1.施工准备(1）．根据施工需要配备相应的施工人员，按法律规范要求进行学习，做到人人心中有数。(2）．材料设备准备：根据材料设备计划进行施工材料设备的准备，并对其进行检修和检验. 2.施工方法及技术要求： 箱式变压器安装在水泥基座上,需采纳膨胀螺栓与基座固定牢靠,水泥基座施工时要预留好安装预埋件及孔洞，并核对安装尺寸。二.箱变安装工艺 1、箱变搬运方案 (1)。变压器运输 变压器在运输中，不应有严重冲击和震动，运输倾斜角不得超过 15°。 (2）。开箱检查 A.设备出厂合格证明及产品技术文件应齐全。 B。设备名牌、型号规格应和设计相符,附件、备件核对装箱单应齐全。 （3).变压器应作好各项外观检查工作，并测试绝缘电阻应符合规程规定,变压器容量较小,可不作抽芯检查。但甲方特别请求除外。如需要抽芯时应在干燥地点进行。主要应注意检查变压器铁芯是否有变形，绕组绝缘是否完好，引出线的绝缘与焊接是否可靠。有分接开关要检查分接头触点是否紧密（0.05 塞尺应塞不进去)分接开关转动应灵，指示与实际接线相符。用 2500 V 摇表检查绕组间,绕组与地及穿芯螺栓的绝缘情况，紧固能的螺栓，无问题后方可安装. （4）。变压器基础的制安，箱式变压器应安装在水泥基础上。基座高于地面 500mm。基础槽钢材料应无裂纹严重锈蚀等缺陷，并调直后方可下料并焊接。基础就位后要抄平找正,符合要求后，方可与地板固定，然后除去锈污涂防锈漆二道。变压器就位在事先已超平的基础上，进行超平找正工作，符合要求后要把变压器与基础用主变压脚可靠地压在一起。(5）.变压器试验调整结果必须符合电气试验规定或出厂技术文件的规定。 （6）.变压器接地应符合规程要求,接地线敷设美观。 (7)。变压器就位后，在投入运行前，首先要进行电气试验，变压器试验调整结果必须符合电气试验规定或出厂技术文件的规定。 2、箱变安装方案 1）箱变运输到目的地后，在设备安装整体吊装时，应同时使用本体上的四个全重吊环.起吊盘柜时,钢丝绳与铅垂线之间的夹角不得大于 30º.吊运采纳 25吨吊车，使用吊车前应检查车况及钢丝绳的情况，检查必须符合一定的要求后方可起吊。 2)转运到位后,应将变压器所有螺栓进行一次紧固;变压器在安装过程中，应覆盖塑料膜，防止异物和灰尘进入箱变。 3）安装完毕后，对盘柜进行检查.首先应核对图纸，查看设备元件、接线等是否与设计相符；检查柜内相序是否正确，柜内相序与主变是...
