纯化水管道施工方案及钝化记录

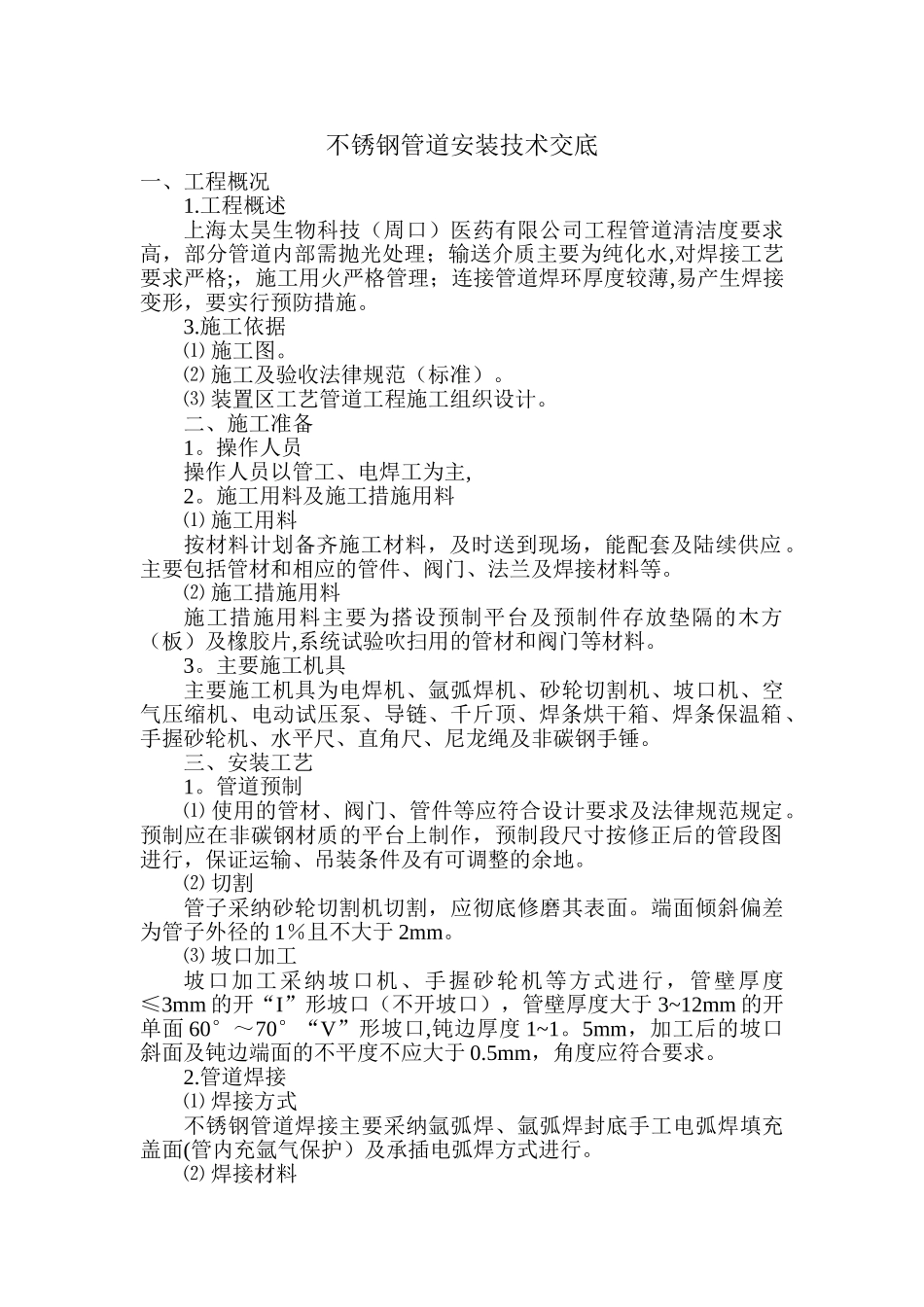

纯化水管道施工方案及钝化记录_第1页
1/16

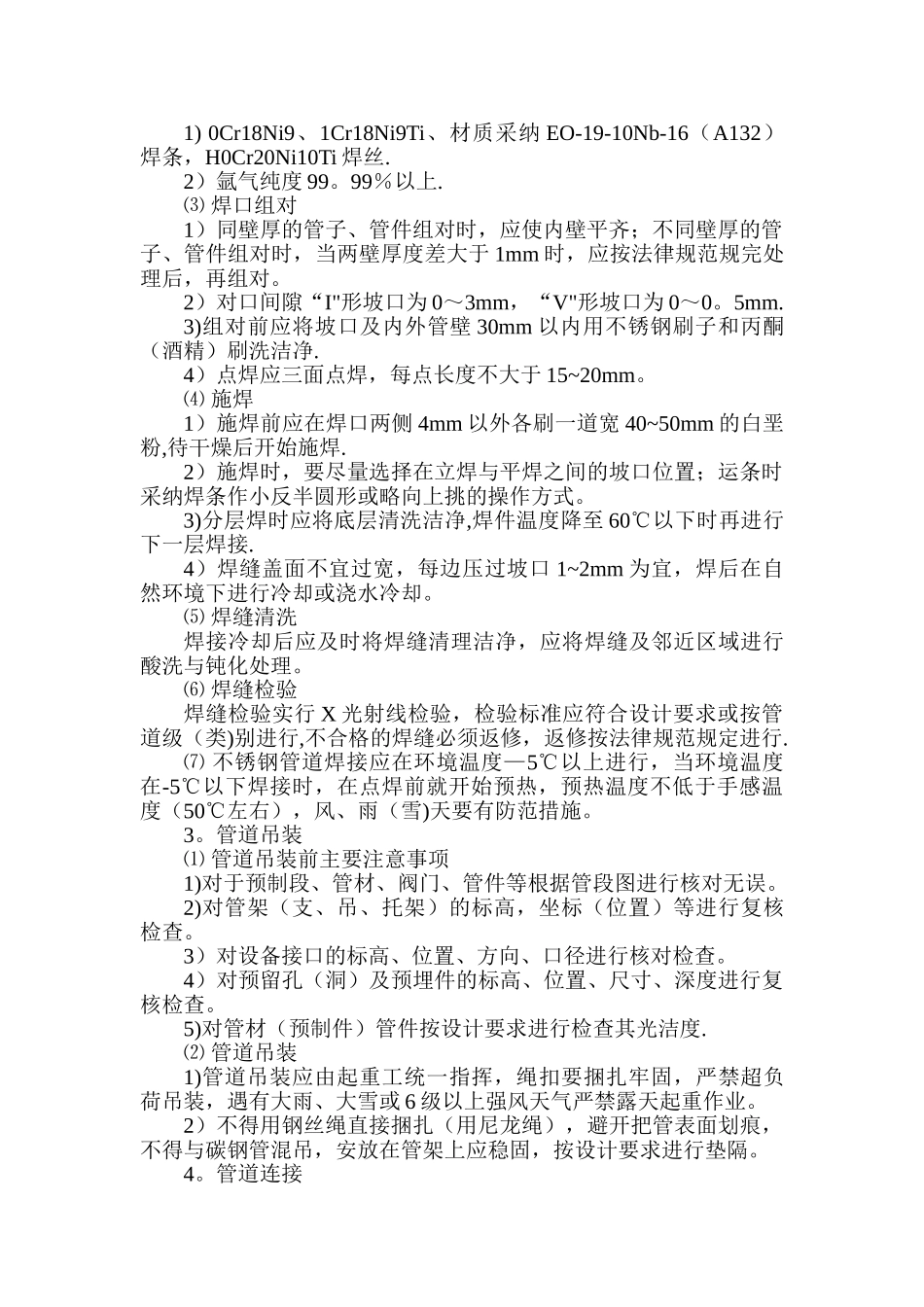

纯化水管道施工方案及钝化记录_第2页
2/16

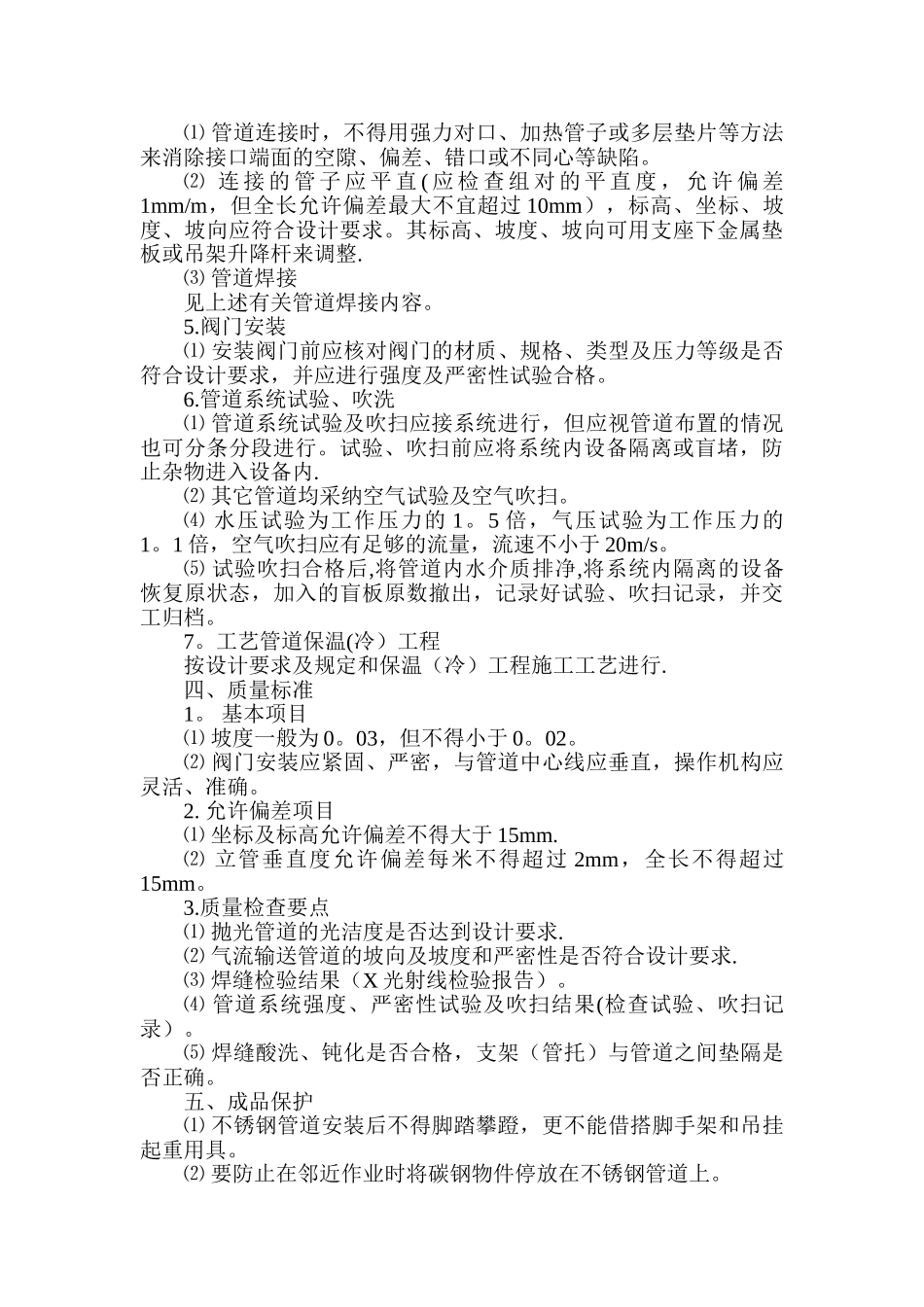

纯化水管道施工方案及钝化记录_第3页
3/16
不锈钢管道安装技术交底一、工程概况1.工程概述上海太昊生物科技(周口)医药有限公司工程管道清洁度要求高,部分管道内部需抛光处理;输送介质主要为纯化水,对焊接工艺要求严格;,施工用火严格管理;连接管道焊环厚度较薄,易产生焊接变形,要实行预防措施。3.施工依据⑴ 施工图。⑵ 施工及验收法律规范(标准)。⑶ 装置区工艺管道工程施工组织设计。二、施工准备1。操作人员操作人员以管工、电焊工为主,2。施工用料及施工措施用料⑴ 施工用料按材料计划备齐施工材料,及时送到现场,能配套及陆续供应。主要包括管材和相应的管件、阀门、法兰及焊接材料等。⑵ 施工措施用料施工措施用料主要为搭设预制平台及预制件存放垫隔的木方(板)及橡胶片,系统试验吹扫用的管材和阀门等材料。3。主要施工机具主要施工机具为电焊机、氩弧焊机、砂轮切割机、坡口机、空气压缩机、电动试压泵、导链、千斤顶、焊条烘干箱、焊条保温箱、手握砂轮机、水平尺、直角尺、尼龙绳及非碳钢手锤。三、安装工艺1。管道预制⑴ 使用的管材、阀门、管件等应符合设计要求及法律规范规定。预制应在非碳钢材质的平台上制作,预制段尺寸按修正后的管段图进行,保证运输、吊装条件及有可调整的余地。⑵ 切割管子采纳砂轮切割机切割,应彻底修磨其表面。端面倾斜偏差为管子外径的 1%且不大于 2mm。⑶ 坡口加工坡口加工采纳坡口机、手握砂轮机等方式进行,管壁厚度≤3mm 的开“I”形坡口(不开坡口),管壁厚度大于 3~12mm 的开单面 60°~70°“V”形坡口,钝边厚度 1~1。5mm,加工后的坡口斜面及钝边端面的不平度不应大于 0.5mm,角度应符合要求。2.管道焊接⑴ 焊接方式不锈钢管道焊接主要采纳氩弧焊、氩弧焊封底手工电弧焊填充盖面(管内充氩气保护)及承插电弧焊方式进行。⑵ 焊接材料1) 0Cr18Ni9、1Cr18Ni9Ti、材质采纳 EO-19-10Nb-16(A132)焊条,H0Cr20Ni10Ti 焊丝.2)氩气纯度 99。99%以上.⑶ 焊口组对1)同壁厚的管子、管件组对时,应使内壁平齐;不同壁厚的管子、管件组对时,当两壁厚度差大于 1mm 时,应按法律规范规完处理后,再组对。2)对口间隙“I"形坡口为 0~3mm,“V"形坡口为 0~0。5mm.3)组对前应将坡口及内外管壁 30mm 以内用不锈钢刷子和丙酮(酒精)刷洗洁净.4)点焊应三面点焊,每点长度不大于 15~20mm。⑷ 施焊1)施焊前应在焊口两侧 4mm 以外各刷一道宽 40~50mm 的白垩粉,待干燥后开始施焊.2)施焊时,要尽量选择在立...
