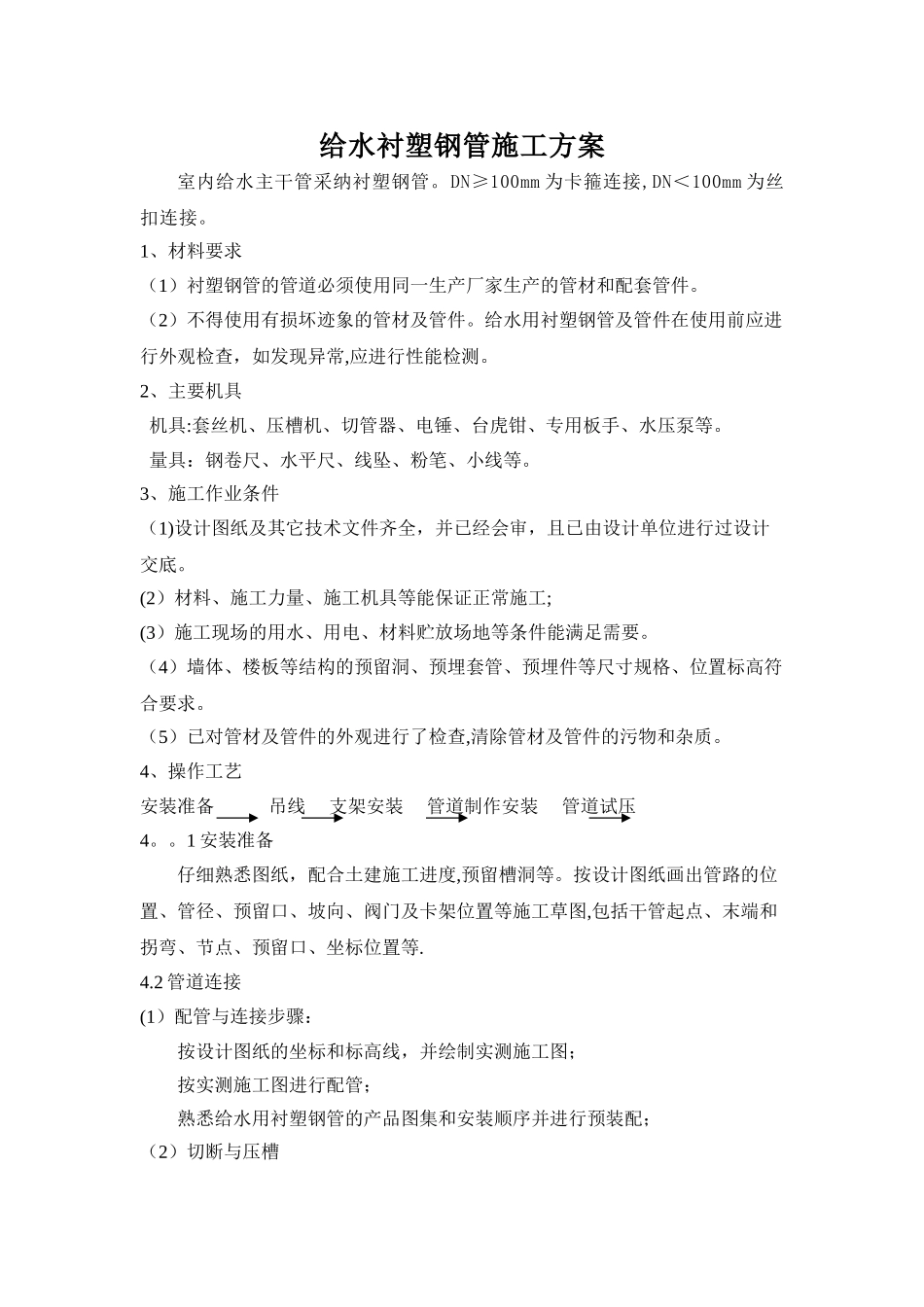

给水钢塑复合管施工方案_第1页
1/4

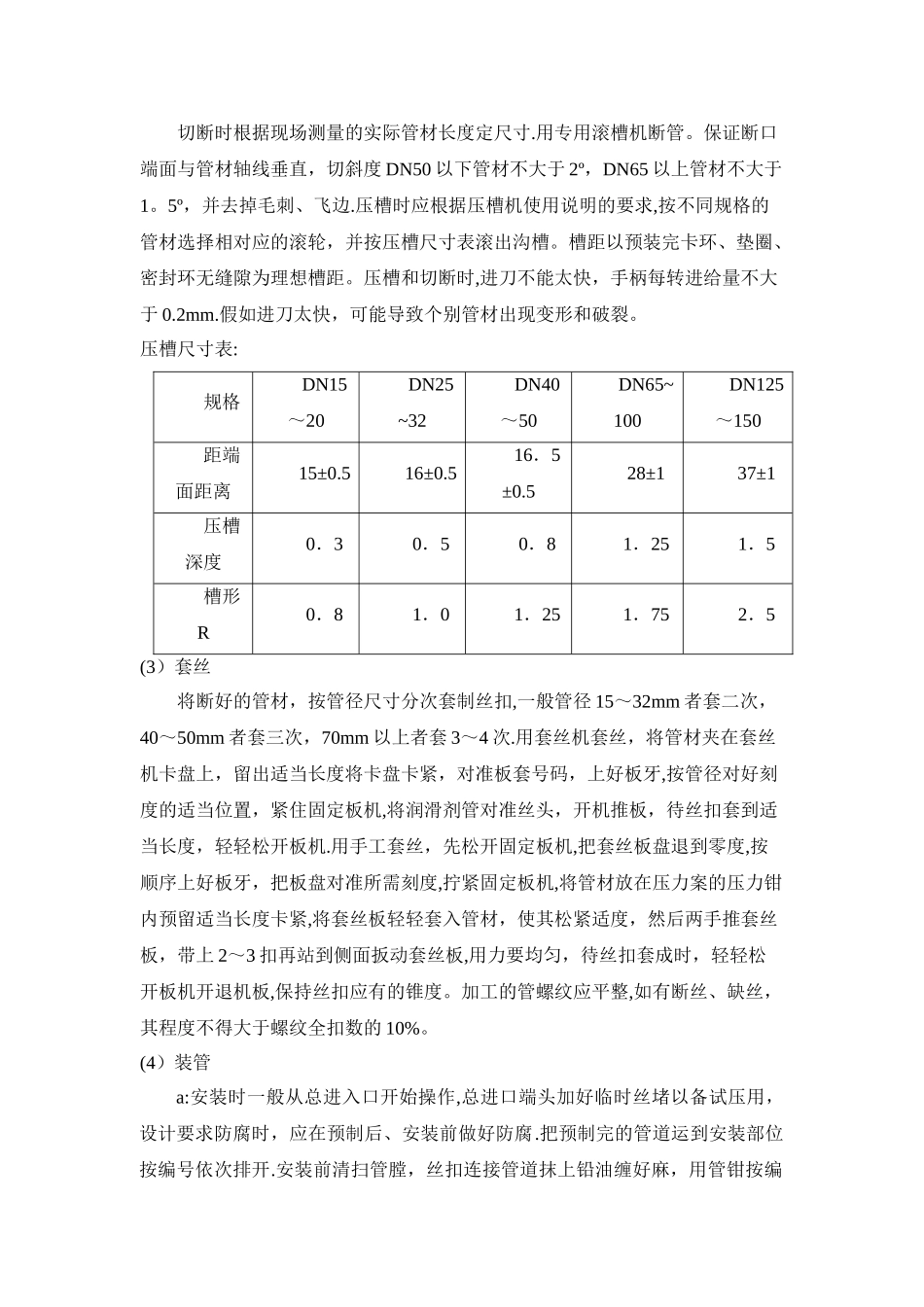

给水钢塑复合管施工方案_第2页
2/4
给水钢塑复合管施工方案_第3页
3/4
给水衬塑钢管施工方案室内给水主干管采纳衬塑钢管。DN≥100mm 为卡箍连接,DN<100mm 为丝扣连接。1、材料要求(1)衬塑钢管的管道必须使用同一生产厂家生产的管材和配套管件。(2)不得使用有损坏迹象的管材及管件。给水用衬塑钢管及管件在使用前应进行外观检查,如发现异常,应进行性能检测。2、主要机具机具:套丝机、压槽机、切管器、电锤、台虎钳、专用板手、水压泵等。量具:钢卷尺、水平尺、线坠、粉笔、小线等。3、施工作业条件(1)设计图纸及其它技术文件齐全,并已经会审,且已由设计单位进行过设计交底。(2)材料、施工力量、施工机具等能保证正常施工;(3)施工现场的用水、用电、材料贮放场地等条件能满足需要。(4)墙体、楼板等结构的预留洞、预埋套管、预埋件等尺寸规格、位置标高符合要求。(5)已对管材及管件的外观进行了检查,清除管材及管件的污物和杂质。4、操作工艺安装准备 吊线 支架安装 管道制作安装 管道试压4。。1 安装准备仔细熟悉图纸,配合土建施工进度,预留槽洞等。按设计图纸画出管路的位置、管径、预留口、坡向、阀门及卡架位置等施工草图,包括干管起点、末端和拐弯、节点、预留口、坐标位置等.4.2 管道连接(1)配管与连接步骤:按设计图纸的坐标和标高线,并绘制实测施工图;按实测施工图进行配管;熟悉给水用衬塑钢管的产品图集和安装顺序并进行预装配;(2)切断与压槽切断时根据现场测量的实际管材长度定尺寸.用专用滚槽机断管。保证断口端面与管材轴线垂直,切斜度 DN50 以下管材不大于 2º,DN65 以上管材不大于1。5º,并去掉毛刺、飞边.压槽时应根据压槽机使用说明的要求,按不同规格的管材选择相对应的滚轮,并按压槽尺寸表滚出沟槽。槽距以预装完卡环、垫圈、密封环无缝隙为理想槽距。压槽和切断时,进刀不能太快,手柄每转进给量不大于 0.2mm.假如进刀太快,可能导致个别管材出现变形和破裂。压槽尺寸表:规格DN15~20DN25~32DN40~50DN65~100DN125~150距端面距离15±0.516±0.516.5±0.528±137±1压槽深度0.30.50.81.251.5槽形R0.81.01.251.752.5(3)套丝将断好的管材,按管径尺寸分次套制丝扣,一般管径 15~32mm 者套二次,40~50mm 者套三次,70mm 以上者套 3~4 次.用套丝机套丝,将管材夹在套丝机卡盘上,留出适当长度将卡盘卡紧,对准板套号码,上好板牙,按管径对好刻度的适当位置,紧住固定板机,将润滑剂管对准丝头,开机推板,待丝扣套到适当长度,轻轻松开板机.用...
