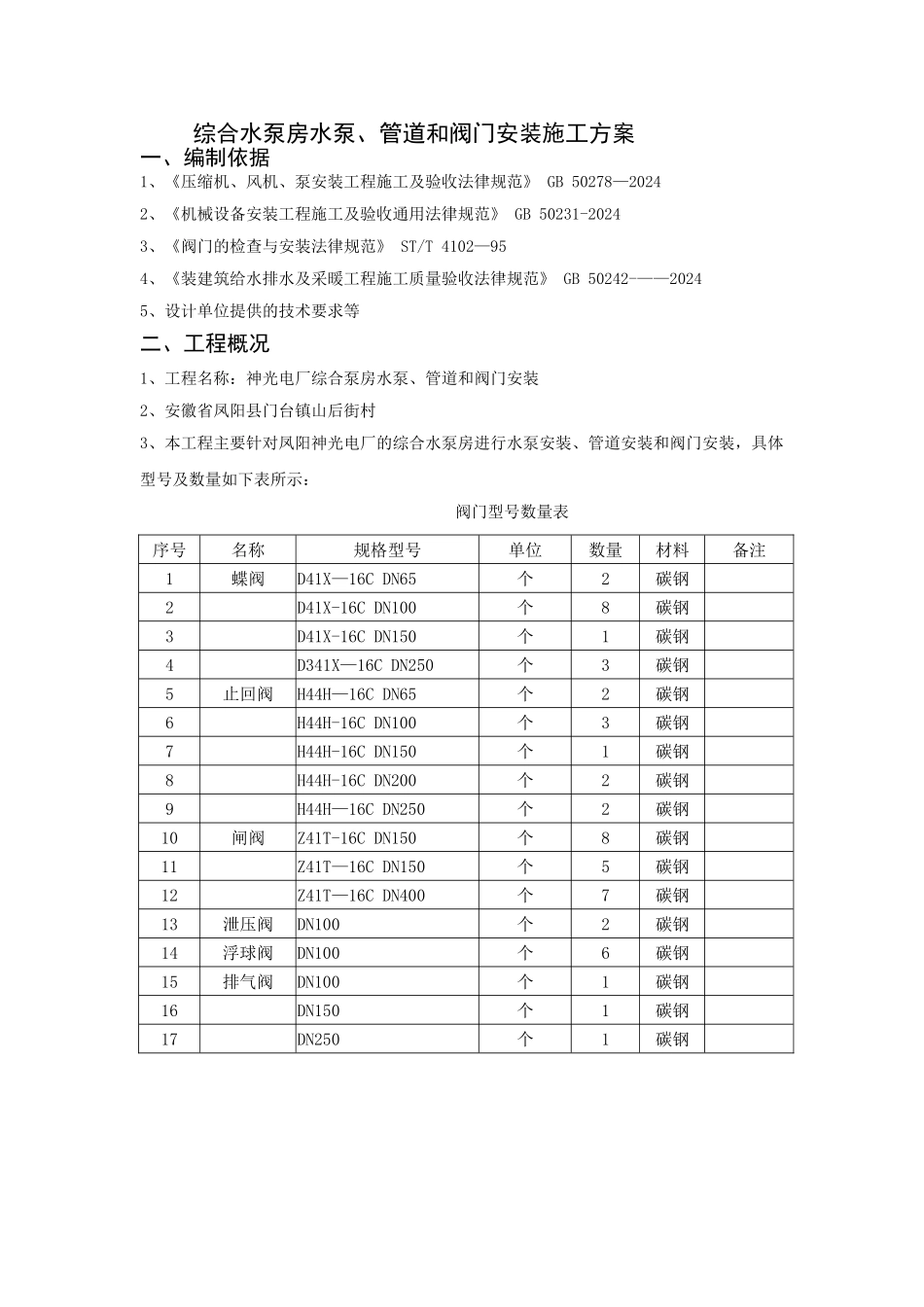

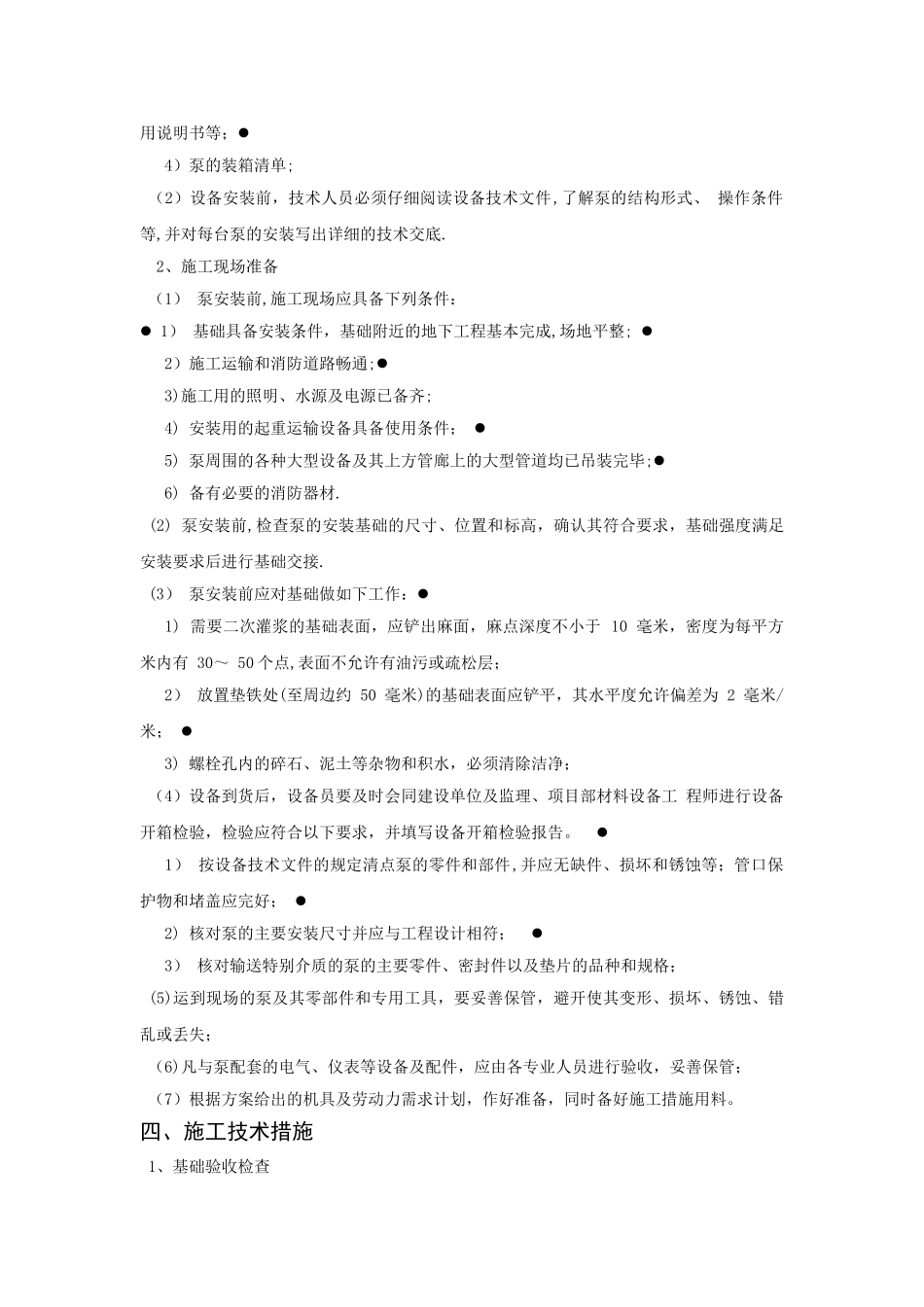

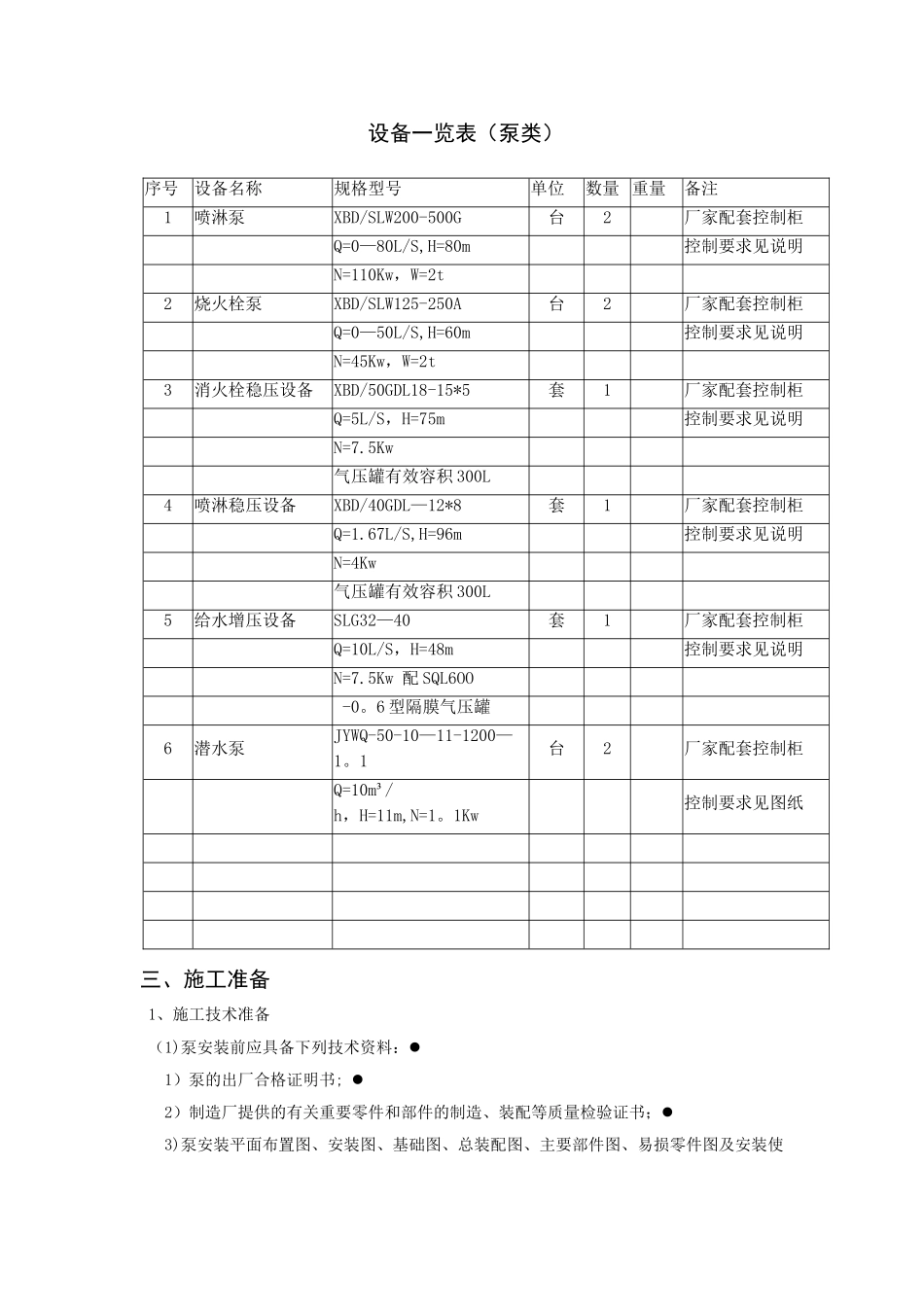

综合水泵房水泵、管道和阀门安装施工方案一、编制依据1、《压缩机、风机、泵安装工程施工及验收法律规范》 GB 50278—20242、《机械设备安装工程施工及验收通用法律规范》 GB 50231-20243、《阀门的检查与安装法律规范》 ST/T 4102—954、《装建筑给水排水及采暖工程施工质量验收法律规范》 GB 50242-——20245、设计单位提供的技术要求等二、工程概况1、工程名称:神光电厂综合泵房水泵、管道和阀门安装2、安徽省凤阳县门台镇山后街村3、本工程主要针对凤阳神光电厂的综合水泵房进行水泵安装、管道安装和阀门安装,具体型号及数量如下表所示: 阀门型号数量表序号名称规格型号单位数量材料备注1蝶阀D41X—16C DN65个2碳钢 2 D41X-16C DN100个8碳钢 3 D41X-16C DN150个1碳钢 4 D341X—16C DN250个3碳钢 5止回阀H44H—16C DN65个2碳钢 6 H44H-16C DN100个3碳钢 7 H44H-16C DN150个1碳钢 8 H44H-16C DN200个2碳钢 9 H44H—16C DN250个2碳钢 10闸阀Z41T-16C DN150个8碳钢 11 Z41T—16C DN150个5碳钢 12 Z41T—16C DN400个7碳钢 13泄压阀DN100个2碳钢 14浮球阀DN100个6碳钢 15排气阀DN100个1碳钢 16 DN150个1碳钢 17 DN250个1碳钢 设备一览表(泵类)三、施工准备 1、施工技术准备 (1)泵安装前应具备下列技术资料: 1)泵的出厂合格证明书; 2)制造厂提供的有关重要零件和部件的制造、装配等质量检验证书; 3)泵安装平面布置图、安装图、基础图、总装配图、主要部件图、易损零件图及安装使序号设备名称规格型号单位数量 重量备注1喷淋泵XBD/SLW200-500G台2 厂家配套控制柜 Q=0—80L/S,H=80m 控制要求见说明 N=110Kw,W=2t 2烧火栓泵XBD/SLW125-250A台2 厂家配套控制柜 Q=0—50L/S,H=60m 控制要求见说明 N=45Kw,W=2t 3消火栓稳压设备XBD/50GDL18-15*5套1 厂家配套控制柜 Q=5L/S,H=75m 控制要求见说明 N=7.5Kw 气压罐有效容积 300L 4喷淋稳压设备XBD/40GDL—12*8套1 厂家配套控制柜 Q=1.67L/S,H=96m 控制要求见说明 N=4Kw 气压罐有效容积 300L 5给水增压设备SLG32—40套1 厂家配套控制柜 Q=10L/S,H=48m 控制要求见说明 N=7.5Kw 配 SQL6OO -0。6 型隔膜气压罐 6潜水泵JYWQ-50-10—11-1200—1。1台2 厂家配套控制柜 Q=10m³/h,H=11m,N=1。1Kw 控制要求见图纸 用说明书等; 4)泵的装箱清单; (2)设备安装前,技术人员必须仔细阅读设...
