聚异丁烯胺中试项目管线试压施工方案

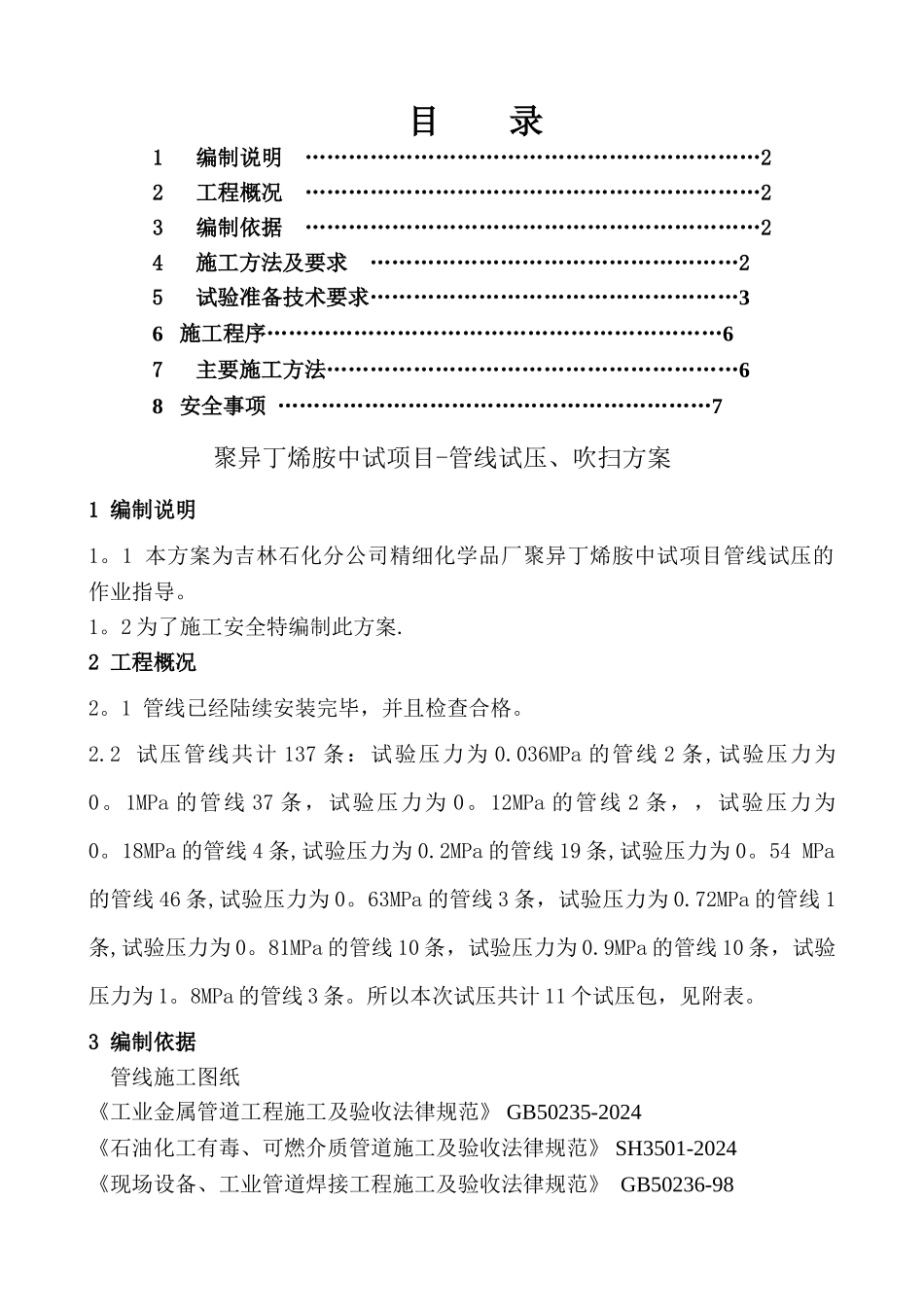

聚异丁烯胺中试项目管线试压施工方案_第1页
1/10

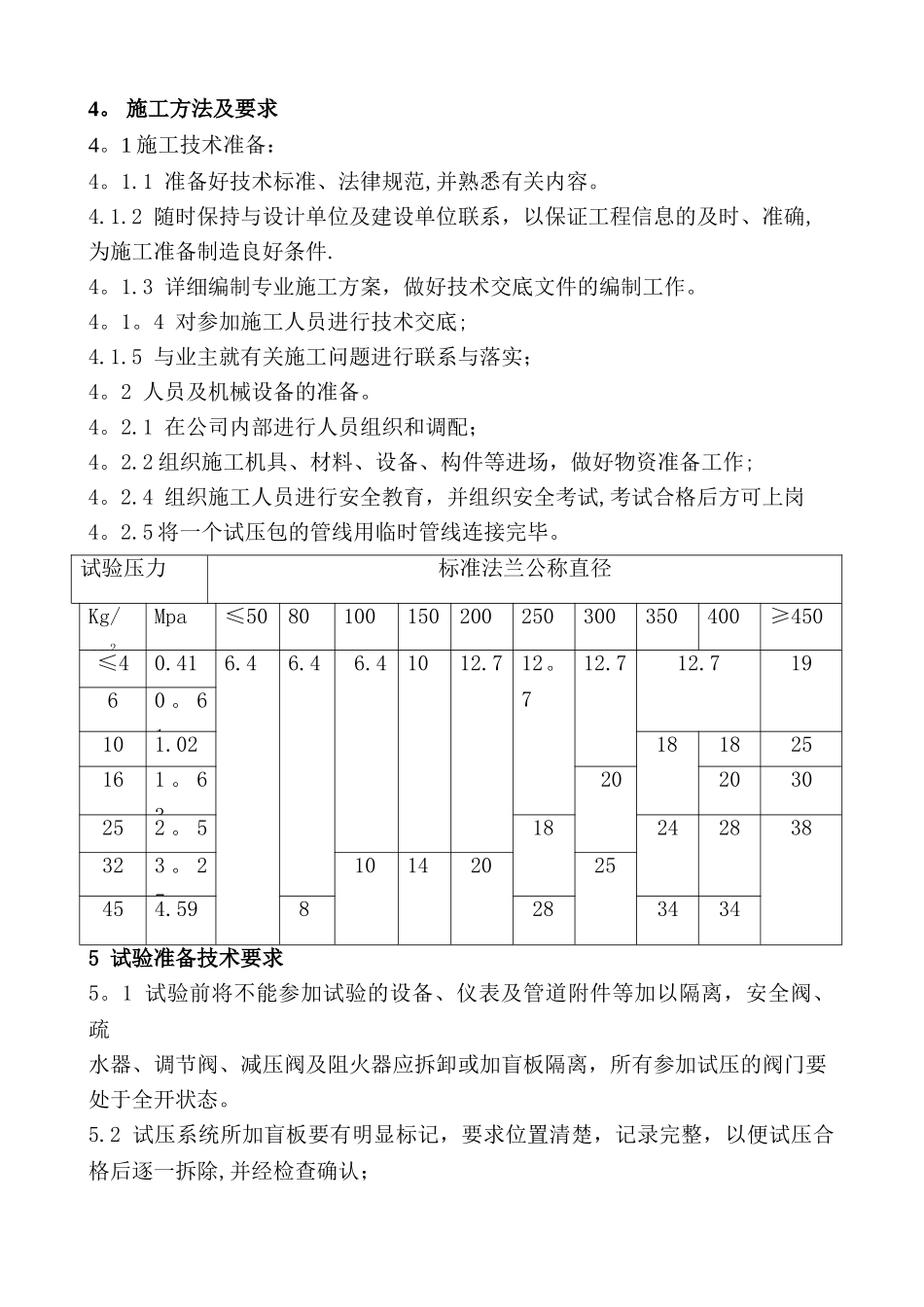

聚异丁烯胺中试项目管线试压施工方案_第2页
2/10

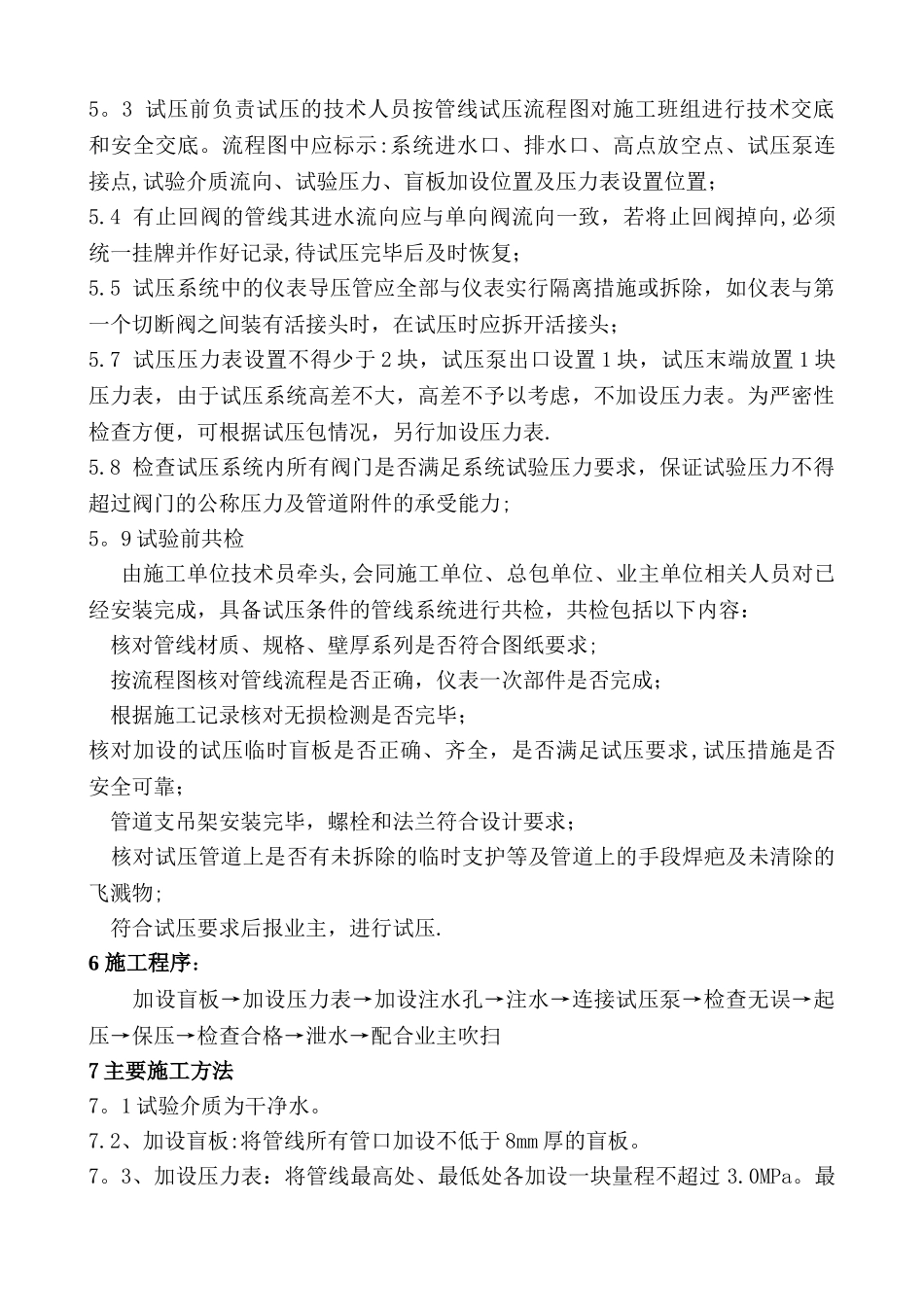

聚异丁烯胺中试项目管线试压施工方案_第3页
3/10
目 录1 编制说明 ………………………………………………………22 工程概况 ………………………………………………………23 编制依据 ………………………………………………………24 施工方法及要求 ……………………………………………25 试验准备技术要求……………………………………………36 施工程序………………………………………………………67 主要施工方法…………………………………………………68 安全事项 ……………………………………………………7聚异丁烯胺中试项目-管线试压、吹扫方案1 编制说明1。1 本方案为吉林石化分公司精细化学品厂聚异丁烯胺中试项目管线试压的作业指导。1。2 为了施工安全特编制此方案.2 工程概况2。1 管线已经陆续安装完毕,并且检查合格。2.2 试压管线共计 137 条:试验压力为 0.036MPa 的管线 2 条,试验压力为0。1MPa 的管线 37 条,试验压力为 0。12MPa 的管线 2 条,,试验压力为0。18MPa 的管线 4 条,试验压力为 0.2MPa 的管线 19 条,试验压力为 0。54 MPa的管线 46 条,试验压力为 0。63MPa 的管线 3 条,试验压力为 0.72MPa 的管线 1条,试验压力为 0。81MPa 的管线 10 条,试验压力为 0.9MPa 的管线 10 条,试验压力为 1。8MPa 的管线 3 条。所以本次试压共计 11 个试压包,见附表。3 编制依据管线施工图纸《工业金属管道工程施工及验收法律规范》 GB50235-2024《石油化工有毒、可燃介质管道施工及验收法律规范》 SH3501-2024《现场设备、工业管道焊接工程施工及验收法律规范》 GB50236-984。 施工方法及要求4。1 施工技术准备:4。1.1 准备好技术标准、法律规范,并熟悉有关内容。4.1.2 随时保持与设计单位及建设单位联系,以保证工程信息的及时、准确,为施工准备制造良好条件.4。1.3 详细编制专业施工方案,做好技术交底文件的编制工作。4。1。4 对参加施工人员进行技术交底;4.1.5 与业主就有关施工问题进行联系与落实;4。2 人员及机械设备的准备。4。2.1 在公司内部进行人员组织和调配;4。2.2 组织施工机具、材料、设备、构件等进场,做好物资准备工作;4。2.4 组织施工人员进行安全教育,并组织安全考试,考试合格后方可上岗4。2.5 将一个试压包的管线用临时管线连接完毕。试验压力标准法兰公称直径Kg/cm2Mpa≤5080100150200250300350400≥450≤40.416.46.4 6.41012.712。712.712.71960 。 61101.02 181...
