脚手架专项检查表(含首层外架)

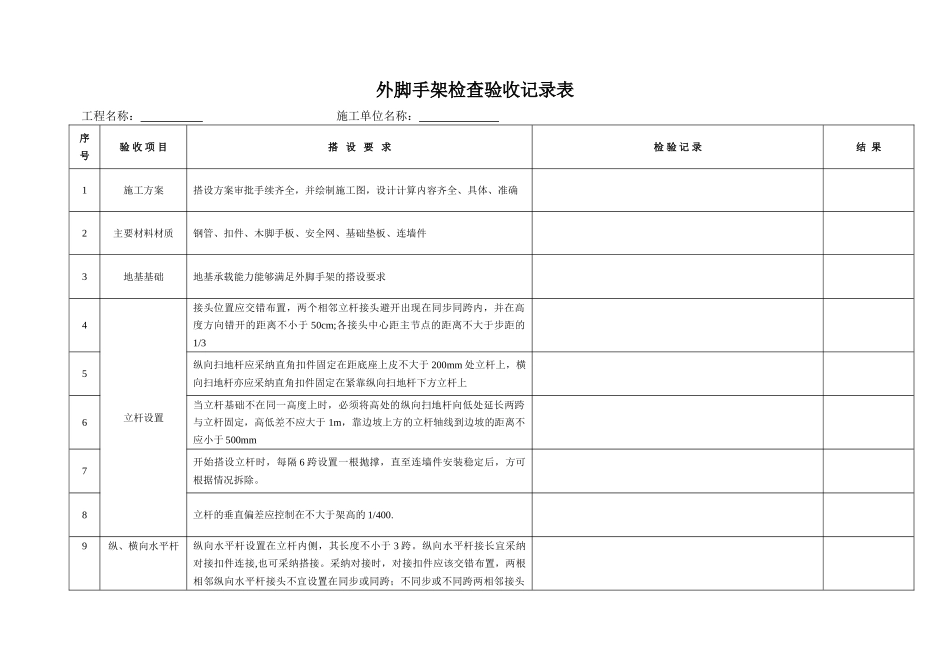

脚手架专项检查表(含首层外架)_第1页
1/3

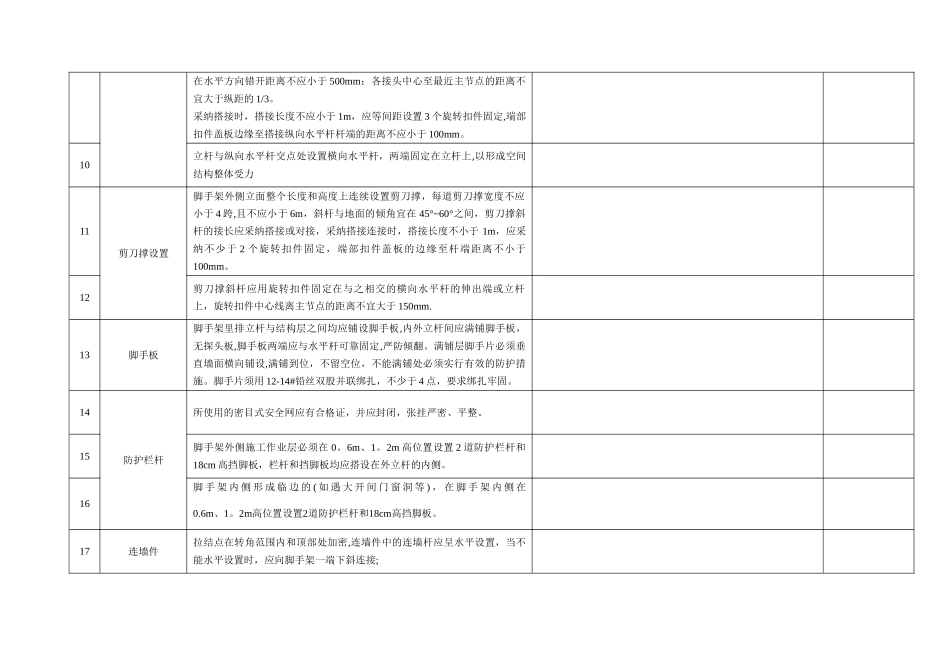

脚手架专项检查表(含首层外架)_第2页
2/3

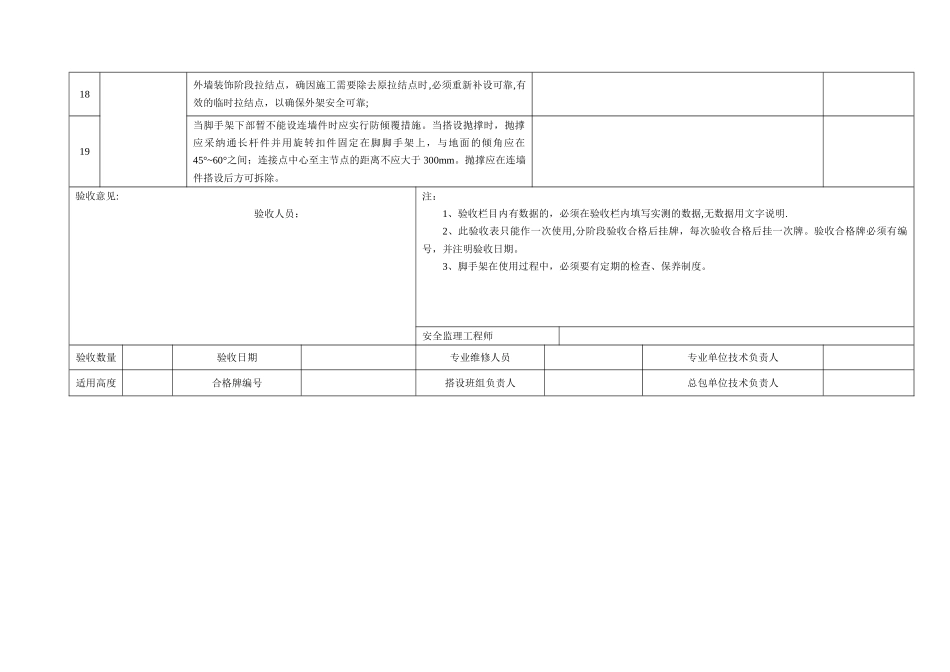

脚手架专项检查表(含首层外架)_第3页
3/3
外脚手架检查验收记录表工程名称: 施工单位名称: 序号验 收 项 目搭 设 要 求检 验 记 录结 果1施工方案搭设方案审批手续齐全,并绘制施工图,设计计算内容齐全、具体、准确2主要材料材质钢管、扣件、木脚手板、安全网、基础垫板、连墙件3地基基础地基承载能力能够满足外脚手架的搭设要求4立杆设置接头位置应交错布置,两个相邻立杆接头避开出现在同步同跨内,并在高度方向错开的距离不小于 50cm;各接头中心距主节点的距离不大于步距的1/35纵向扫地杆应采纳直角扣件固定在距底座上皮不大于 200mm 处立杆上,横向扫地杆亦应采纳直角扣件固定在紧靠纵向扫地杆下方立杆上6当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于 1m,靠边坡上方的立杆轴线到边坡的距离不应小于 500mm7开始搭设立杆时,每隔 6 跨设置一根抛撑,直至连墙件安装稳定后,方可根据情况拆除。8立杆的垂直偏差应控制在不大于架高的 1/400.9纵、横向水平杆纵向水平杆设置在立杆内侧,其长度不小于 3 跨。纵向水平杆接长宜采纳对接扣件连接,也可采纳搭接。采纳对接时,对接扣件应该交错布置,两根相邻纵向水平杆接头不宜设置在同步或同跨;不同步或不同跨两相邻接头在水平方向错开距离不应小于 500mm;各接头中心至最近主节点的距离不宜大于纵距的 1/3。采纳搭接时,搭接长度不应小于 1m,应等间距设置 3 个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于 100mm。10立杆与纵向水平杆交点处设置横向水平杆,两端固定在立杆上,以形成空间结构整体受力11剪刀撑设置脚手架外侧立面整个长度和高度上连续设置剪刀撑,每道剪刀撑宽度不应小于 4 跨,且不应小于 6m,斜杆与地面的倾角宜在 45°~60°之间,剪刀撑斜杆的接长应采纳搭接或对接,采纳搭接连接时,搭接长度不小于 1m,应采纳不少于 2 个旋转扣件固定,端部扣件盖板的边缘至杆端距离不小于100mm。12剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线离主节点的距离不宜大于 150mm.13脚手板脚手架里排立杆与结构层之间均应铺设脚手板,内外立杆间应满铺脚手板,无探头板,脚手板两端应与水平杆可靠固定,严防倾翻。满铺层脚手片必须垂直墙面横向铺设,满铺到位,不留空位,不能满铺处必须实行有效的防护措施。脚手片须用 12-14#铅丝双股并联绑扎,不少于 4 点,要求绑扎牢固。14防护栏杆所使...
