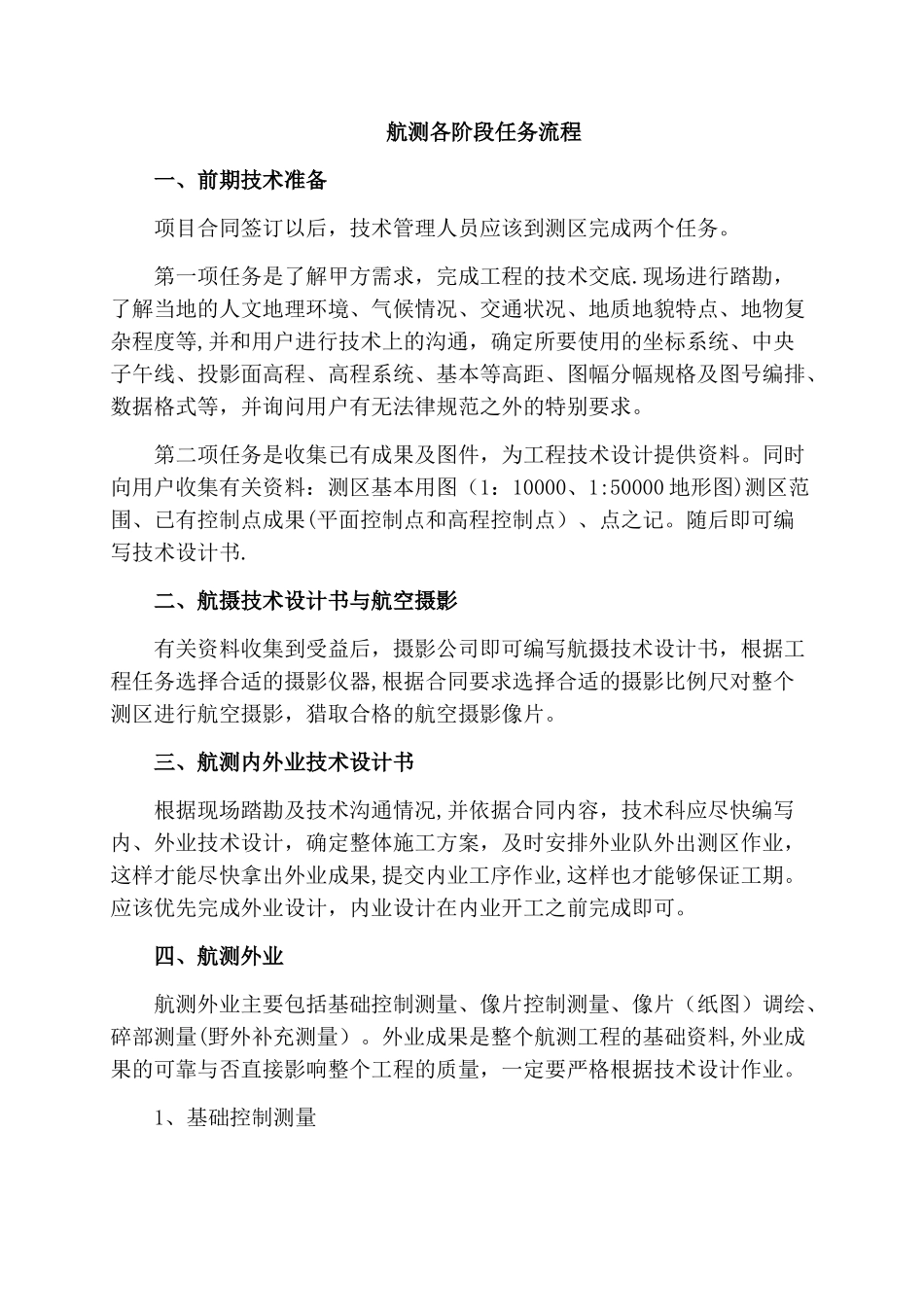

航测作业技术流程_第1页
1/5
航测作业技术流程_第2页
2/5

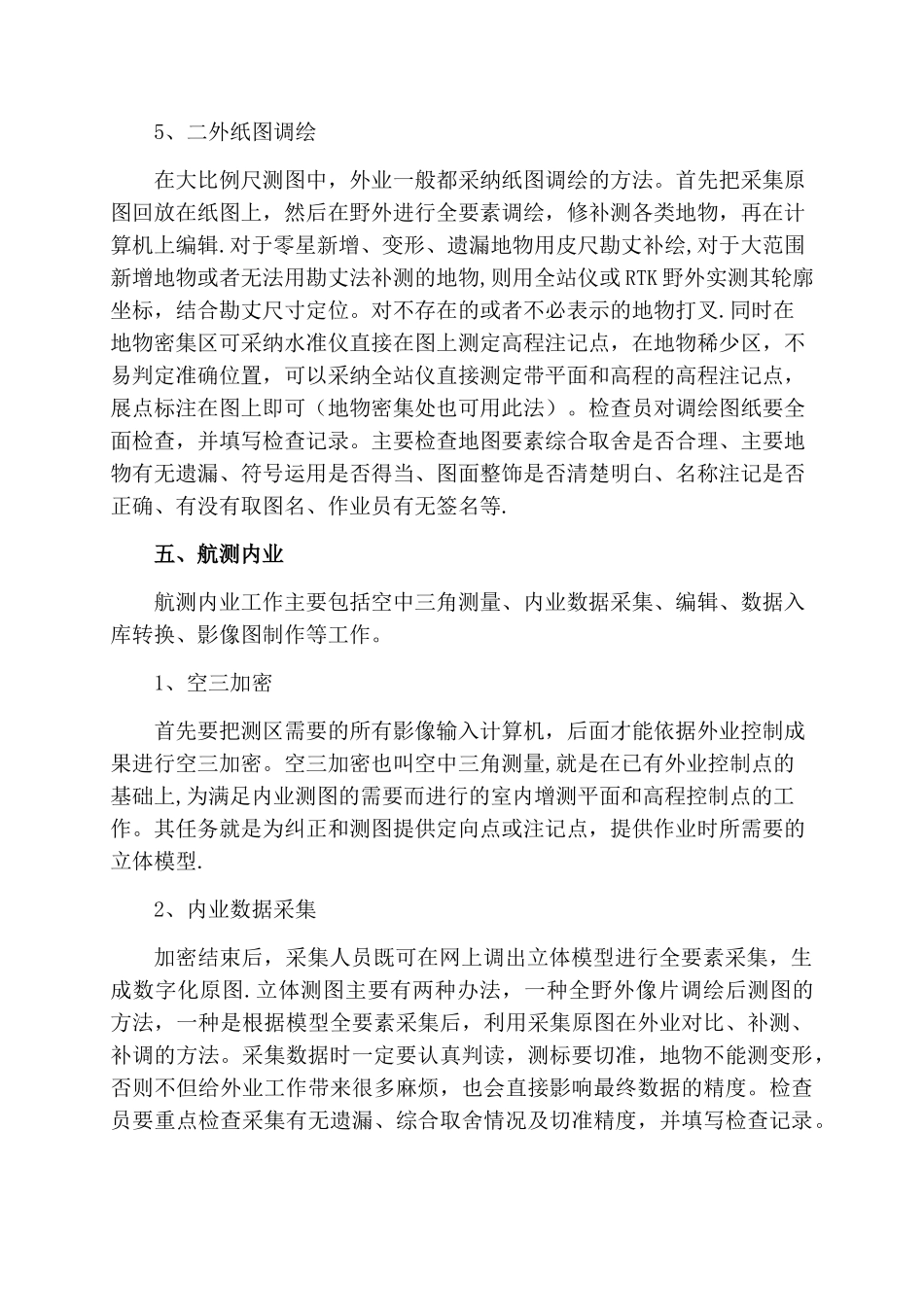

航测作业技术流程_第3页
3/5
航测各阶段任务流程一、前期技术准备 项目合同签订以后,技术管理人员应该到测区完成两个任务。第一项任务是了解甲方需求,完成工程的技术交底.现场进行踏勘,了解当地的人文地理环境、气候情况、交通状况、地质地貌特点、地物复杂程度等,并和用户进行技术上的沟通,确定所要使用的坐标系统、中央子午线、投影面高程、高程系统、基本等高距、图幅分幅规格及图号编排、数据格式等,并询问用户有无法律规范之外的特别要求。 第二项任务是收集已有成果及图件,为工程技术设计提供资料。同时向用户收集有关资料:测区基本用图(1:10000、1:50000 地形图)测区范围、已有控制点成果(平面控制点和高程控制点)、点之记。随后即可编写技术设计书. 二、航摄技术设计书与航空摄影 有关资料收集到受益后,摄影公司即可编写航摄技术设计书,根据工程任务选择合适的摄影仪器,根据合同要求选择合适的摄影比例尺对整个测区进行航空摄影,猎取合格的航空摄影像片。 三、航测内外业技术设计书 根据现场踏勘及技术沟通情况,并依据合同内容,技术科应尽快编写内、外业技术设计,确定整体施工方案,及时安排外业队外出测区作业,这样才能尽快拿出外业成果,提交内业工序作业,这样也才能够保证工期。应该优先完成外业设计,内业设计在内业开工之前完成即可。四、航测外业 航测外业主要包括基础控制测量、像片控制测量、像片(纸图)调绘、碎部测量(野外补充测量)。外业成果是整个航测工程的基础资料,外业成果的可靠与否直接影响整个工程的质量,一定要严格根据技术设计作业。1、基础控制测量 一般情况下,测区已有高等级的控制点数量有限,分布也不是很均匀,难以满足航测成图要求,这就要求适当加密一些基础控制点,在此基础上再进行像片控制测量和碎部测量.目前基础控制测量主要采纳 GPS 快速静态定位方法或光电测距导线测量。测量完后一定要认真检查原始观测记录手簿,没有错误方可进行计算,一定要确保测量成果的精度合乎法律规范要求. 2、像片控制测量 像控点包括平高点、平面点、高程点三种。要建立立体模型,必须以像控点为基础,因此像片控制测量是内业采集的重要依据。目前采纳的测量方法主要有 GPS 快速静态定位法、RTK 实时动态定位测量、光电测距导线等方法.检查员应认真检查像控点的选刺质量、整饰质量、记录质量、文字说明是否清楚、各项限差是否超限等. 3、碎部测量 为了保证工期,再调绘之前也可进行碎部测量,主要是对隐蔽地物、被遮...
