蒸汽管道水力计算表说明

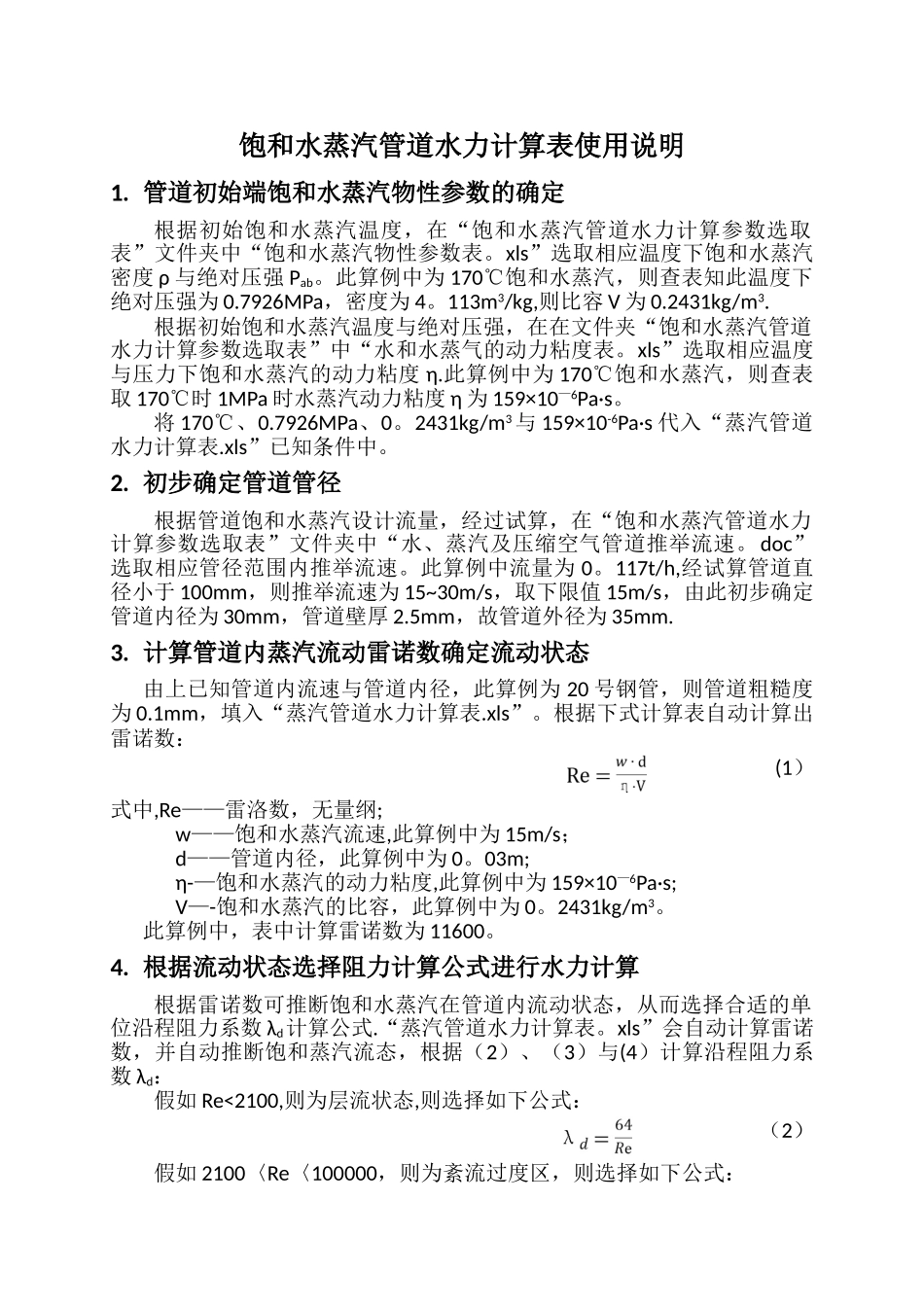

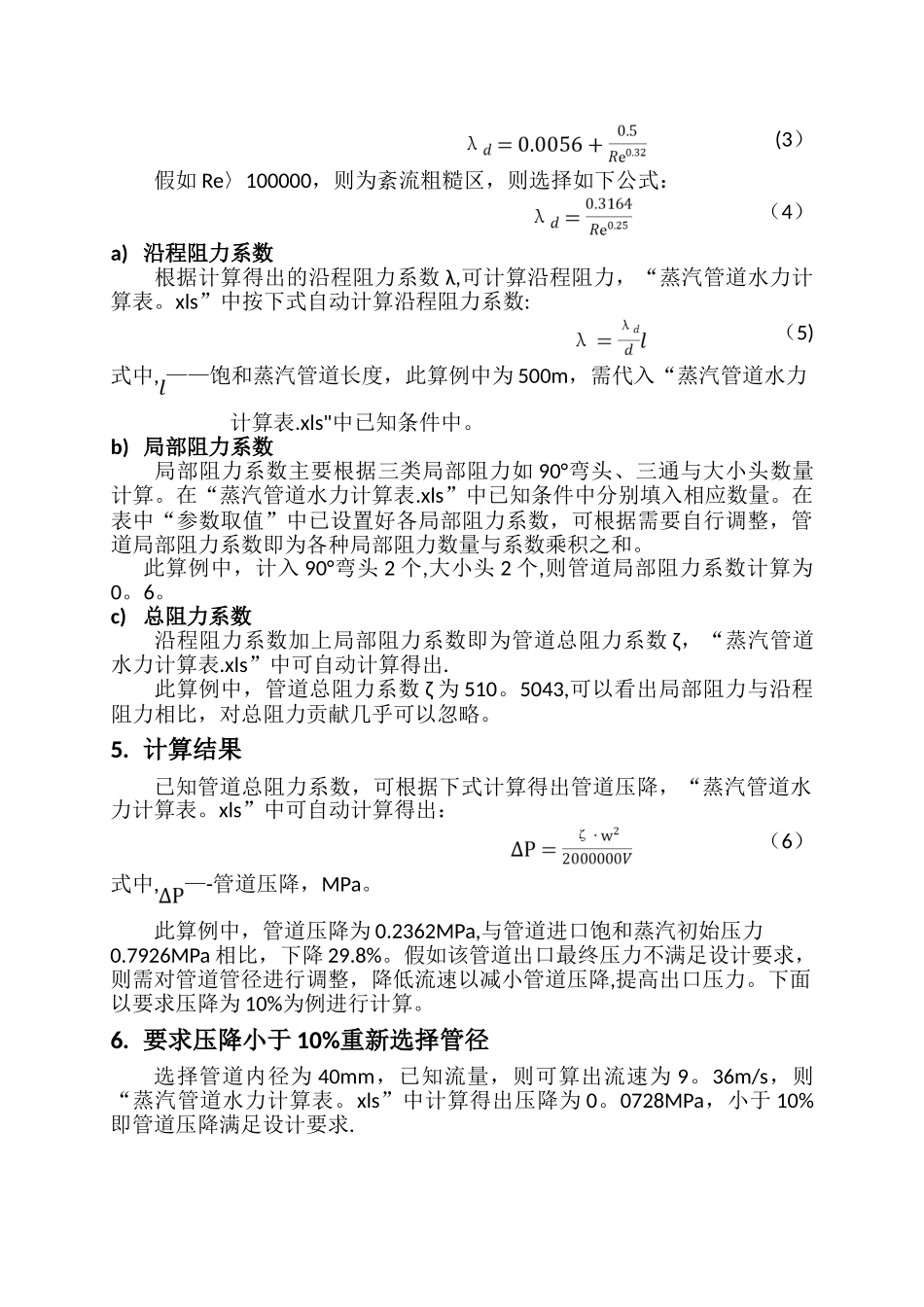

饱和水蒸汽管道水力计算表使用说明1. 管道初始端饱和水蒸汽物性参数的确定根据初始饱和水蒸汽温度，在“饱和水蒸汽管道水力计算参数选取表”文件夹中“饱和水蒸汽物性参数表。xls”选取相应温度下饱和水蒸汽密度 ρ 与绝对压强 Pab。此算例中为 170℃饱和水蒸汽，则查表知此温度下绝对压强为 0.7926MPa，密度为 4。113m3/kg,则比容 V 为 0.2431kg/m3.根据初始饱和水蒸汽温度与绝对压强，在在文件夹“饱和水蒸汽管道水力计算参数选取表”中“水和水蒸气的动力粘度表。xls”选取相应温度与压力下饱和水蒸汽的动力粘度 η.此算例中为 170℃饱和水蒸汽，则查表取 170℃时 1MPa 时水蒸汽动力粘度 η 为 159×10—6Pa·s。将 170℃、0.7926MPa、0。2431kg/m3与 159×10-6Pa·s 代入“蒸汽管道水力计算表.xls”已知条件中。2. 初步确定管道管径根据管道饱和水蒸汽设计流量，经过试算，在“饱和水蒸汽管道水力计算参数选取表”文件夹中“水、蒸汽及压缩空气管道推举流速。doc”选取相应管径范围内推举流速。此算例中流量为 0。117t/h,经试算管道直径小于 100mm，则推举流速为 15~30m/s，取下限值 15m/s，由此初步确定管道内径为 30mm，管道壁厚 2.5mm，故管道外径为 35mm.3. 计算管道内蒸汽流动雷诺数确定流动状态由上已知管道内流速与管道内径，此算例为 20 号钢管，则管道粗糙度为 0.1mm，填入“蒸汽管道水力计算表.xls”。根据下式计算表自动计算出雷诺数： (1）式中,Re——雷洛数，无量纲;w——饱和水蒸汽流速,此算例中为 15m/s；d——管道内径，此算例中为 0。03m;η-—饱和水蒸汽的动力粘度,此算例中为 159×10—6Pa·s;V—-饱和水蒸汽的比容，此算例中为 0。2431kg/m3。此算例中，表中计算雷诺数为 11600。4. 根据流动状态选择阻力计算公式进行水力计算根据雷诺数可推断饱和水蒸汽在管道内流动状态，从而选择合适的单位沿程阻力系数 λd计算公式.“蒸汽管道水力计算表。xls”会自动计算雷诺数，并自动推断饱和蒸汽流态，根据（2）、（3）与(4）计算沿程阻力系数 λd：假如 Re<2100,则为层流状态,则选择如下公式： （2）假如 2100〈Re〈100000，则为紊流过度区，则选择如下公式： (3）假如 Re〉100000，则为紊流粗糙区，则选择如下公式： （4）a) 沿程阻力系数根据计算得出的沿程阻力系数 λ,可计算沿程阻力，“蒸汽管道水力计算表。xls”中按下式自动计算沿程阻力系数: （5)式中, ——饱和蒸汽...
