虎溪河桥现浇箱梁施工方案-secret

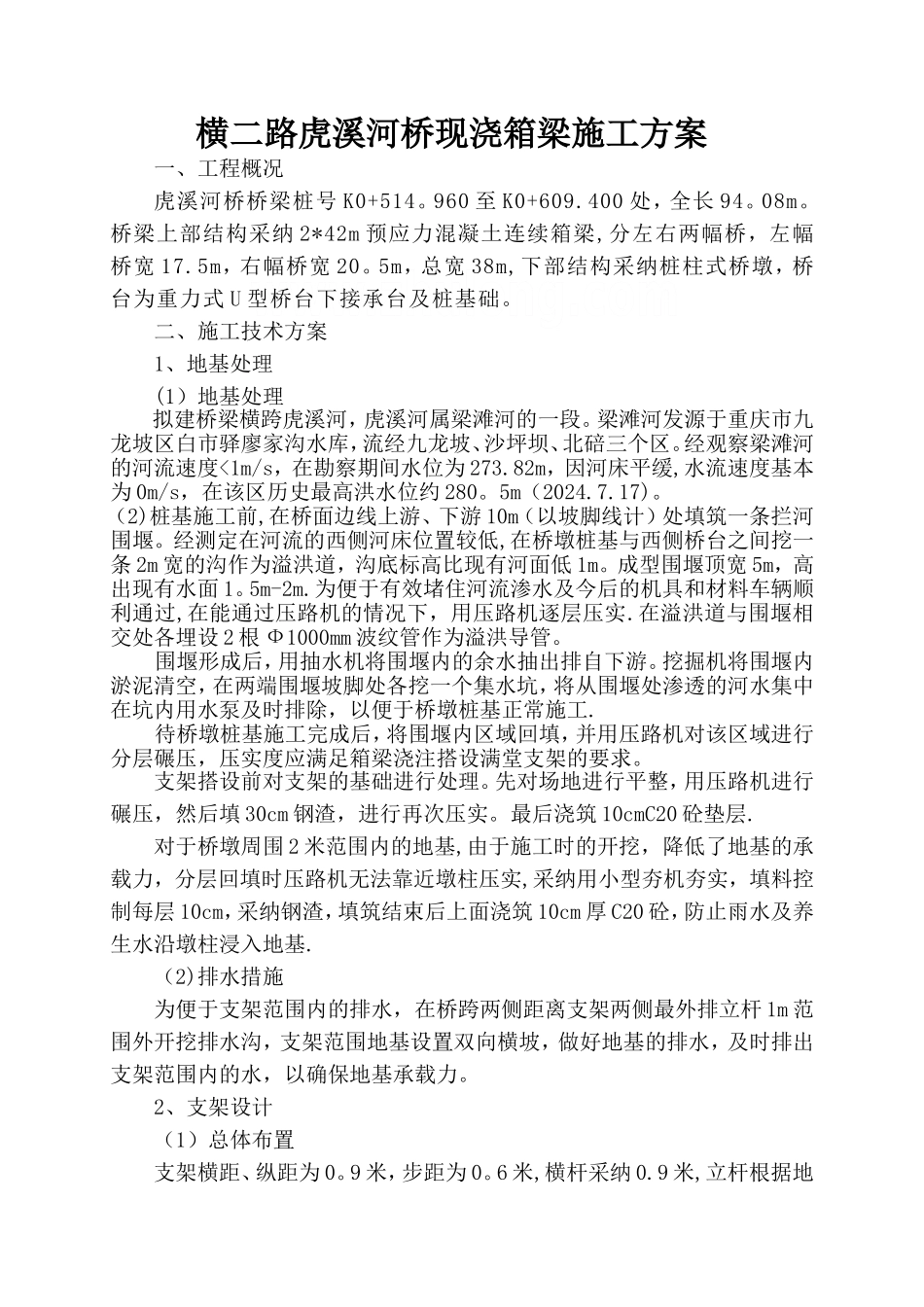

虎溪河桥现浇箱梁施工方案-secret_第1页
1/22

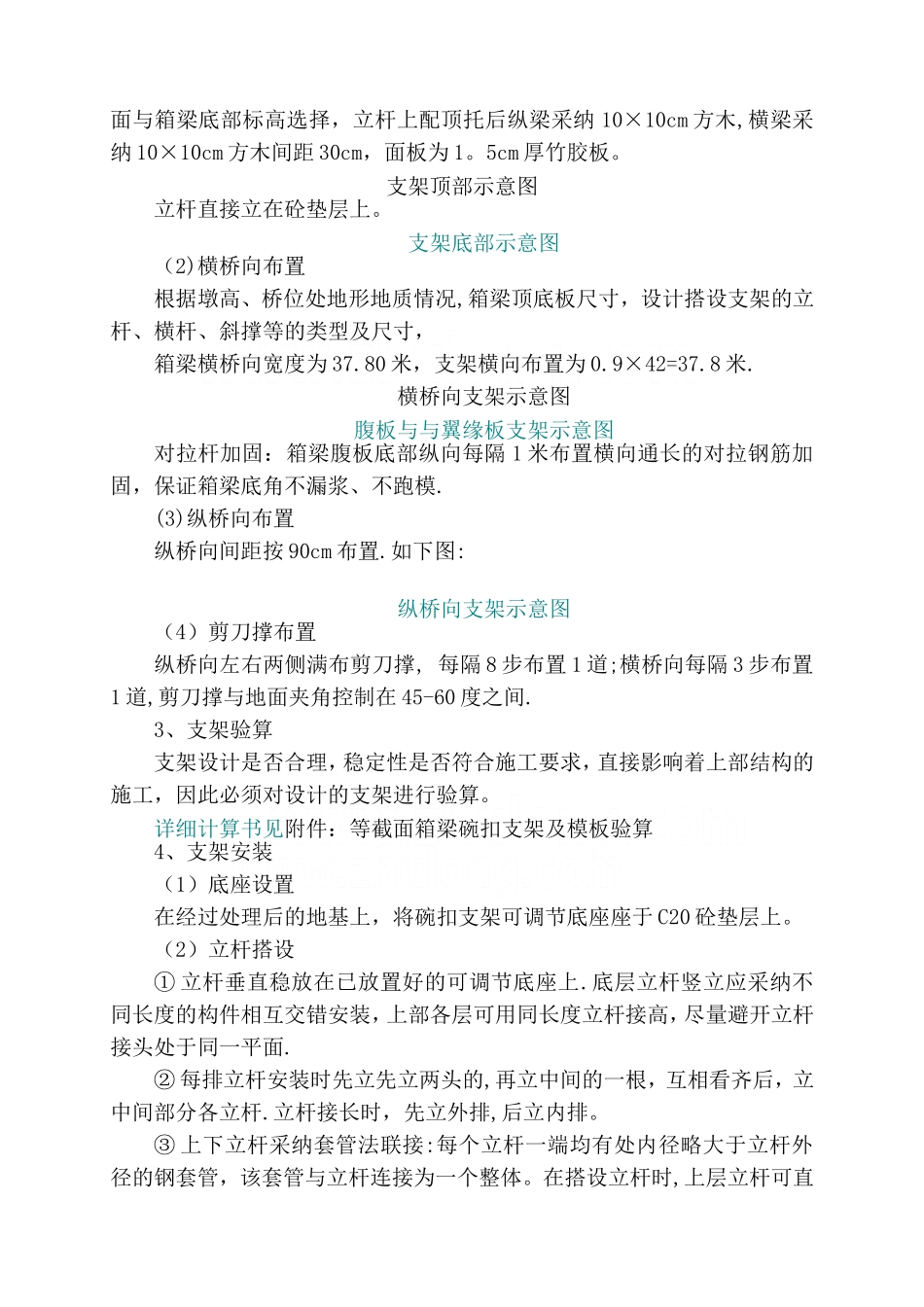

虎溪河桥现浇箱梁施工方案-secret_第2页
2/22

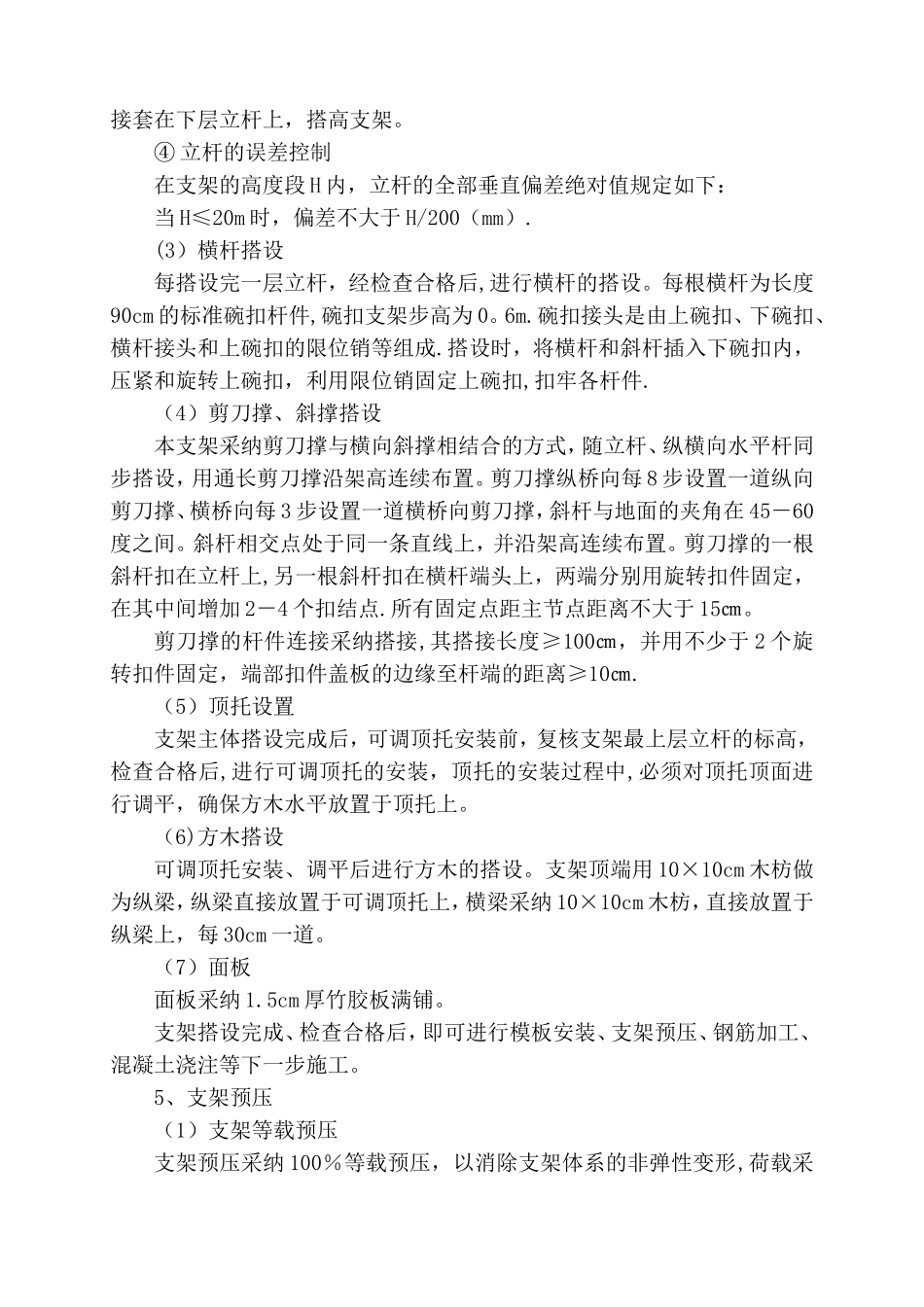

虎溪河桥现浇箱梁施工方案-secret_第3页
3/22
横二路虎溪河桥现浇箱梁施工方案一、工程概况虎溪河桥桥梁桩号 K0+514。960 至 K0+609.400 处,全长 94。08m。桥梁上部结构采纳 2*42m 预应力混凝土连续箱梁,分左右两幅桥,左幅桥宽 17.5m,右幅桥宽 20。5m,总宽 38m,下部结构采纳桩柱式桥墩,桥台为重力式 U 型桥台下接承台及桩基础。二、施工技术方案1、地基处理(1)地基处理 拟建桥梁横跨虎溪河,虎溪河属梁滩河的一段。梁滩河发源于重庆市九龙坡区白市驿廖家沟水库,流经九龙坡、沙坪坝、北碚三个区。经观察梁滩河的河流速度<1m/s,在勘察期间水位为 273.82m,因河床平缓,水流速度基本为 0m/s,在该区历史最高洪水位约 280。5m(2024.7.17)。(2)桩基施工前,在桥面边线上游、下游 10m(以坡脚线计)处填筑一条拦河围堰。经测定在河流的西侧河床位置较低,在桥墩桩基与西侧桥台之间挖一条 2m 宽的沟作为溢洪道,沟底标高比现有河面低 1m。成型围堰顶宽 5m,高出现有水面 1。5m-2m.为便于有效堵住河流渗水及今后的机具和材料车辆顺利通过,在能通过压路机的情况下,用压路机逐层压实.在溢洪道与围堰相交处各埋设 2 根 Ф1000mm 波纹管作为溢洪导管。围堰形成后,用抽水机将围堰内的余水抽出排自下游。挖掘机将围堰内淤泥清空,在两端围堰坡脚处各挖一个集水坑,将从围堰处渗透的河水集中在坑内用水泵及时排除,以便于桥墩桩基正常施工.待桥墩桩基施工完成后,将围堰内区域回填,并用压路机对该区域进行分层碾压,压实度应满足箱梁浇注搭设满堂支架的要求。支架搭设前对支架的基础进行处理。先对场地进行平整,用压路机进行碾压,然后填 30cm 钢渣,进行再次压实。最后浇筑 10cmC20 砼垫层.对于桥墩周围 2 米范围内的地基,由于施工时的开挖,降低了地基的承载力,分层回填时压路机无法靠近墩柱压实,采纳用小型夯机夯实,填料控制每层 10cm,采纳钢渣,填筑结束后上面浇筑 10cm 厚 C20 砼,防止雨水及养生水沿墩柱浸入地基.(2)排水措施为便于支架范围内的排水,在桥跨两侧距离支架两侧最外排立杆 1m 范围外开挖排水沟,支架范围地基设置双向横坡,做好地基的排水,及时排出支架范围内的水,以确保地基承载力。2、支架设计(1)总体布置支架横距、纵距为 0。9 米,步距为 0。6 米,横杆采纳 0.9 米,立杆根据地面与箱梁底部标高选择,立杆上配顶托后纵梁采纳 10×10cm 方木,横梁采纳 10×10cm 方木间距 30cm,面板为 1。5cm 厚竹胶板。支架顶部...
