蜗壳施工方案

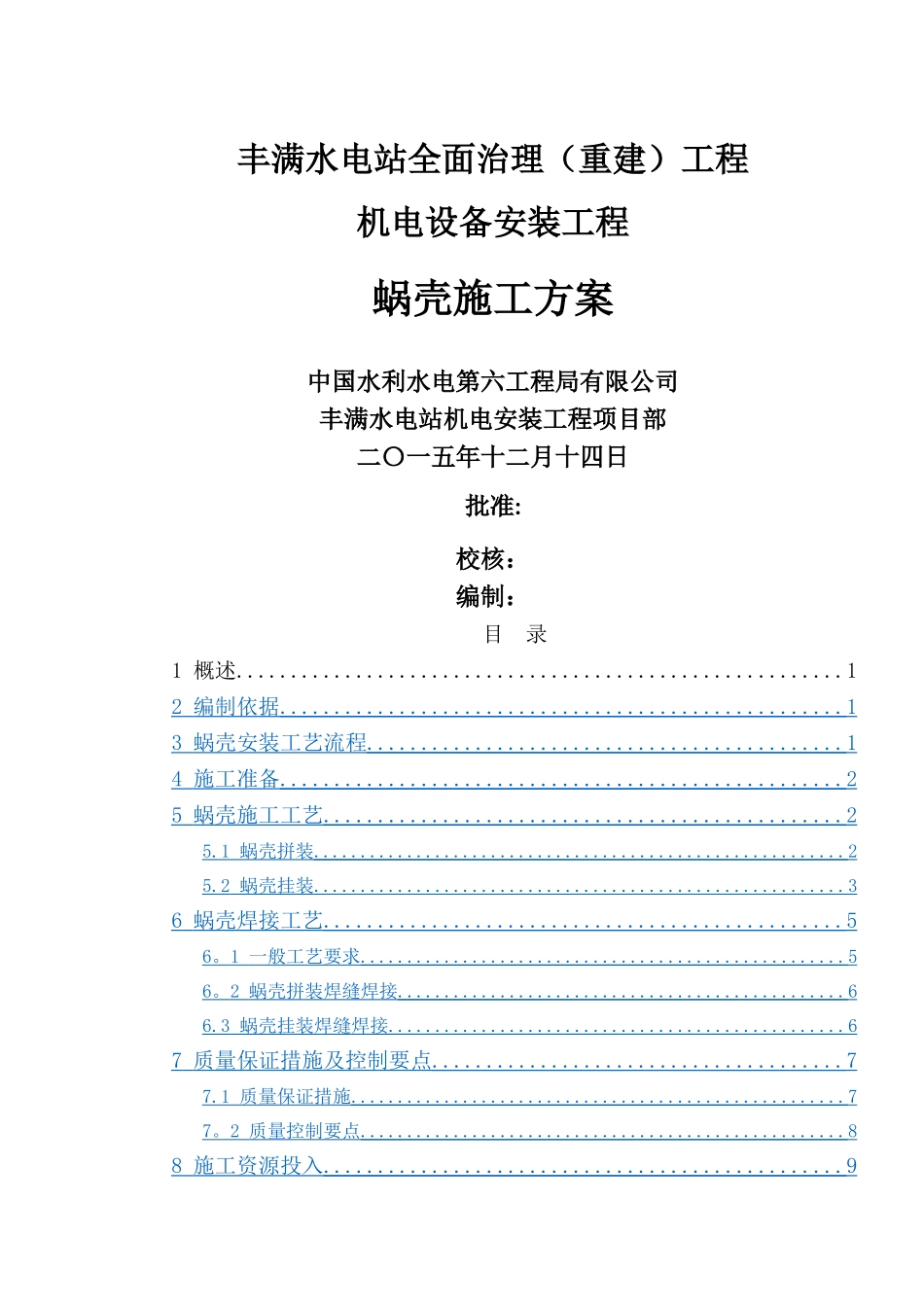

丰满水电站全面治理（重建）工程机电设备安装工程蜗壳施工方案中国水利水电第六工程局有限公司丰满水电站机电安装工程项目部二〇一五年十二月十四日批准:校核：编制：目 录1 概述........................................................12 编制依据 .................................................... 1 3 蜗壳安装工艺流程 ............................................ 1 4 施工准备 .................................................... 2 5 蜗壳施工工艺 ................................................ 2 5.1 蜗壳拼装 ......................................................... 2 5.2 蜗壳挂装 ......................................................... 3 6 蜗壳焊接工艺 ................................................ 5 6 。 1 一般工艺要求 .................................................... 5 6 。 2 蜗壳拼装焊缝焊接 ................................................ 6 6.3 蜗壳挂装焊缝焊接 ................................................. 6 7 质量保证措施及控制要点 ...................................... 7 7.1 质量保证措施 ..................................................... 7 7 。 2 质量控制要点 .................................................... 8 8 施工资源投入 ................................................ 9 8.1 人力资源配置 ..................................................... 9 8 。 2 施工设备配置 ................................................... 10 9 施工安全保证措施 ........................................... 11 蜗壳施工方案1 概述丰满水电站全面治理（重建）工程蜗壳部分共 26 节，其中 24 节为“C”型壳板,进口第 1、2 节为“〇”型壳板，每节分两个瓦片到货，蜗壳需在施工场地现场拼装成整节后进行挂装。蜗壳拼装成整节后的最大直径为 8800mm，蜗壳总重量约 399。5 吨。蜗壳材质为低合金热轧钢板 Q345R，板厚为 36～50mm，蜗壳各节的对接缝为“X"型坡口。2 编制依据（1） 中水东北勘测设计讨论有限责任公司图纸：蜗壳单线图（1/1）（2） 哈尔滨电机厂有限责任公司图纸:蜗壳单线图 L1a002931蜗壳装配图 Z1a005709蜗壳装配单级明细表...
