衡重式毛石混凝土挡土墙施工方案

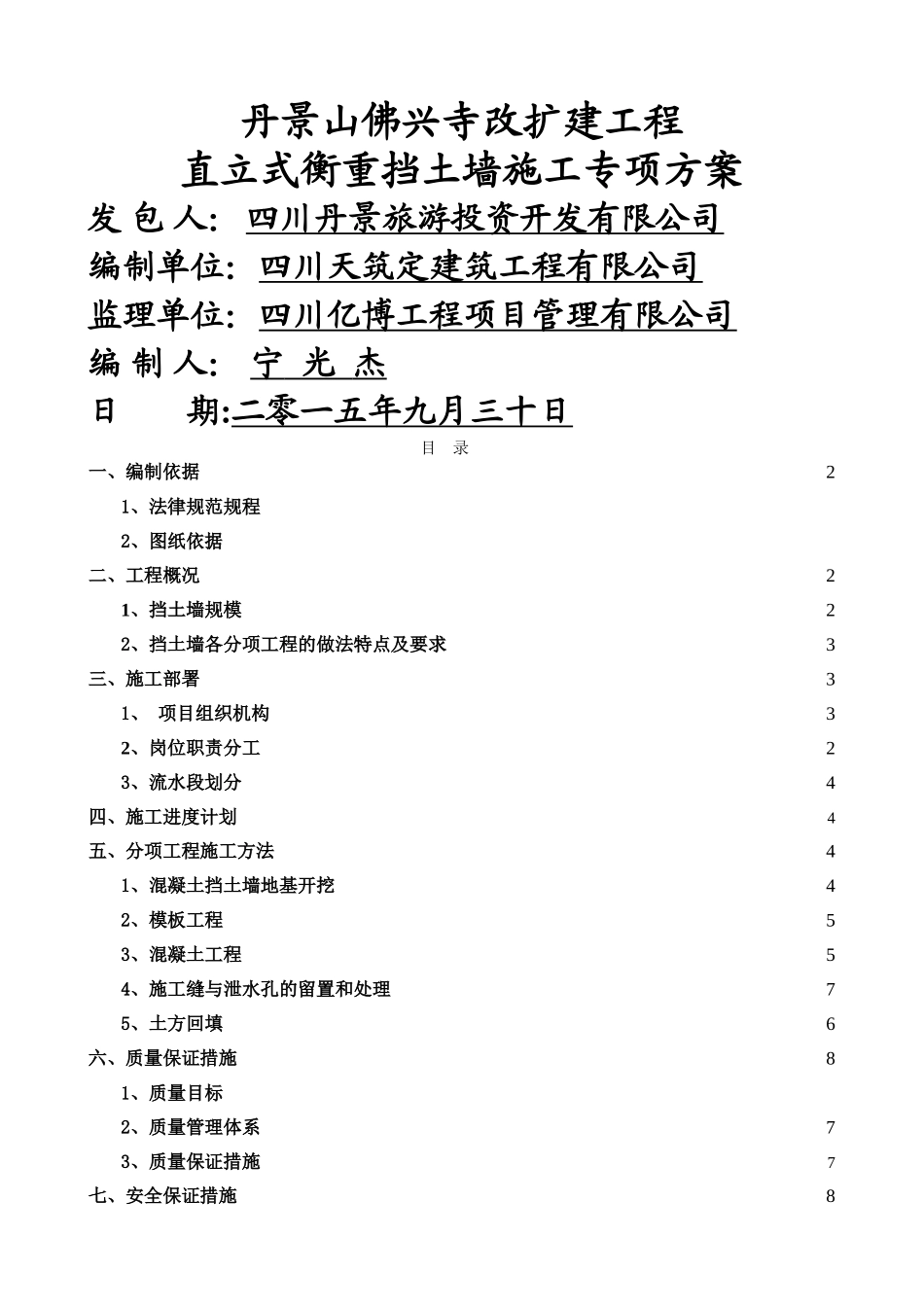

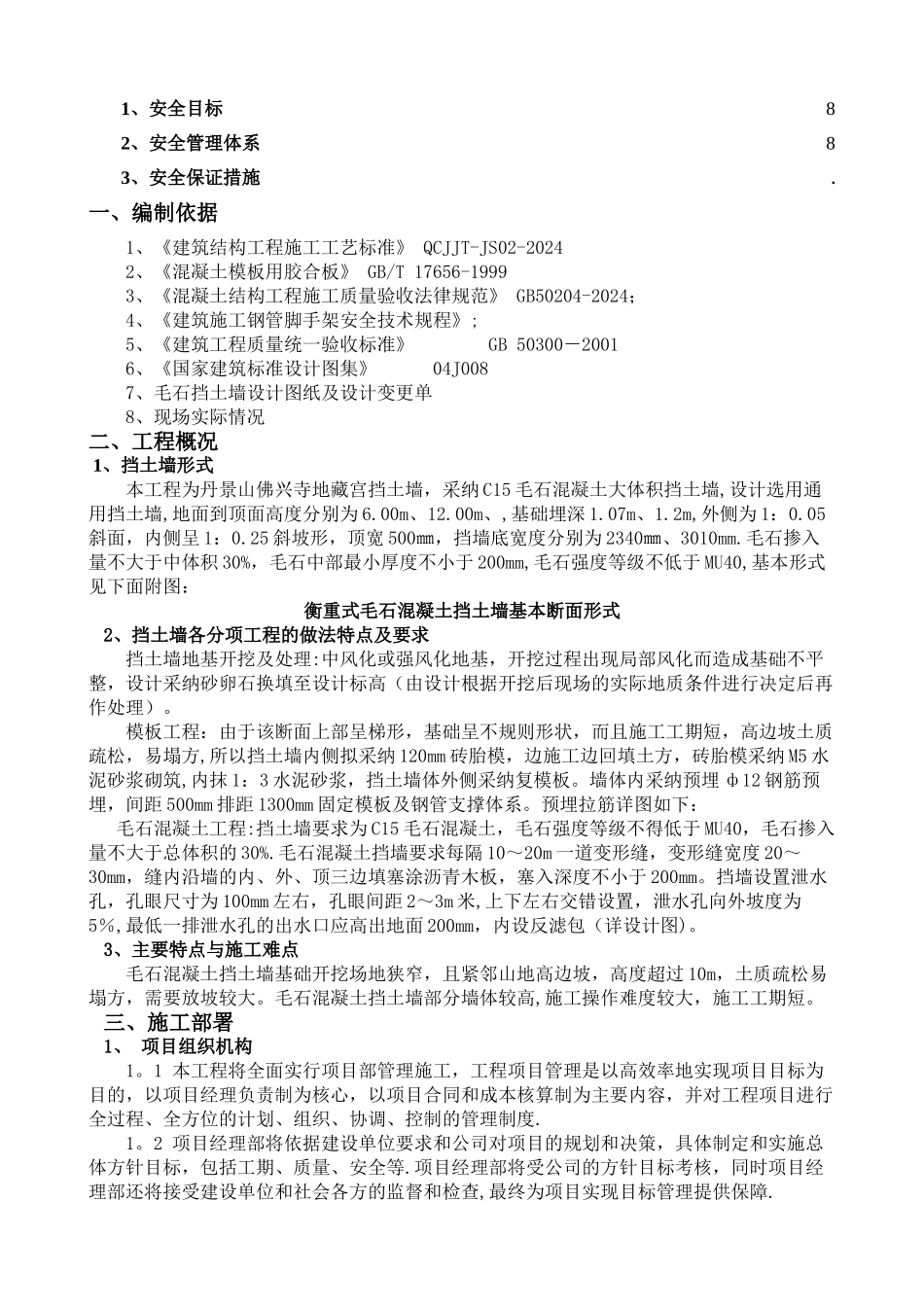

丹景山佛兴寺改扩建工程直立式衡重挡土墙施工专项方案发 包 人： 四川丹景旅游投资开发有限公司编制单位：四川天筑定建筑工程有限公司 监理单位：四川亿博工程项目管理有限公司编 制 人： 宁 光 杰 日期:二零一五年九月三十日目 录一、编制依据21、法律规范规程2、图纸依据二、工程概况21、挡土墙规模22、挡土墙各分项工程的做法特点及要求3三、施工部署31、 项目组织机构32、岗位职责分工23、流水段划分4四、施工进度计划4五、分项工程施工方法41、混凝土挡土墙地基开挖42、模板工程53、混凝土工程54、施工缝与泄水孔的留置和处理75、土方回填6六、质量保证措施81、质量目标2、质量管理体系73、质量保证措施7七、安全保证措施81、安全目标82、安全管理体系83、安全保证措施.一、编制依据1、《建筑结构工程施工工艺标准》 QCJJT-JS02-20242、《混凝土模板用胶合板》 GB/T 17656-19993、《混凝土结构工程施工质量验收法律规范》 GB50204-2024；4、《建筑施工钢管脚手架安全技术规程》;5、《建筑工程质量统一验收标准》 GB 50300－2001 6、《国家建筑标准设计图集》 04J0087、毛石挡土墙设计图纸及设计变更单8、现场实际情况二、工程概况 1、挡土墙形式本工程为丹景山佛兴寺地藏宫挡土墙，采纳 C15 毛石混凝土大体积挡土墙,设计选用通用挡土墙,地面到顶面高度分别为 6.00m、12.00m、,基础埋深 1.07m、1.2m,外侧为 1：0.05斜面，内侧呈 1：0.25 斜坡形，顶宽 500㎜，挡墙底宽度分别为 2340㎜、3010mm.毛石掺入量不大于中体积 30%，毛石中部最小厚度不小于 200mm,毛石强度等级不低于 MU40,基本形式见下面附图：衡重式毛石混凝土挡土墙基本断面形式2、挡土墙各分项工程的做法特点及要求挡土墙地基开挖及处理:中风化或强风化地基，开挖过程出现局部风化而造成基础不平整，设计采纳砂卵石换填至设计标高（由设计根据开挖后现场的实际地质条件进行决定后再作处理）。模板工程：由于该断面上部呈梯形，基础呈不规则形状，而且施工工期短，高边坡土质疏松，易塌方,所以挡土墙内侧拟采纳 120mm 砖胎模，边施工边回填土方，砖胎模采纳 M5 水泥砂浆砌筑,内抹 1：3 水泥砂浆，挡土墙体外侧采纳复模板。墙体内采纳预埋 ф12 钢筋预埋，间距 500mm 排距 1300mm 固定模板及钢管支撑体系。预埋拉筋详图如下：毛石混凝土工程:挡土墙要求为 C15 毛石混凝土，毛石强度等级不得低于 MU40，毛石掺入量不大于总体积的 30%...
