表面粗糙度标准

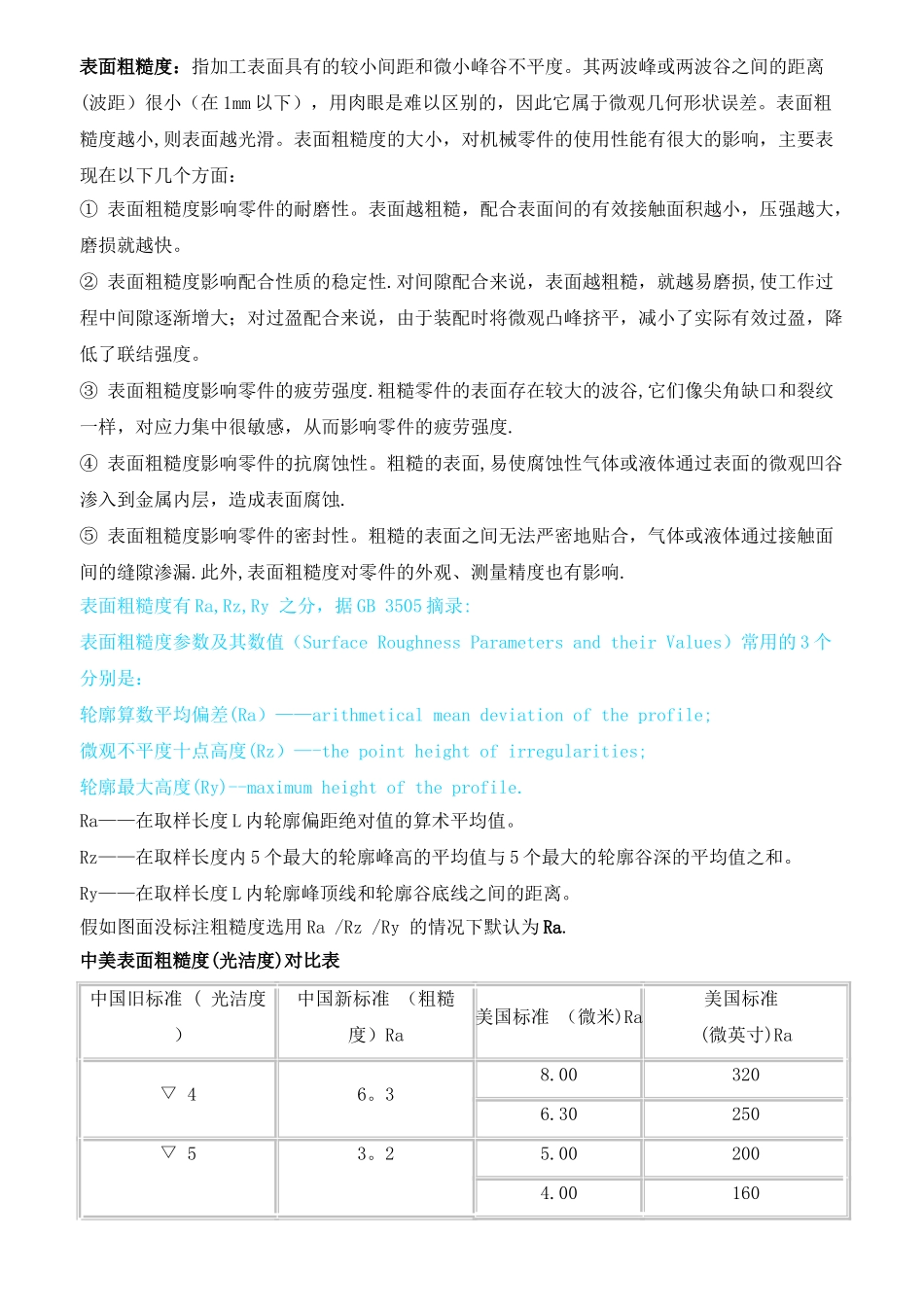

表面粗糙度标准_第1页
1/5

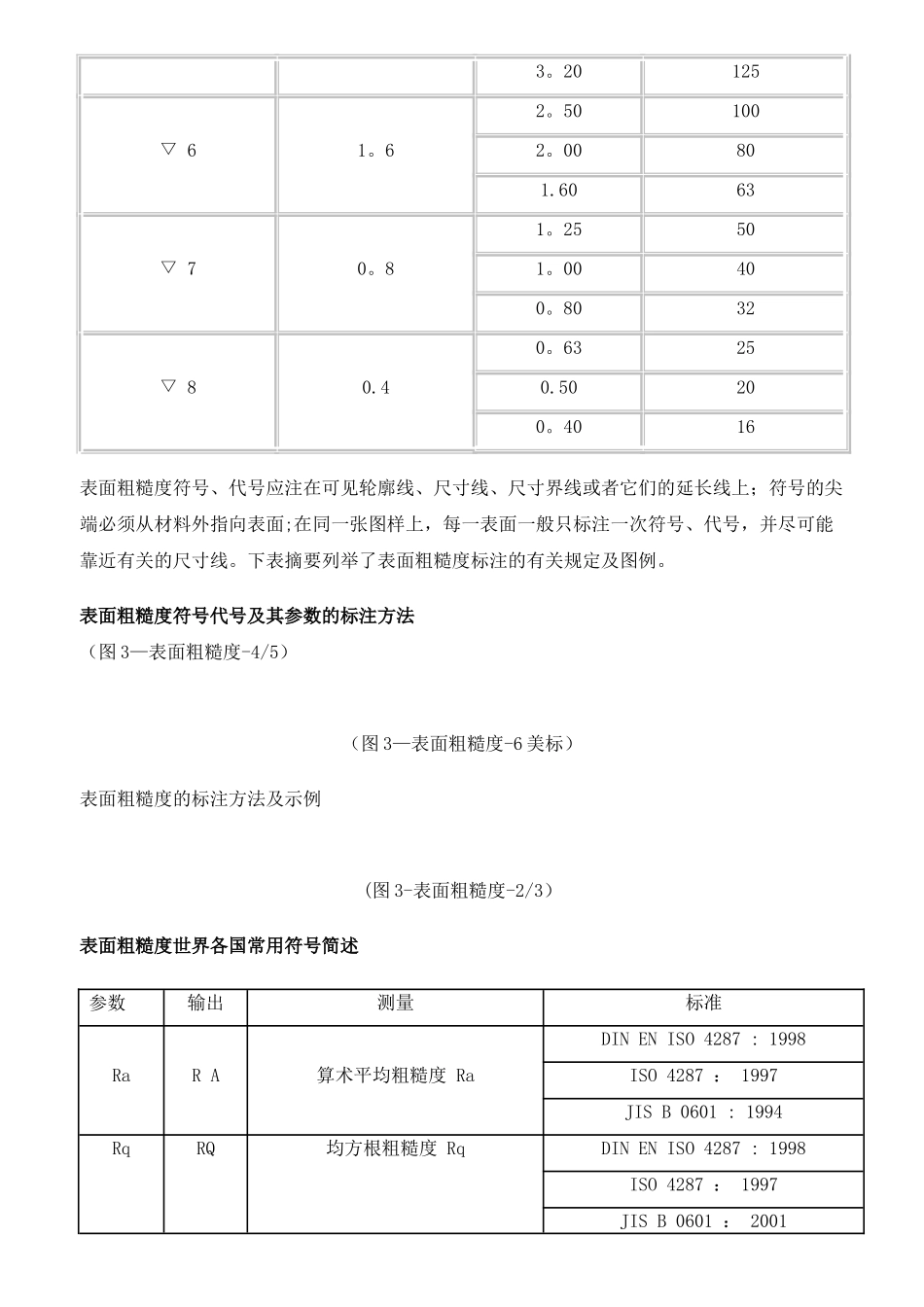

表面粗糙度标准_第2页
2/5

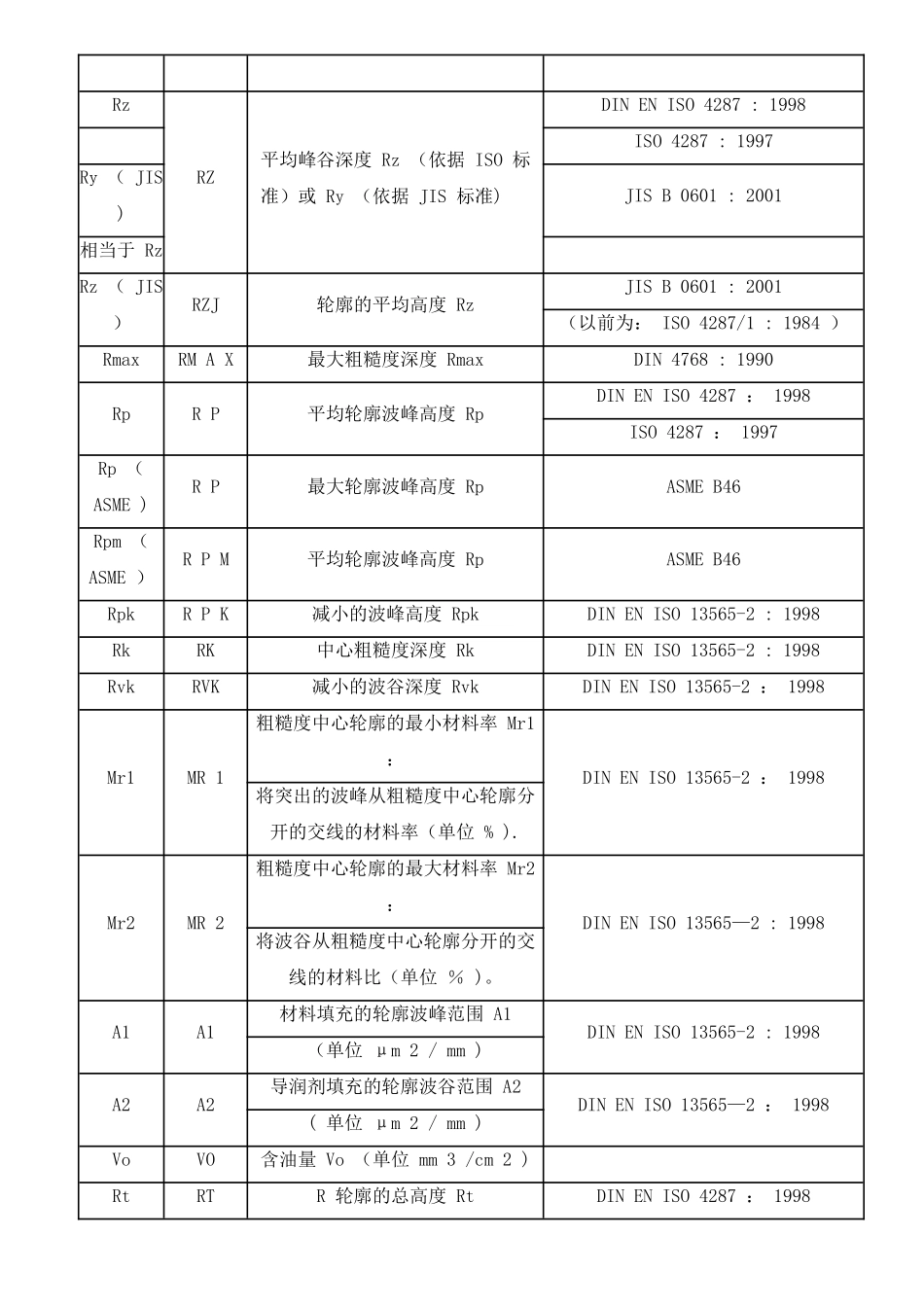

表面粗糙度标准_第3页
3/5
表面粗糙度:指加工表面具有的较小间距和微小峰谷不平度。其两波峰或两波谷之间的距离(波距)很小(在 1mm 以下),用肉眼是难以区别的,因此它属于微观几何形状误差。表面粗糙度越小,则表面越光滑。表面粗糙度的大小,对机械零件的使用性能有很大的影响,主要表现在以下几个方面:① 表面粗糙度影响零件的耐磨性。表面越粗糙,配合表面间的有效接触面积越小,压强越大,磨损就越快。② 表面粗糙度影响配合性质的稳定性.对间隙配合来说,表面越粗糙,就越易磨损,使工作过程中间隙逐渐增大;对过盈配合来说,由于装配时将微观凸峰挤平,减小了实际有效过盈,降低了联结强度。③ 表面粗糙度影响零件的疲劳强度.粗糙零件的表面存在较大的波谷,它们像尖角缺口和裂纹一样,对应力集中很敏感,从而影响零件的疲劳强度.④ 表面粗糙度影响零件的抗腐蚀性。粗糙的表面,易使腐蚀性气体或液体通过表面的微观凹谷渗入到金属内层,造成表面腐蚀.⑤ 表面粗糙度影响零件的密封性。粗糙的表面之间无法严密地贴合,气体或液体通过接触面间的缝隙渗漏.此外,表面粗糙度对零件的外观、测量精度也有影响.表面粗糙度有 Ra,Rz,Ry 之分,据 GB 3505 摘录: 表面粗糙度参数及其数值(Surface Roughness Parameters and their Values)常用的 3 个分别是: 轮廓算数平均偏差(Ra)——arithmetical mean deviation of the profile; 微观不平度十点高度(Rz)—-the point height of irregularities; 轮廓最大高度(Ry)--maximum height of the profile. Ra——在取样长度 L 内轮廓偏距绝对值的算术平均值。 Rz——在取样长度内 5 个最大的轮廓峰高的平均值与 5 个最大的轮廓谷深的平均值之和。 Ry——在取样长度 L 内轮廓峰顶线和轮廓谷底线之间的距离。 假如图面没标注粗糙度选用 Ra /Rz /Ry 的情况下默认为 Ra.中美表面粗糙度(光洁度)对比表中国旧标准 ( 光洁度 )中国新标准 (粗糙度)Ra美国标准 (微米)Ra美国标准 (微英寸)Ra▽ 46。38.003206.30250▽ 53。25.002004.001603。20125▽ 61。62。501002。00801.6063▽ 70。81。25501。00400。8032▽ 80.40。63250.50200。4016表面粗糙度符号、代号应注在可见轮廓线、尺寸线、尺寸界线或者它们的延长线上;符号的尖端必须从材料外指向表面;在同一张图样上,每一表面一般只标注一次符号、代号,并尽可能靠近有关的尺寸线。下表摘要列举了表面粗糙度标注的有关规...
