衬塑钢管安装施工方案

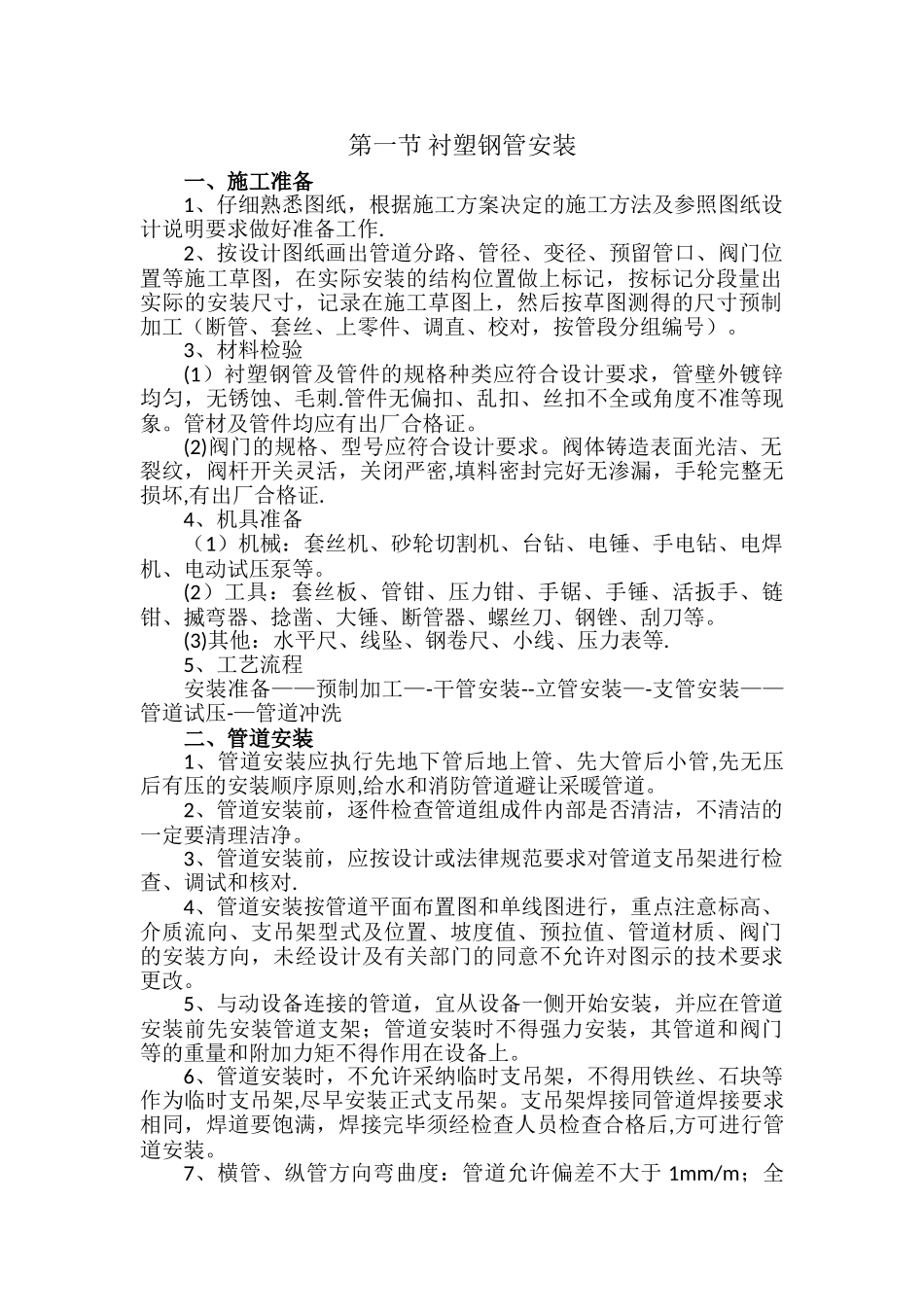

衬塑钢管安装施工方案_第1页
1/3

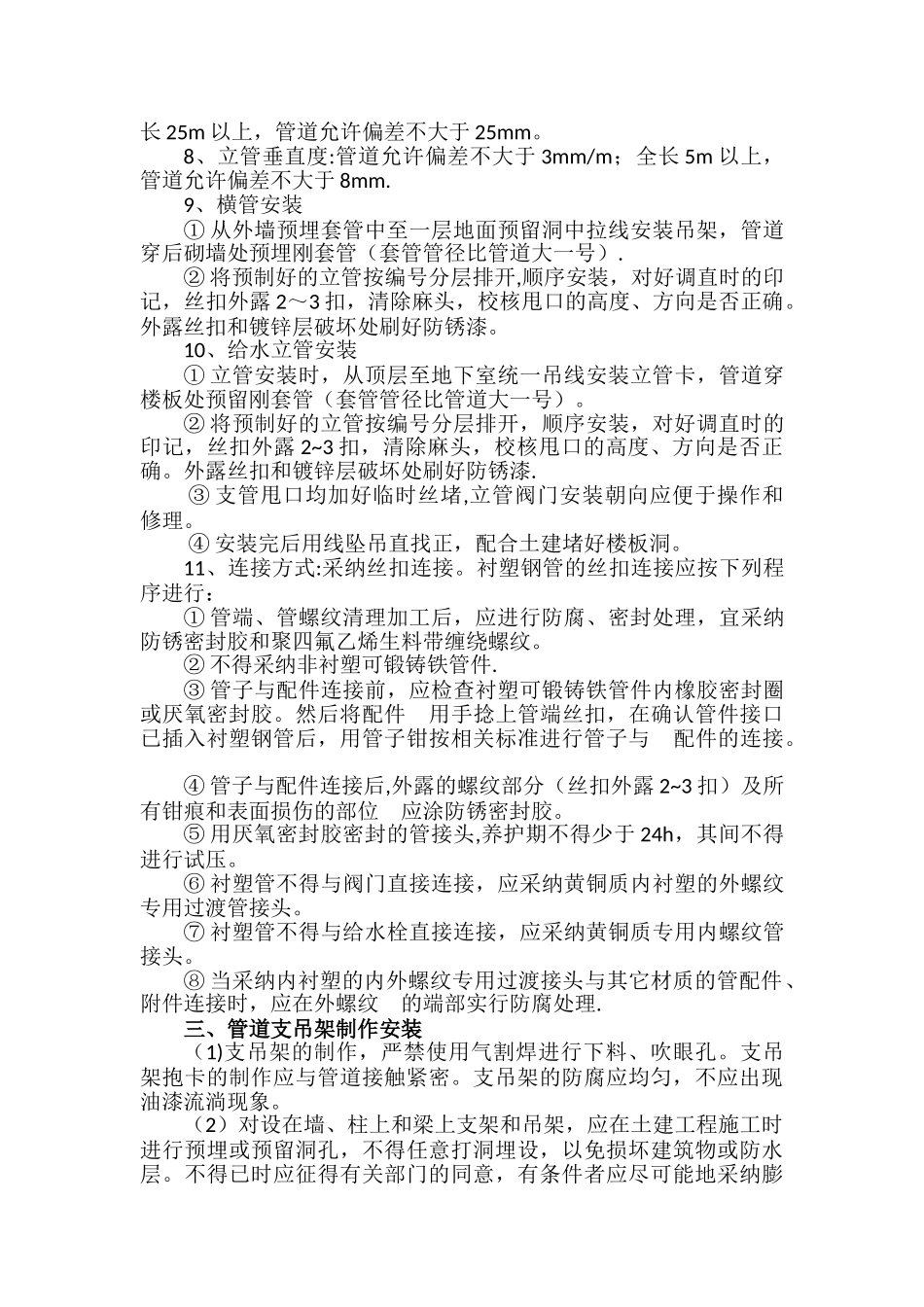

衬塑钢管安装施工方案_第2页
2/3

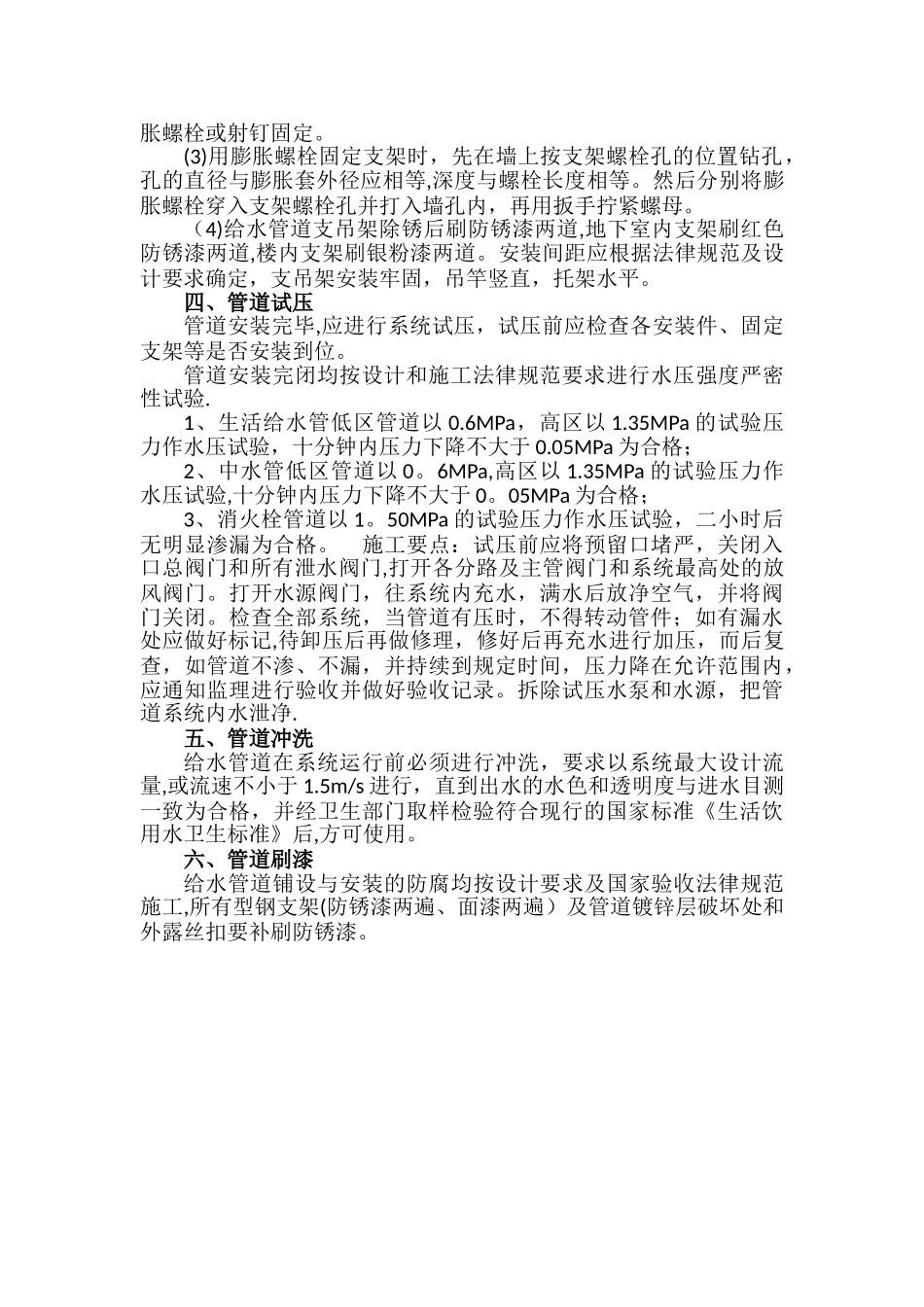

衬塑钢管安装施工方案_第3页
3/3
第一节 衬塑钢管安装一、施工准备1、仔细熟悉图纸,根据施工方案决定的施工方法及参照图纸设计说明要求做好准备工作.2、按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图,在实际安装的结构位置做上标记,按标记分段量出实际的安装尺寸,记录在施工草图上,然后按草图测得的尺寸预制加工(断管、套丝、上零件、调直、校对,按管段分组编号)。 3、材料检验 (1)衬塑钢管及管件的规格种类应符合设计要求,管壁外镀锌均匀,无锈蚀、毛刺.管件无偏扣、乱扣、丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。 (2)阀门的规格、型号应符合设计要求。阀体铸造表面光洁、无裂纹,阀杆开关灵活,关闭严密,填料密封完好无渗漏,手轮完整无损坏,有出厂合格证. 4、机具准备 (1)机械:套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵等。(2)工具:套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、揻弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀等。 (3)其他:水平尺、线坠、钢卷尺、小线、压力表等.5、工艺流程 安装准备——预制加工—-干管安装--立管安装—-支管安装——管道试压-—管道冲洗二、管道安装1、管道安装应执行先地下管后地上管、先大管后小管,先无压后有压的安装顺序原则,给水和消防管道避让采暖管道。 2、管道安装前,逐件检查管道组成件内部是否清洁,不清洁的一定要清理洁净。3、管道安装前,应按设计或法律规范要求对管道支吊架进行检查、调试和核对. 4、管道安装按管道平面布置图和单线图进行,重点注意标高、介质流向、支吊架型式及位置、坡度值、预拉值、管道材质、阀门的安装方向,未经设计及有关部门的同意不允许对图示的技术要求更改。 5、与动设备连接的管道,宜从设备一侧开始安装,并应在管道安装前先安装管道支架;管道安装时不得强力安装,其管道和阀门等的重量和附加力矩不得作用在设备上。 6、管道安装时,不允许采纳临时支吊架,不得用铁丝、石块等作为临时支吊架,尽早安装正式支吊架。支吊架焊接同管道焊接要求相同,焊道要饱满,焊接完毕须经检查人员检查合格后,方可进行管道安装。 7、横管、纵管方向弯曲度:管道允许偏差不大于 1mm/m;全长 25m 以上,管道允许偏差不大于 25mm。 8、立管垂直度:管道允许偏差不大于 3mm/m;全长 5m 以上,管道允许偏差不大于 8mm.9、横管安装 ① 从外墙预埋套管中至一层地面预留洞中拉线安装吊架,管道穿后砌墙处预埋...
