角板的工艺流程及夹具设计

角板的工艺流程及夹具设计_第1页
1/12

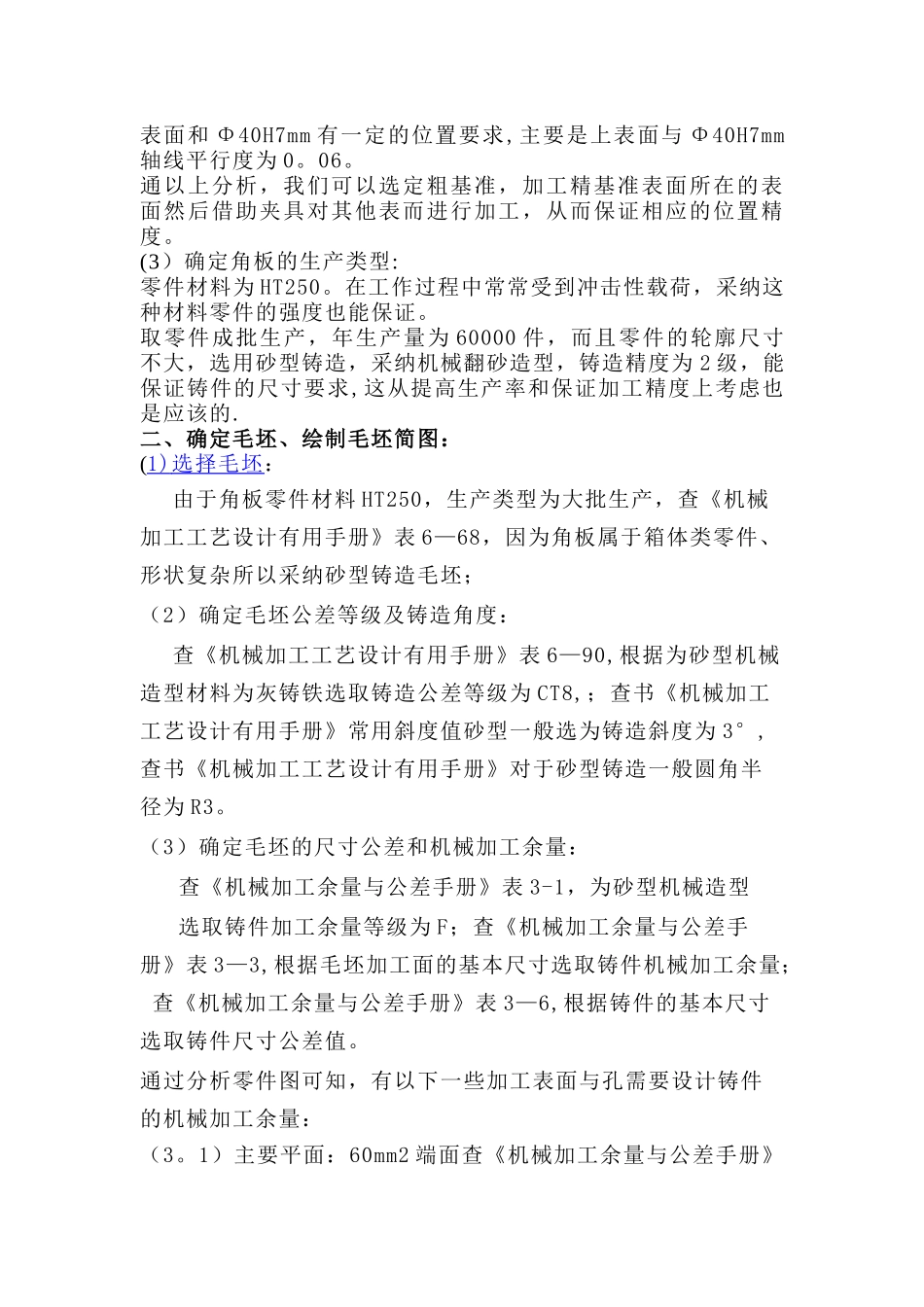

角板的工艺流程及夹具设计_第2页
2/12

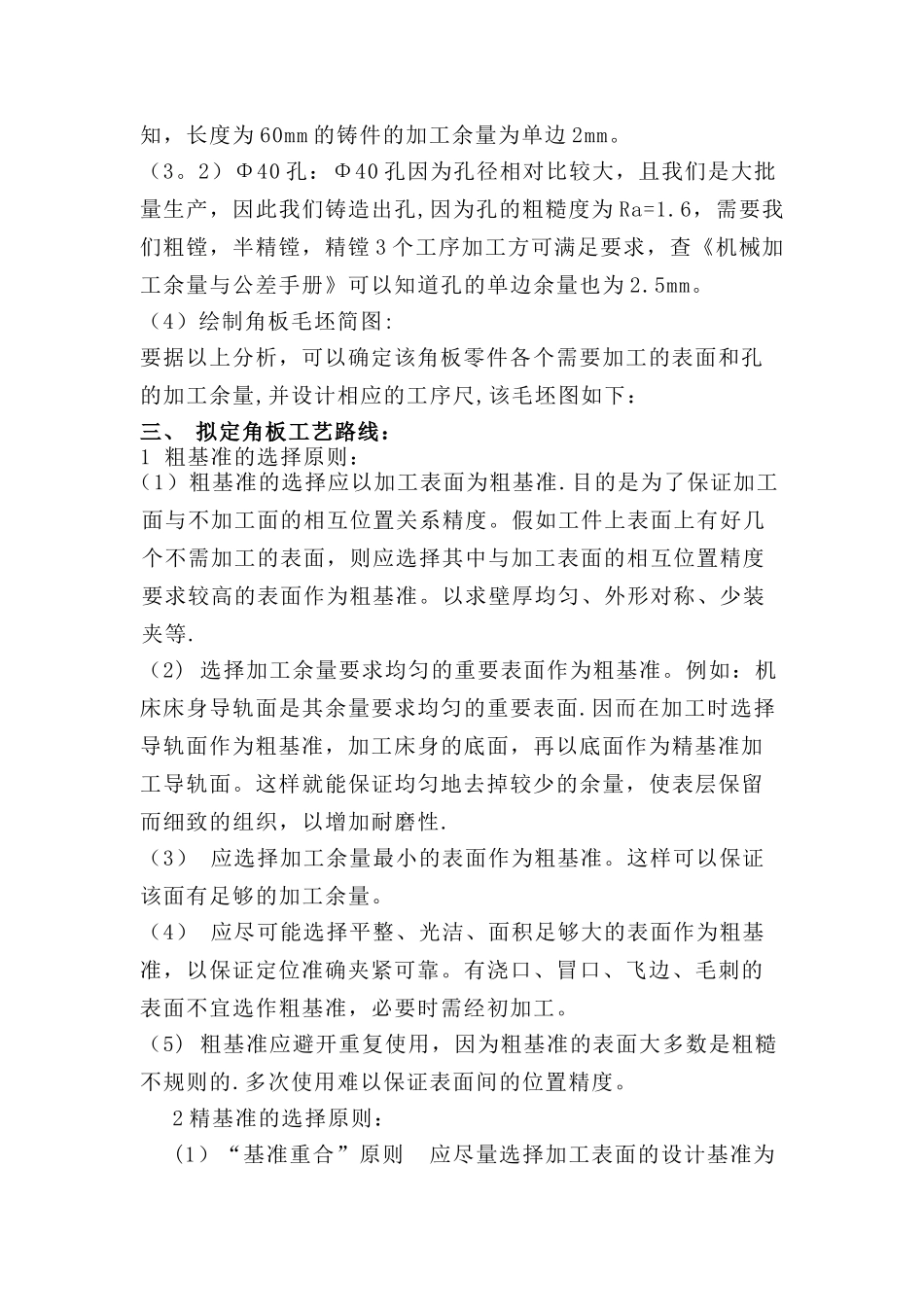

角板的工艺流程及夹具设计_第3页
3/12
目 录 一、角板的工艺分析及生产类型的确定 .............................. 2 (1) 角板的零件图及要求 ................................... 2 (2 )角板的工艺性分析 ..................................... 3 (3) 确定角板的生产类型 ..................................... 3 二、确定毛坯、绘制毛坯简图 ............................. 4 (1) 选择毛坯 .............................................. 4 ( 2 )确定毛坯公差等级及铸造角度 .......................... 4 ( 3 )确定毛坯的尺寸公差和机械加工余量 .................... 4 ( 4) 绘制角板毛坯简图 ...................................... 6 三、拟定角板工艺路线 .................................... 7 1 粗基准的选择原则 ........................................ 7 2 精基准的选择原则 ........................................ 8 3 定位基准的选择 .......................................... 8 4 零件表面加工方法的确定 .................................. 9 5 制定工艺路线 ............................................. 9 四、确定机械加工余量及毛坯尺寸 ........................ 12 五、确定切削用量及基本工时 ............................ 12 六。夹具设计 ........................................... 21 ( 1) 提出问题 ............................................. 21 (2 )定位基准的选择 ....................................... 21 ( 2 )定位基准的选择 ...................................... 21 (3 )切削力及夹紧力的计算 ................................. 22 (4 )定位误差的分析 ....................................... 11 。 设计心得 ............................................ 12 参考文献 ............................................... 13 一、角板的工艺分析及生产类型的确定:零件图如图所示(1)设计要求:通过所给的工程图,需要设计相应的机械加工工艺规程,并对工艺加工流程中所要用到的夹具进行设计。(2)角板的工艺性分析:角板零件图样的视图正确、完整,尺寸、公差及技术要求齐全。基准孔 Φ40H7mm, 其表面粗糙度要 Ra 为 1。6um 较高。可以通过粗镗,半精镗,精镗进行加工。 本零件各...
