2-3对焊缝进行磁力和渗透探伤并评级

2-3对焊缝进行磁力和渗透探伤并评级_第1页
1/9
2-3对焊缝进行磁力和渗透探伤并评级_第2页
2/9
2-3对焊缝进行磁力和渗透探伤并评级_第3页
3/9

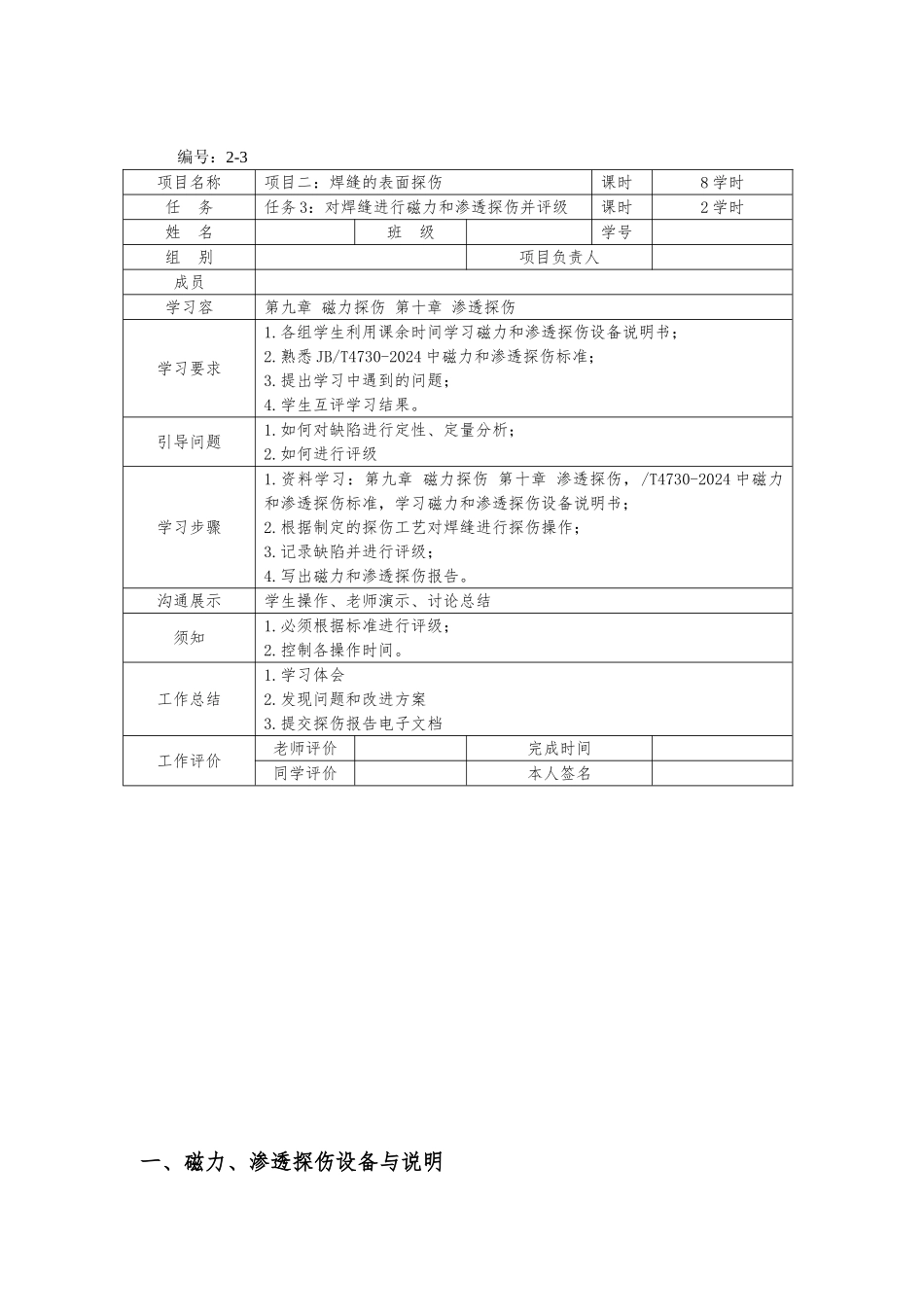

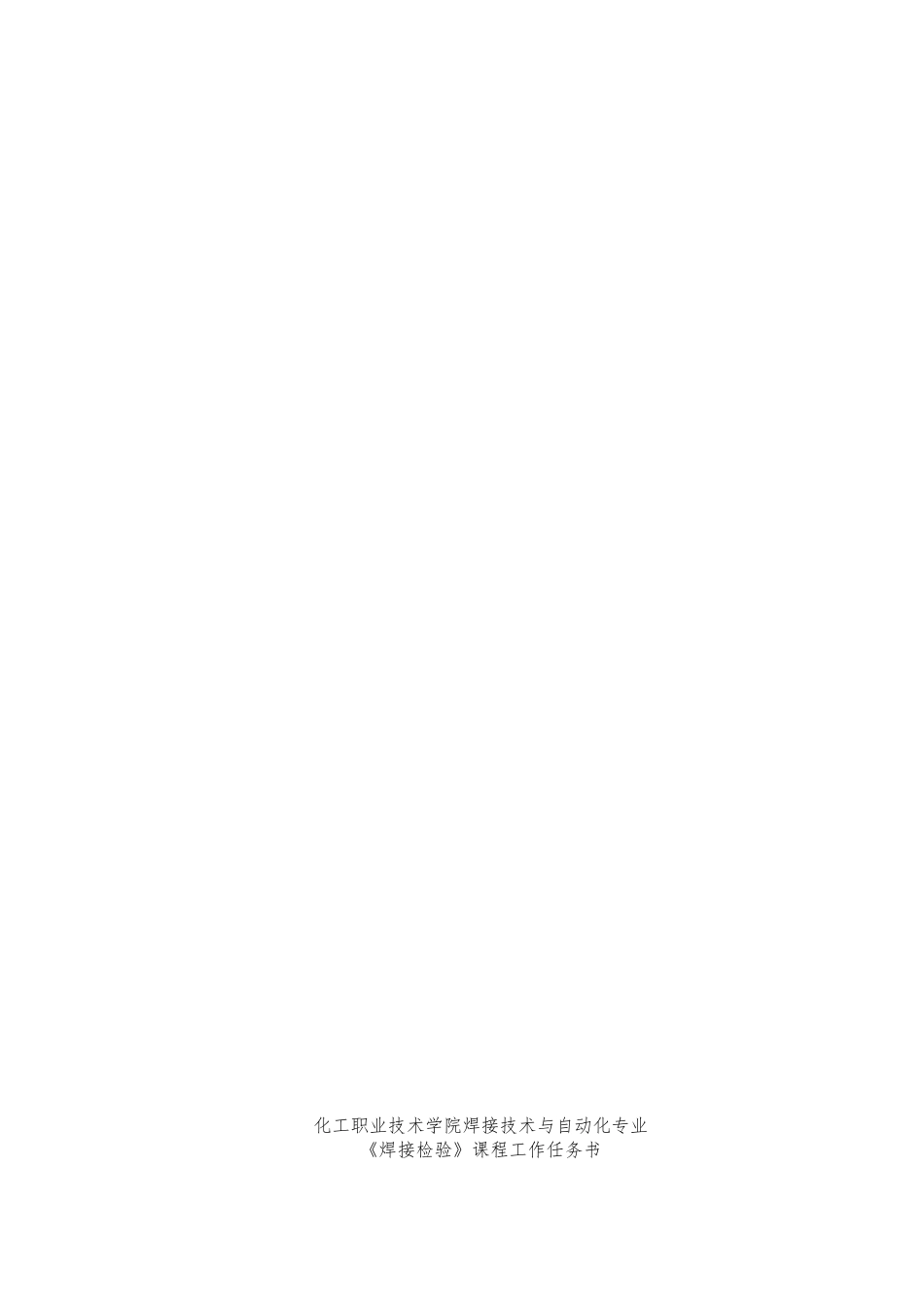

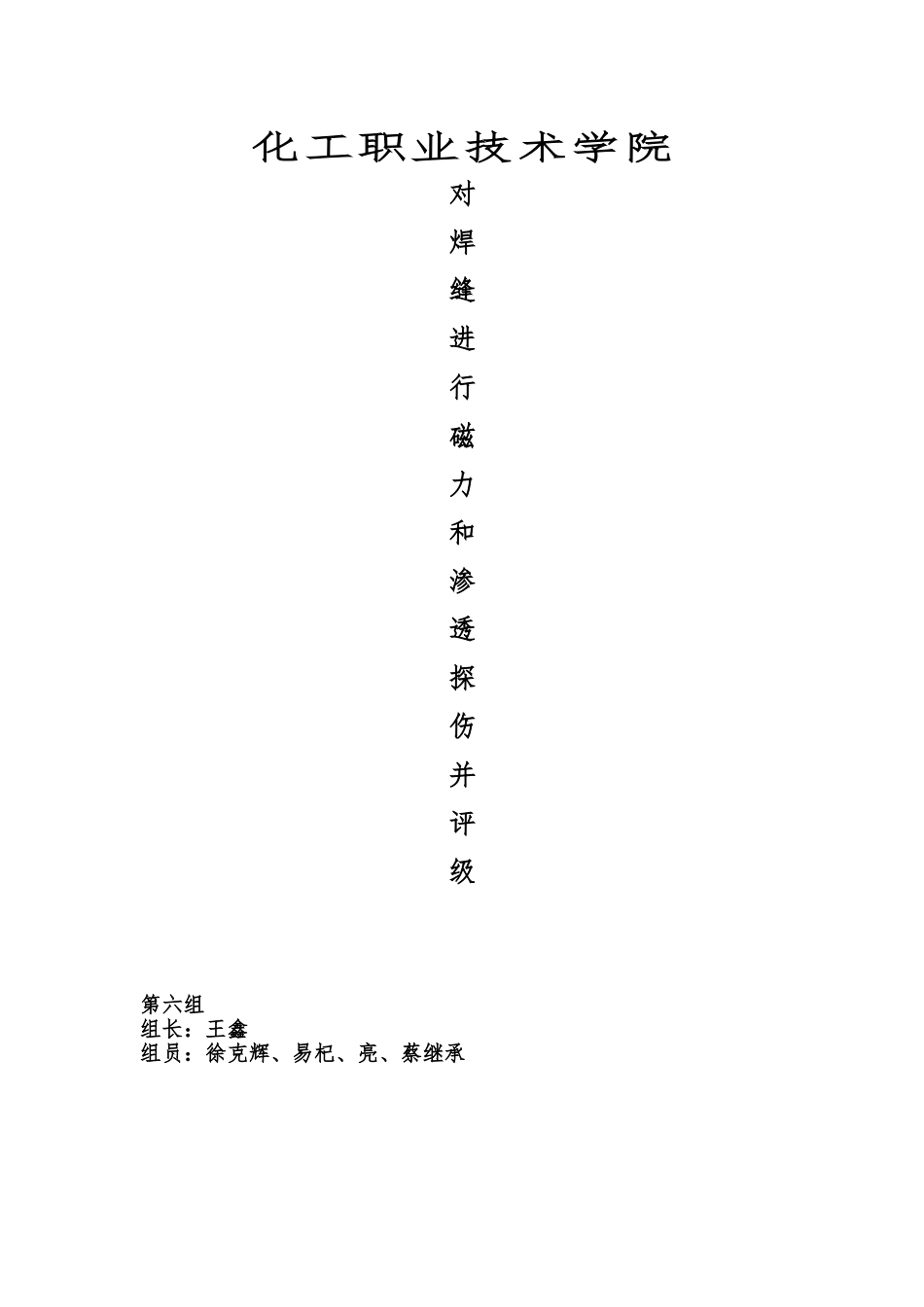

化工职业技术学院对焊缝进行磁力和渗透探伤并评级第六组组长:王鑫组员:徐克辉、易杞、亮、蔡继承化工职业技术学院焊接技术与自动化专业《焊接检验》课程工作任务书编号:2-3项目名称项目二:焊缝的表面探伤课时8 学时任 务任务 3:对焊缝进行磁力和渗透探伤并评级课时2 学时姓 名班 级学号组 别项目负责人成员学习容第九章 磁力探伤 第十章 渗透探伤学习要求1.各组学生利用课余时间学习磁力和渗透探伤设备说明书;2.熟悉 JB/T4730-2024 中磁力和渗透探伤标准;3.提出学习中遇到的问题;4.学生互评学习结果。引导问题1.如何对缺陷进行定性、定量分析;2.如何进行评级学习步骤1.资料学习:第九章 磁力探伤 第十章 渗透探伤,/T4730-2024 中磁力和渗透探伤标准,学习磁力和渗透探伤设备说明书;2.根据制定的探伤工艺对焊缝进行探伤操作;3.记录缺陷并进行评级;4.写出磁力和渗透探伤报告。沟通展示学生操作、老师演示、讨论总结须知1.必须根据标准进行评级;2.控制各操作时间。工作总结1.学习体会2.发现问题和改进方案3.提交探伤报告电子文档工作评价老师评价完成时间同学评价本人签名一、磁力、渗透探伤设备与说明磁粉探伤仪(一)磁力探伤与分类磁力探伤是通过对磁铁性材料进行磁化所产生的漏磁场,来发现其表面或近表面缺陷的无损检测方法。1.磁粉探伤法 2.磁敏探头法 3.录磁探伤法(二)磁力探伤的基本原理铁磁性材料制成的工件被磁化后,工件就有磁力线通过。假如工件本身没有缺陷,磁力线在其部是均匀连续分布的。但是,当工件部存在缺陷时,如裂纹、夹杂、气孔等非铁磁性物质,其磁阻非常大,磁导率低,必将引起磁力线的分布发生变化。缺陷处的磁力线不能通过,将产生一定程度的弯曲。当缺陷位于或接近工件表面时,则磁力线不但在工件部产生弯曲,而且还会穿过工件表面漏到空气中形成一个微小的局部磁场,如以下图所示。这种由于介质磁导率的变化而使磁通泄漏到缺陷附近空气中所形成的磁场,称作漏磁场。通过一定的方法将漏磁场检测出来,进而确定缺陷的位置,包括缺陷的大小、形状和深度等,这就是磁力探伤的原理。(三)渗透探伤渗透探伤是在被检焊接浸涂可以渗透的带有荧光的或红色的染料,利用渗透剂的渗透作用,显示表面缺陷痕迹的一种无损检测方法。渗透探伤的分类 1、着色渗透探伤法 2、荧光渗透探伤法 3、水洗型渗透探伤法 4、溶剂去除渗透探伤法 5、干式显像渗透探伤法 6、湿式显像渗透探伤法(四)渗透探伤...
