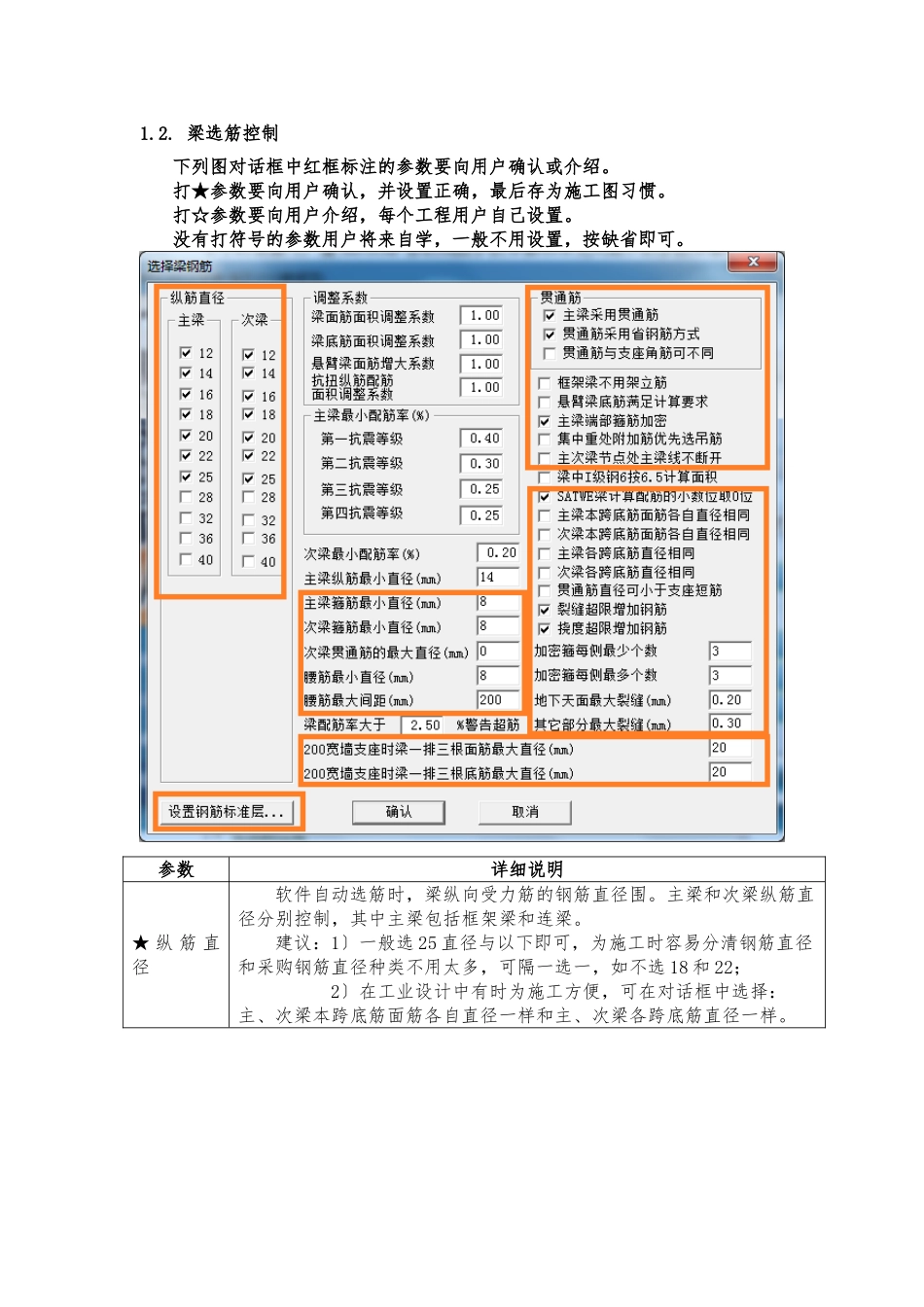

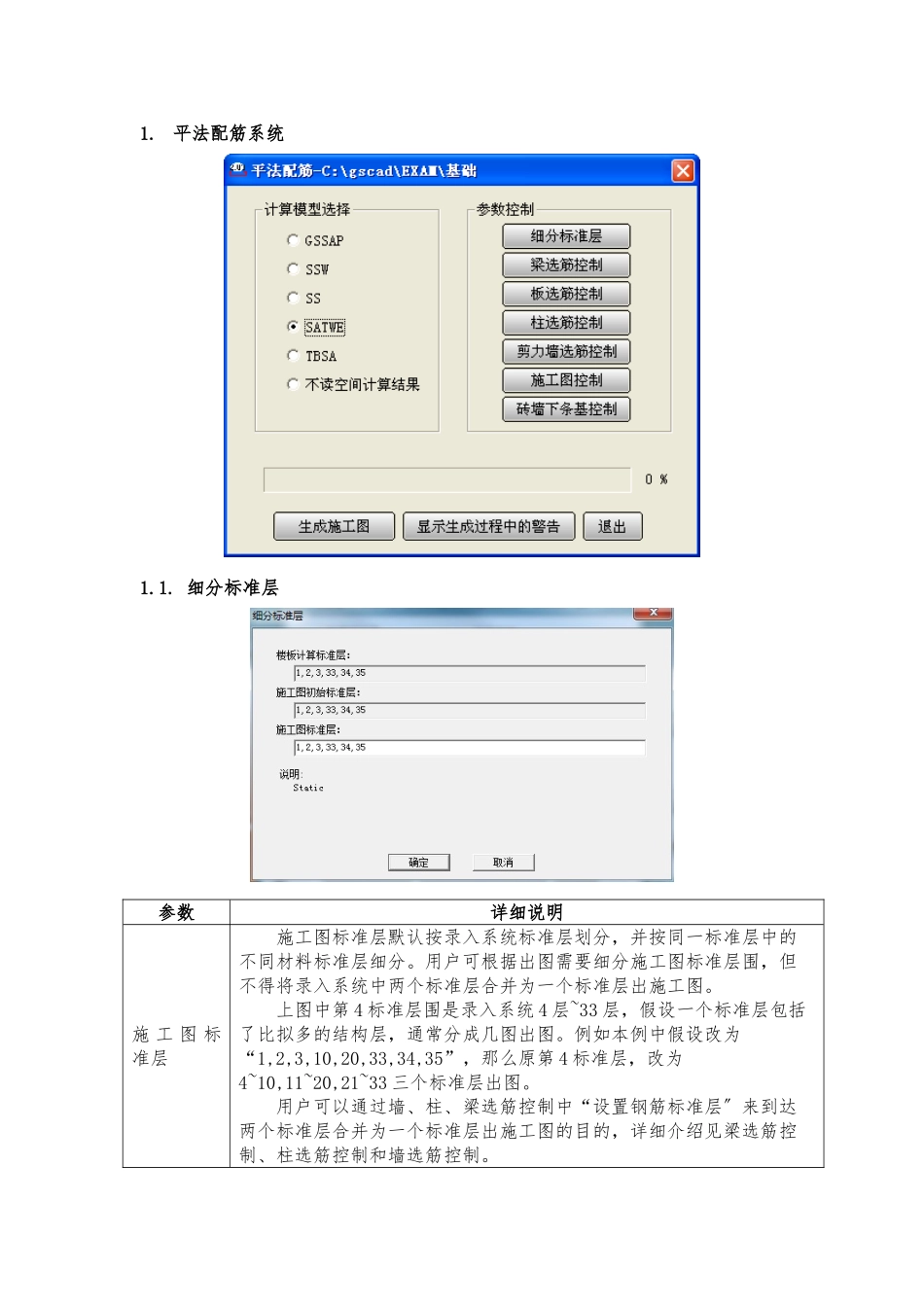

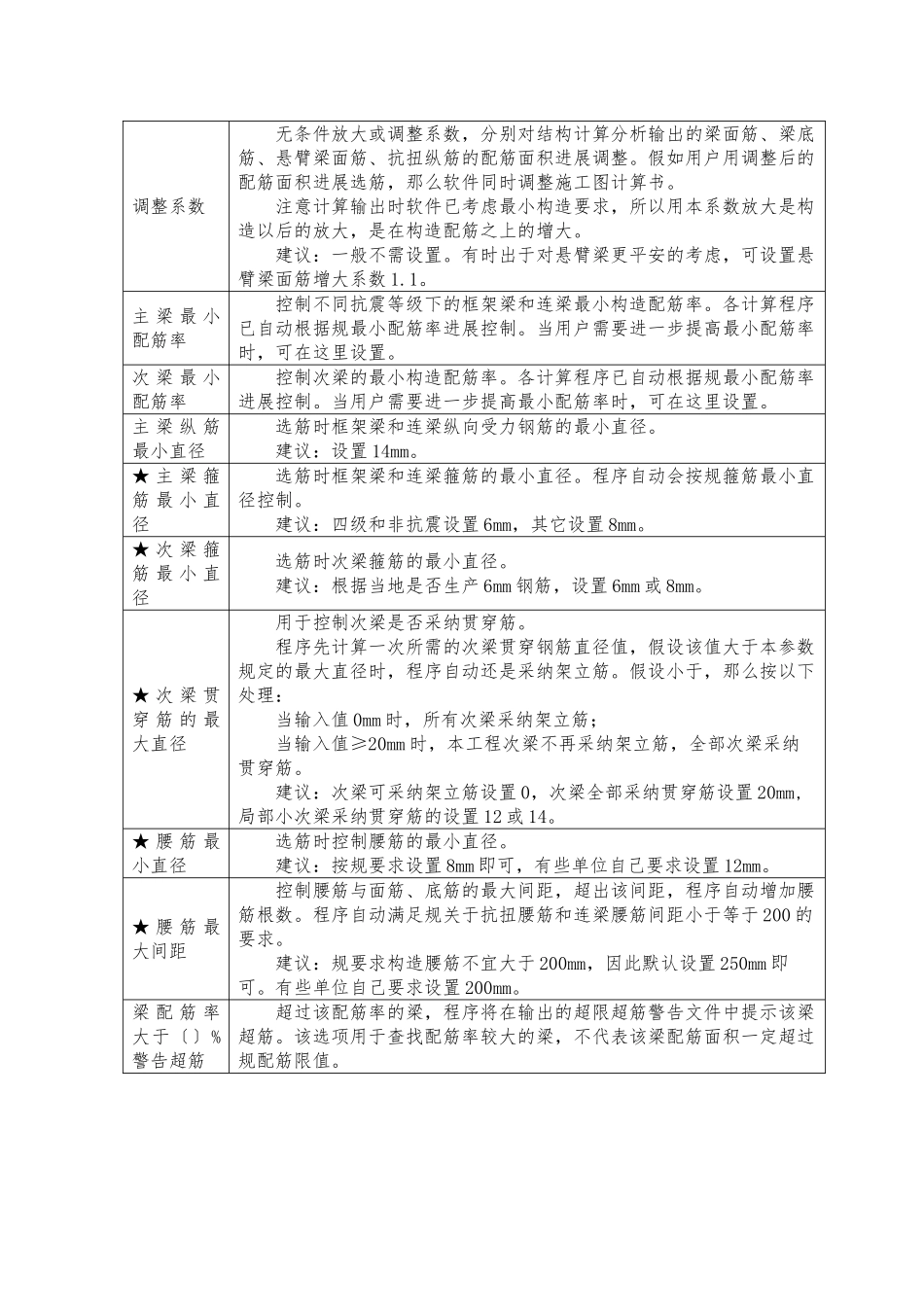

1. 平法配筋系统1.1. 细分标准层参数详细说明施 工 图 标准层施工图标准层默认按录入系统标准层划分,并按同一标准层中的不同材料标准层细分。用户可根据出图需要细分施工图标准层围,但不得将录入系统中两个标准层合并为一个标准层出施工图。上图中第 4 标准层围是录入系统 4 层~33 层,假设一个标准层包括了比拟多的结构层,通常分成几图出图。例如本例中假设改为“1,2,3,10,20,33,34,35”,那么原第 4 标准层,改为4~10,11~20,21~33 三个标准层出图。用户可以通过墙、柱、梁选筋控制中“设置钢筋标准层〞来到达两个标准层合并为一个标准层出施工图的目的,详细介绍见梁选筋控制、柱选筋控制和墙选筋控制。1.2. 梁选筋控制下列图对话框中红框标注的参数要向用户确认或介绍。打★参数要向用户确认,并设置正确,最后存为施工图习惯。打☆参数要向用户介绍,每个工程用户自己设置。没有打符号的参数用户将来自学,一般不用设置,按缺省即可。参数详细说明★ 纵 筋 直径软件自动选筋时,梁纵向受力筋的钢筋直径围。主梁和次梁纵筋直径分别控制,其中主梁包括框架梁和连梁。建议:1〕一般选 25 直径与以下即可,为施工时容易分清钢筋直径和采购钢筋直径种类不用太多,可隔一选一,如不选 18 和 22; 2〕在工业设计中有时为施工方便,可在对话框中选择:主、次梁本跨底筋面筋各自直径一样和主、次梁各跨底筋直径一样。调整系数无条件放大或调整系数,分别对结构计算分析输出的梁面筋、梁底筋、悬臂梁面筋、抗扭纵筋的配筋面积进展调整。假如用户用调整后的配筋面积进展选筋,那么软件同时调整施工图计算书。注意计算输出时软件已考虑最小构造要求,所以用本系数放大是构造以后的放大,是在构造配筋之上的增大。建议:一般不需设置。有时出于对悬臂梁更平安的考虑,可设置悬臂梁面筋增大系数 1.1。主 梁 最 小配筋率控制不同抗震等级下的框架梁和连梁最小构造配筋率。各计算程序已自动根据规最小配筋率进展控制。当用户需要进一步提高最小配筋率时,可在这里设置。次 梁 最 小配筋率控制次梁的最小构造配筋率。各计算程序已自动根据规最小配筋率进展控制。当用户需要进一步提高最小配筋率时,可在这里设置。主 梁 纵 筋最小直径选筋时框架梁和连梁纵向受力钢筋的最小直径。建议:设置 14mm。★ 主 梁 箍筋 最 小 直径选筋时框架梁和连梁箍筋的最小直径。程序自动会按规箍筋最小直径控制。建议:四级和非抗震设...
